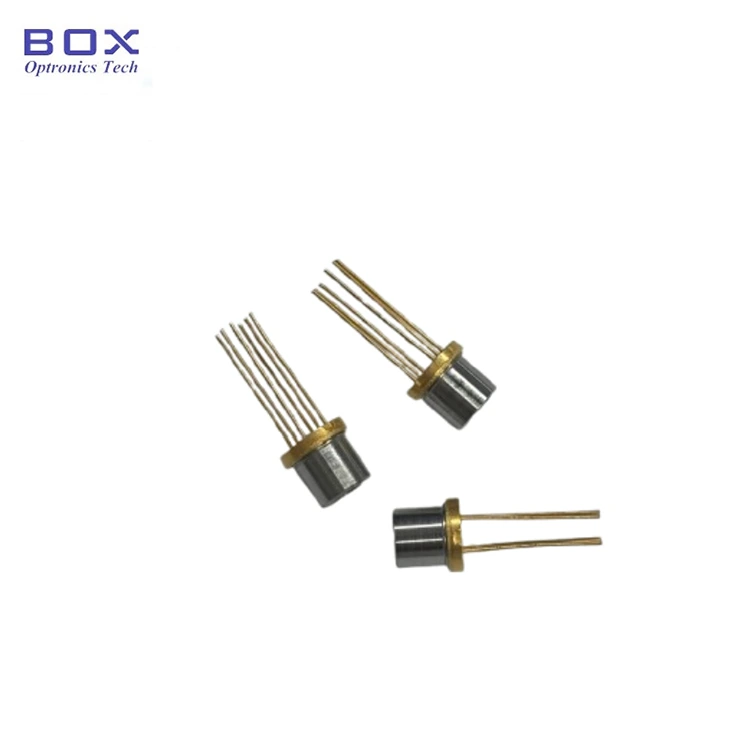

1392nm DFB Laser Diode TO-CAN (Exemplum: BLD-D1392.5TO60-AL) ex arca Optronici notis a 1392.5nm centrum necem (1391.5-1393.5nm) et 5mW output opticum per lens aspherica cum 7.5mm focali longitudine. Destinatum ad liberum spatium coitu optici, haec 1392nm DFB laser diode apta est ad copulationem gasi cellae, analysi gasi, et integrationem systematis sentiendi optical.

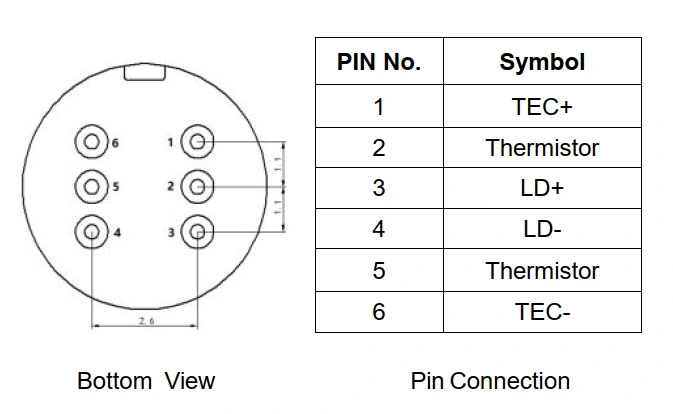

TEC et thermistor integratum subsidium temperaturae imperium ad stabilizationem necem. Sarcina hermetica TO60 metallicum cum 6-pino configuratione praebet compactam et robustam factorem pro analysibus gas et instrumentis sentiendi opticis industrialibus.
· Centrum necem: 1392.5nm (range 1391.5–1393.5nm), +/-1nm altum necem accuratio
· Optical output high power: 5mW minimum
· Limen Minimum current
· Thermoelectrica thermoelectrica (TEC), thermistor

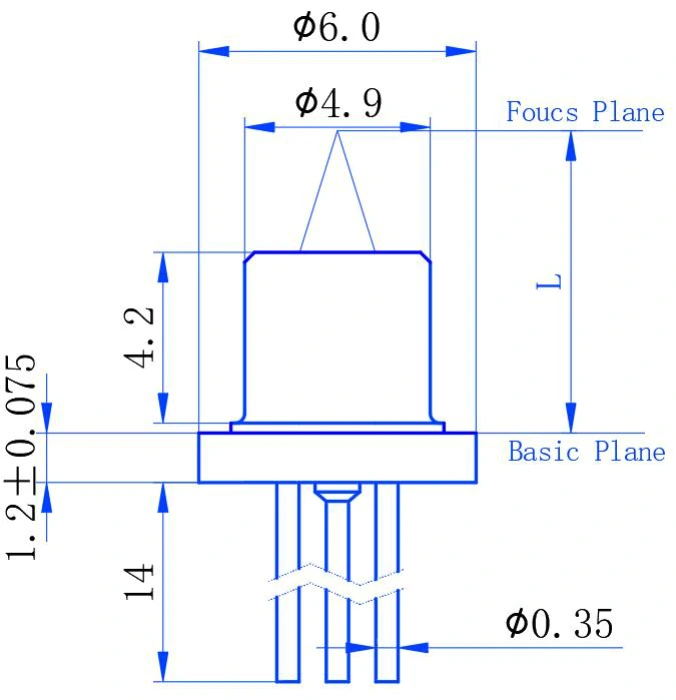

· Foedus TO60 involucrum hermeticum cum lentis asphericis output
· Vapor aquae (H₂O) detectio usura TDLAS
· spectroscopium gasi spatii gratuiti
· 1392nm DFB fontes laser pro gasi analysribus
· Processus industrialis humor vigilantia
· Gas opticum sensum et instrumenta spectroscopia
· Pothonica investigationis investigationis et systemata gasorum OEM
|
Parameter |
Symbolum |
Min. |
Maximilianus. |
Unitas |
|
Deinceps Current |
IFLD |
- |
100 |
ma |
|
Deinceps intentione |
VFLD |
- |
2 |
V |
|
Temperature operating |
TOP |
0 |
70 |
°C |
|
Repono Temperature |
TS |
-40 |
85 |
°C |
|
Venditor Reflow Temperature |
TSLD |
- |
260/10 |
°C / S |
|
Parameter |
Symbolum |
Test Condition |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
Limen Current |
ITH' |
CW, 25°C |
- |
14 |
25 |
ma |
|
Output Power |
PO |
IOP=50mA |
5 |
- |
- |
mW* |
|
Centrum Necem |
λ |
IOP=50mA |
1391.5 |
1392.5 |
1393.5 |
nm |
|
Clivo Efficens |
SE |
IOP=50mA |
- |
0.1 |
0.24 |
mW/mA |
|
Deinceps intentione |
VF |
IOP=30mA |
0.5 |
- |
2.0 |
V |
|
Series Resistentia |
R |
CW |
- |
7 |
- |
Ω |
|
Parte-Modus Suppressio Ratio |
SMSR |
IOP=100mA |
35 |
45 |
- |
dB* |
|
Thermistor Resistentia |
RT |
25°C |
- |
10 |
- |
kΩ |
|
Beta Coefficiens |
Beta |
25°F/85°C |
3800 |
3930 |
4000 |
K |
|
Parameter |
Symbolum |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
TEC Maximum Current |
IMAX |
- |
- |
1.2 |
A |
|
TEC Maximum Voltage |
VMAX |
- |
- |
1.58 |
V |
|
TEC Maximum Power |
QMAX |
- |
- |
1.2 |
W |
|
TEC Temperature Differentialis |
T |
- |
70 |
- |
K |
BLD - D XXXX TO XX - X
Exemplum: BLD-D1392.5TO60-AL
|
Agro |
Code |
Descriptio |
|
Product Series |
BLD |
Box Laser Diode Series |
|
Laser Type |
D |
D = DFB Laser |
|
Necem |
1392.5 |
1392.5nm centrum adsum |
|
Sarcina Type |
TO60 |
TO60 hermetica sarcina |
|
Lens / Output |
AL* |
AL = Aspheric Lens |
A: The 1392nm necem vulgo pro spectroscopio aquatico (H₂O) effusio applicari potest et ad TDLAS-substructio humoris et vaporum aquae detectioni applicari potest. Propria effusio lineae et condiciones operativae aestimandae sunt secundum intentionem gasi, viam opticam longitudinis et systematis designandi. Arca Optronica etiam praebet DFB laser diodes in aliis aequalitatibus pro diversis requisitis gasi sentiendi.
A: Differentiae principales sunt formae sarcinae, instrumenti optici, et sumptus.
In TO60 versionis notae hermeticae metallicae compactae involucrum cum TEC, thermistore et lens aspherica integrali pro libero spatio optici copulationis.
Butterfly DFB lasers typice praesto sunt cum output fibra-pigtailed et additional functiones integrare ut opticus isolator et monitor photodiodus secundum configurationem.
Cum simpliciori sarcina et libero spatio optici output, TO60 versio optionem plus efficacem praebet ad sentiendum gas et alias applicationes ubi fibra copulatio et additamenta functionum integralium non requiruntur. Electio pendet ex coitu opticorum inquisita methodo, sarcina magnitudine, et architectura systematis.
A: TEC et 10kΩ thermistor integratum potestatem temperaturae pro laser DFB praebent, condiciones operans stabilis conservans et necem summae per variationes temperaturae causata minuere. Temperature imperium in TDLAS systematis magni momenti est quod laser necem manere debet cum pluma scopo effusio varius. Specificationes TEC simul considerari debent una cum range operante temperatura laser et requisita systematis gasi perfecti sentiendi.
· 1392nm 10mW DFB Papilio Laser Diode
· 760nm 10mW DFB Papilio Laser Diode
· 1512nm 10mW DFB 14-PIN Papilio Laser
· 1574nm DFB Laser Diode pro CO2 Sensus
· 1mm Active Area InGaAs ACUS photodiode
· Diodes laser sunt missionem electrostaticae (ESD) sensitivas machinas. Propriae rationes tutelae ESD in tractatu semper sequendae sunt.
· Modi eodem modo tractandi sunt ac machinae semiconductores ordinariae ne damnum electrostatic. Ad conservationem et asportationem, moduli ESD probationis materia iniciendi debent.
· Ad modulos in PCB, opificinae, ferrum solidatoris et corpus humanum convocare debebit.
· Repone insueta machinas in repositione commendatae (-40°C ad +85°C) in sarcina ESD tuta.
· Noli excedere absolutum maximum aestimationes in actis schedulis specificatis, inter 100mA maximam deinceps currentem et 2V maximam deinceps intentionem.
· Semper utere laser diode agitatori adhibito limitando et nimis volito praesidio.
· Permitte TEC temperatura stabilizationem antequam applicando laser coegi venam ad optimalem observantiam et stabilitatem necem.
· Fugite superficiem lens asphericae digitis nudis ad contagione praecavendam. Si purgatio opus est, utere alcohol isopropyl (IPA) et swab linteolum liberum.
· Refluxus solidus temperatus: maximum 260°C pro 10 secundis. Nimia solidandi tempus vel temperatus.
