Product Introduction

Hoc est a 1064nm 20kHz Ultra-Narrow Linewidth Fibre Laser qui DFB laseris structurae cavitatis fibri-opticae utitur, outputting a unicus modus longitudinalis angusto-lineatus continuus laser unda in 1064nm necem cohortem. Virtus output 50/100/200/500/1000mW libitum est. It subsidia benchtop ac modulari conformationes cum RS232 communicationis interface ac vigilantia programmata systematis integrationis. Apta LIDAR, hydroacoustica, ac sentiendi optici über distributa.

Productum Specifications

Product Features

● Spectral linewidth ≤20KHz;

● Omnes-fibra cavitatis resonantis DFB;

● Necem firmum sine modo circumsiliens.

Product Applications

● LiDAR;

● Acoustic sensoriis, hydrophones;

● Fibre Optic Distributa Sensus.

Productum Singula

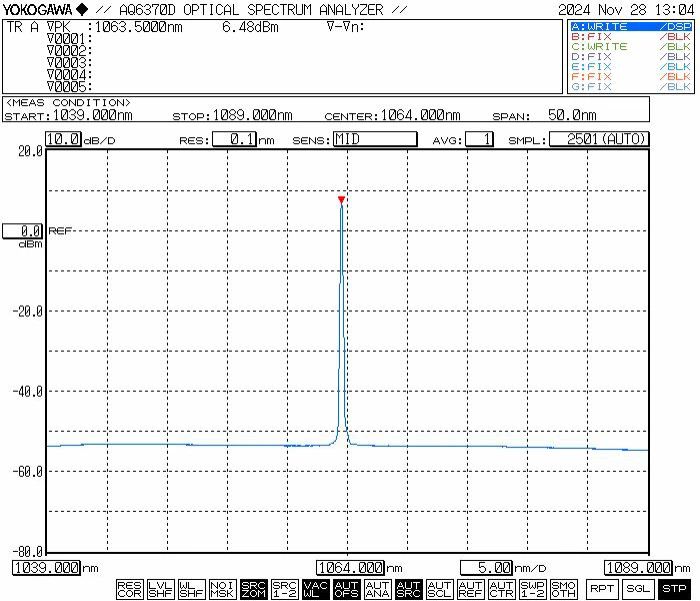

● spectrum Typicum: 1064nm

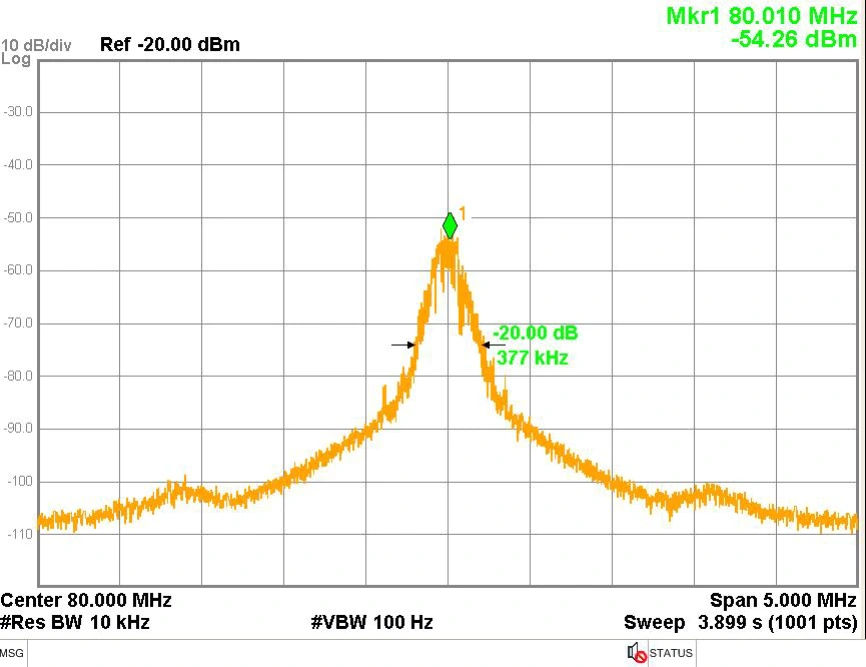

● Linewidth Typical: 3dB spectris linewidth≤20 KHz (aequalis 20dB linewidth / 20)

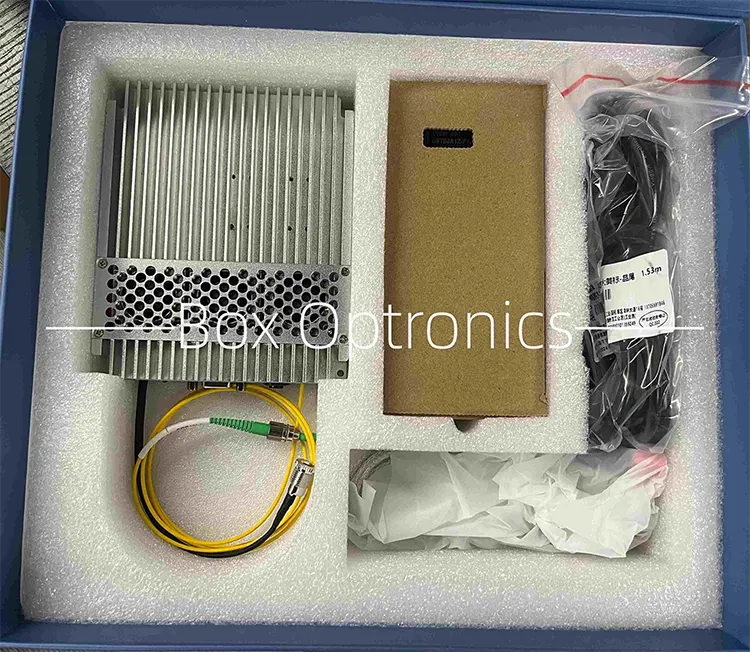

Packaging example

Operatio Instructiones

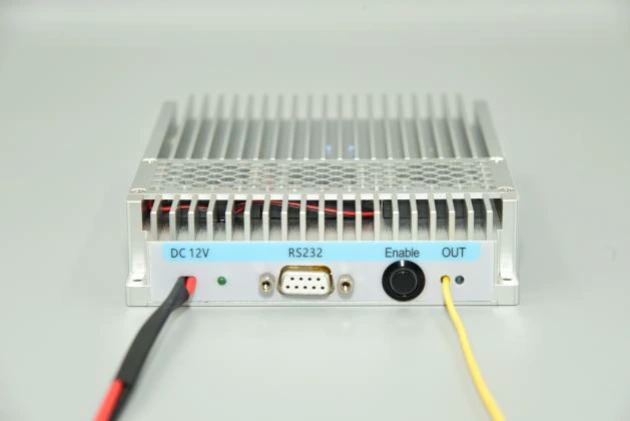

Step1.Appearance: modulus includit a potestas connector, potestas indicator, RS232 communicatio interface, output activation switch, et laser output fibra port.

Step2.Power Supple: potentia portum usus vexillum DC5.5×2.1mm instrumenti. Sola utere originali potentia adaptans comparata (DC5V vel DC12V). Impropria potentia adaptors lucis principium laedat. A U informibus iungo potestatem funem applicans ad switch potentia copia suppetat petentibus tempus emptionis.

Step3.Connecting Fiber Optic DESULTOR: Aufer pulvis pileum ex fibra iungo, finem faciem inspice for contagione vel damnum, et ut ante connectens aliis munditiem fibra machinas vel experimentum armorum. Exemplaria enim potentiae summus, fusione splicing est commendatus.

OMNIBUS Setp4.Connecting ad Hostiam Computatrum: Utere inclusa USB-RS232 Vide funem data coniungere moduli to ornare. Vide install a coegi dedicated (provisum est a manufacturer) to enable communication. Sine rectore, hospes programmatis modulus potest non coniungere.

Step5.Software：The exercitum software permittit adjusting output potentia et moderans laser output via the "SoftActive" button (vide interface infra diagramma). Software ostentationes pone sentinam current, output potentiam, ac temperaturam magnae dignitatis.

Step6.Specific operationes programmatae: Ut patet in tabula, deductis ad exercitum computatrum software, primum eligere rectam Vide portum numerus in "PortList" Vide album portum, et preme "OpenPort" button aperire portum Vide. "Potentia" et "LDTemp" fenestrae tunc ostentabunt vim moduli currentis output et sentinam temperiem. Intrant sentinam coegi valorem current in "Current" agri et deprime in "SET" deprimendo. Occasus effectum sortiatur et fons lucis outputs optical power only when both the physical button switch in the light fons moduli et "SoftActive" puga in programmate vertuntur reliqua. Numerus exercitus in versione software computer oportet aequare software version certa in productum test fama; per software version inveniri potest in test fama cuiusque opus.

Step7.Parameter Memoria: Occasus et status configurati per programmatum are automatice servata est in modulo's interna memoria. Nullus hospes computatrum nexum requiritur, si parametri non eget modificatione.

Ordering informationes

eg: NLFL-1064-50-T-SM-M

(Informatio ordinis: 1064nm 20kHz Ultra-Narram Linewidth Fiber Laser, 50mW output power, potentia vocabulary, SM fibra, sarcina moduli).

Ad alia nativus requisita, pete contactum: sales06@boxoptronics.com

Datasheet et Testsheet

Datasheet

Terms of quote and solucionis

Terms of quote

(1) EXW:

Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.

(2) DAP:

Si rationem non habes, quaeso pretium naves prepay producta.

(3) Alii

Termini solucionis

PayPal et T/T praesto sunt.

Duc tempus

Opus 10-15 dierum ad productionem capit. (Si quae sunt in truncus, citius uit).

Logistics internationales capere possunt 3-5 dies operantes.

Operatio Notae et Tutela

Non commendatur saepe inserere et unplug output fibra connexiones ad vitandam contaminationem pulveris, quae augeri potest demisso damno vel ustione fibri fine connexo faciei.

Tersus fibra connexiones cum linteolo liberum extergimus et inspicere cum a fibra ante nexum finem-faciem detector. Semper coniungere / disconnect fibris sine viribus face- nis vitare ardentem. Fibra optica connexiones esse debent pulvere caps.

Si fibra output coniungi debet cum alia fibra, est splicer fusionem uti commendatur.

● Cum exstiterint, primum confirma vim switch et clavis switch aversae sunt, et postea copia rerum connectunt vim. Cum claudere descendit, primum averte clavem switch et post output potentia copia disconnect index lucis exit. Non statim peribit copia cum potentia fons lucis laborat.

Quaeso attende ad umorem probationem, pulverem et probationem anti- corrosionem repone in sicco loco.

Qualis Fides et Post-Sales Service

tempus Suspendisse:

Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.

Exclusiones a Suspendisse libero:

Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;

(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.

(2) Malfunctiones ob impropriam operationem utentis.

(3) Patet damnum corporis humani erroris causatum.

(4) Alienum disassembly, immutatio vel reparatio.

(5) Mutata vel incompleta titulus in habitationem praestat.

(VI) damnum vel damnum per translationem.
