785nm FP Papilio Laser Diode

Tabula contentorum

1 . Introductio 785nm FP Papilio Laser Diode

2. Technical Specifications

3. Product Features

4. Typical Applications

5. Product Details

6. Informationes iussis

7. Datasheet et testsheet

VIII. Termini quote et solucionis

VIIII. Duc tempus

10. Operatio Praecipua

11. Qualis Fides et Post-Sales Service

Product Introduction

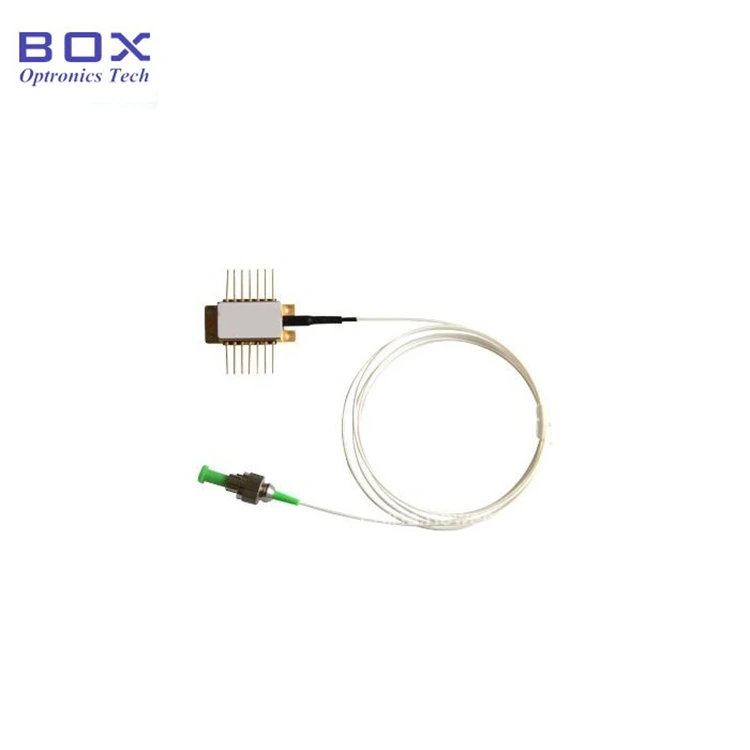

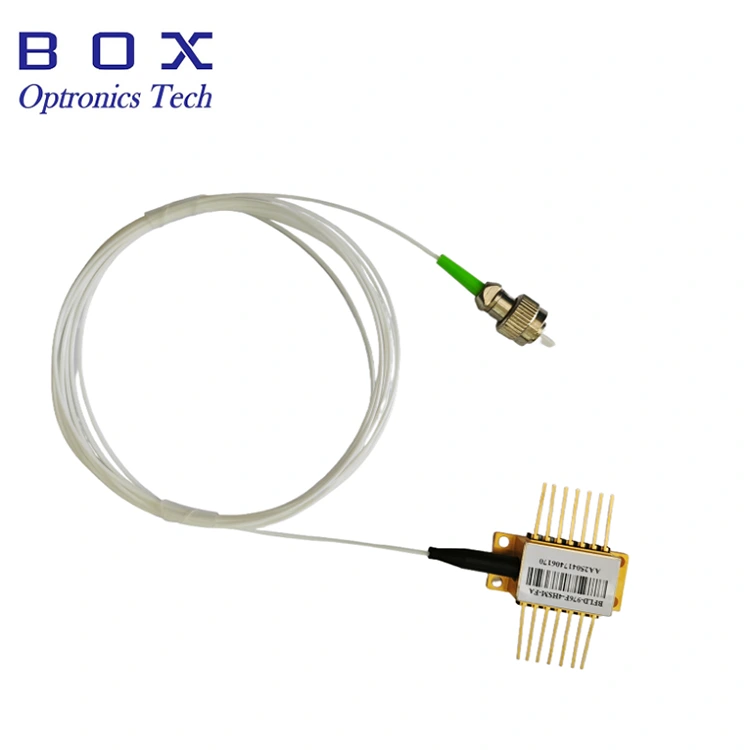

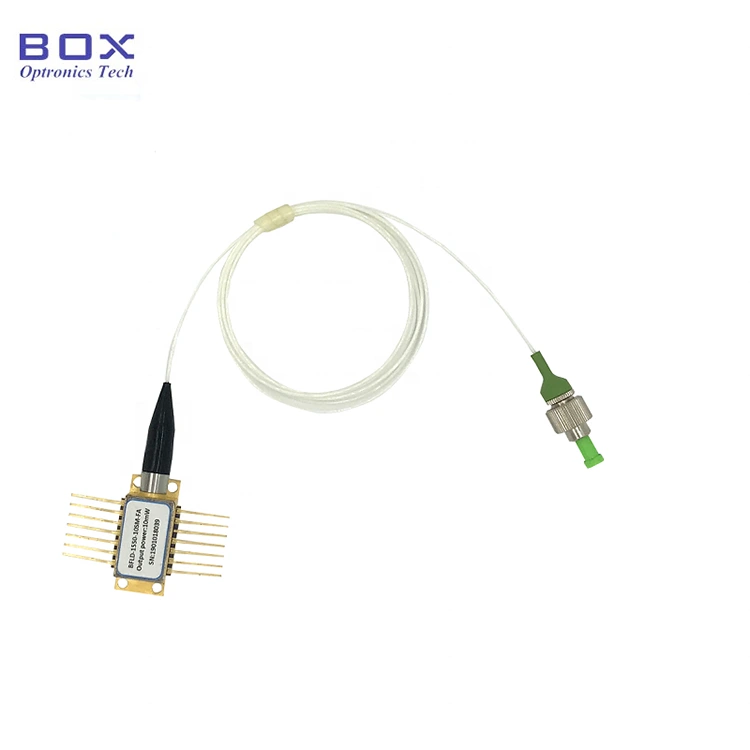

Haec est 785nm FP Papilio Laser Diode, featuring up ad 30mW output potentia. Fibra genus esse SM785-HP vel PM780-HP, et TEC, monitor photodiode et thermistor integratur. The 900um tubus tutelae et FC/APC iungo ad libitum sunt. Si paxillos require solidamentum, quod temperatura solidaria non excedat 260°C, et tempus solidandi non excedere X seconds. Module / Benchtop cum coegi circuitu sarcina; 50mW output power, is available.

Productum Specifications

Product Features

● SM785-HP vel PM780-HP fibra;

● Output potentia sursum ad 30mW;

● 14-pin BTF sarcina cum TEC, thermistor, et Monitor PD.

Product Applications

● Lucis origo;

● Fibra sensus opticus ratio;

● Materia processus.

Product Details

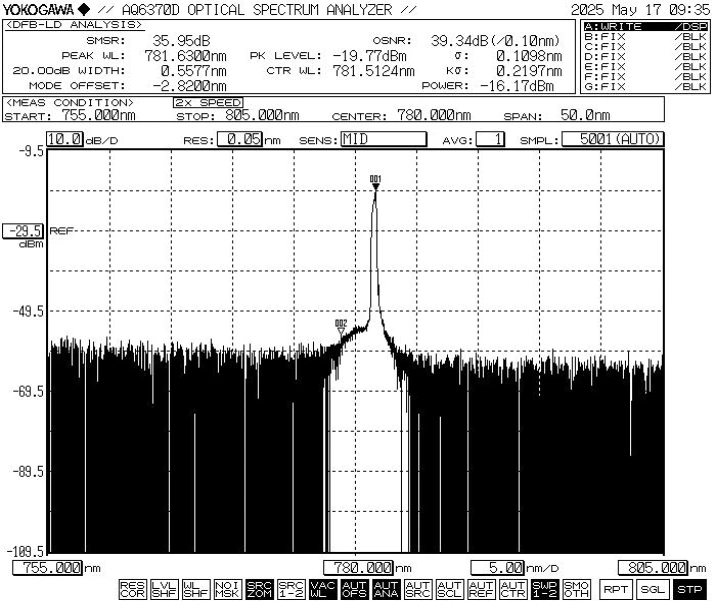

● Spectrum typicum: 785nm, WL tolerantia +/-10nm.

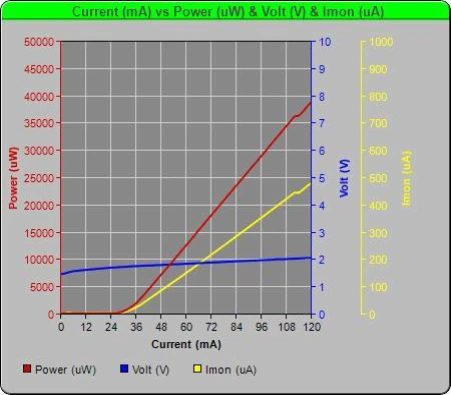

PIV-785nm 30mW FP Papilio Laser Diode

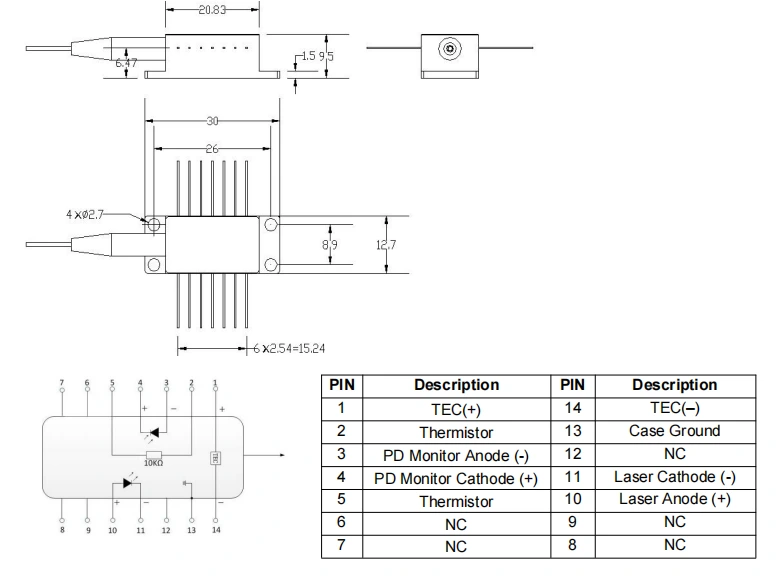

Package drawing&PIN-E Definition (Unit: mm) -785nm FP Papilio Laser Diode

Standard accessiones

*Standalone fabrica; non constructum- in exactoris (module sarcina cum exactoris ambitus ad libitum).

Ordering informationes

eg: BFLD-F785-30SM-FA

(Ordo information: 785nm FP Papilio Laser Diode, 30mW output power, SM Hi780 fiber, FC/APC connector, sentinam pin).

Ad alia nativus requisita, pete contactum: sales06@boxoptronics.com

Datasheet et Testsheet

Datasheet

Testsheet

Termini quote et solucionis

Terms of quote

(1) EXW:

Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.

(2) DAP:

Si rationem non habes, quaeso pretium naves prepay producta.

Termini solucionis

PayPal et T/T praesto sunt.

Duc tempus

Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).

Logistics internationales capere possunt 3-5 dies operantes.

Operatio Praecipua

Laser Radialis DISCRIMEN: Cum in fabrica in operatione laser trabem altam intensionem emittit. Noli respicere directe ad villi end-face, ut hoc oculus laedat.

ESD Praesidium: Hoc est fabrica electrostatic-sensitivo. Ideo stricte anti-staticae tutelae mensurae debent in fasciculo, translatione et usu adhaerendum. Accedit, cavendumque est, ne aestus copia, ut negligentia, fiat inveniatur in permanent damnum ad machinam (exampla, curare propriis apparatibus grounding and wear an anti-static carpi lorum).

Fibra et Fabrica Tractantem: Optical fibrae fragiles sunt. Noli trahere machinam fibra utens. Cum inserendo vel fabricam e neruo removens, pressionem adhibere noli vel adtrahere manica tergo fabrica dui. Ad machinas connexiones instructas; ut simul erigantur et fabrica et fibra iungo per institutionem vel remotionem.

Pin Soldering Requisita: si paxillos solidari necesse est, temperatura solidatoria CCLX°C excedere non debet; solidatorium tempus non excedunt X seconds. Peculiari attentione sequenti: durante processu solidandi, machinatio in impotenti esse debet status, et ferrum solidale rite fundatum est.

Power-sursum Operatio: Per potentiam-sursum processus, numquam directe venam altam applica, sicut hoc chip laedere potest. Instead, potestatem machinam in gradu currenti prope limen chip, et paulatim crescere current in parvis incrementis usque ad desideratum gradum ventum est.

Refrigerationem et Power-sursum Sequentia: Ante posse omnia membra, primum frigidiorem movere, et deinde cum potestas incrementalis - ascendit gradus ad ne chip overheating et onerare.

Qualis Fides et Post-Sales Service

tempus Suspendisse:

Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.

Exclusiones a Suspendisse libero:

Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;

(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.

(2) Malfunctiones ob impropriam operationem utentis.

(3) Patet damnum corporis humani erroris causatum.

(4) Alienum disassembly, immutatio vel reparatio.

(5) Mutata vel incompleta titulus in habitationem praestat.

(VI) damnum vel damnum per translationem.
