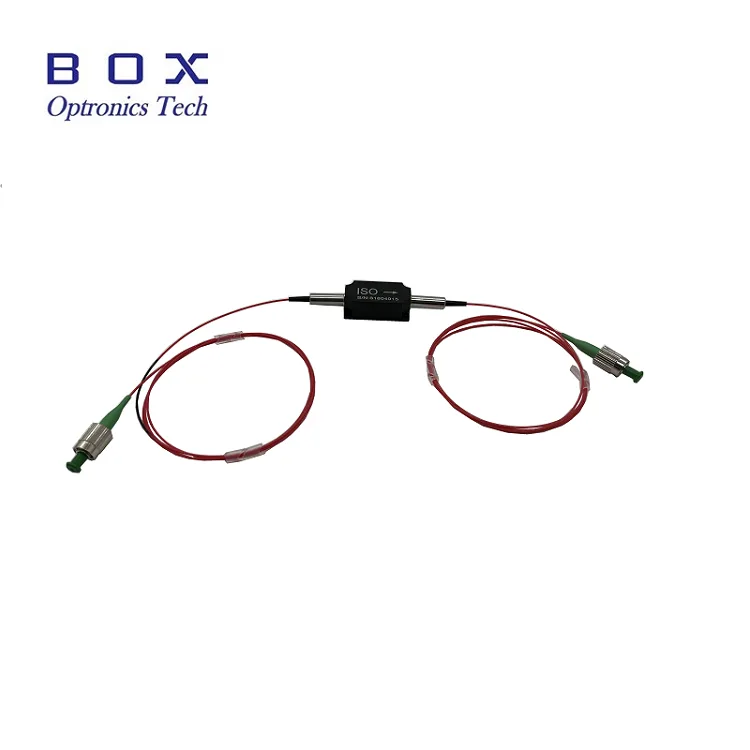

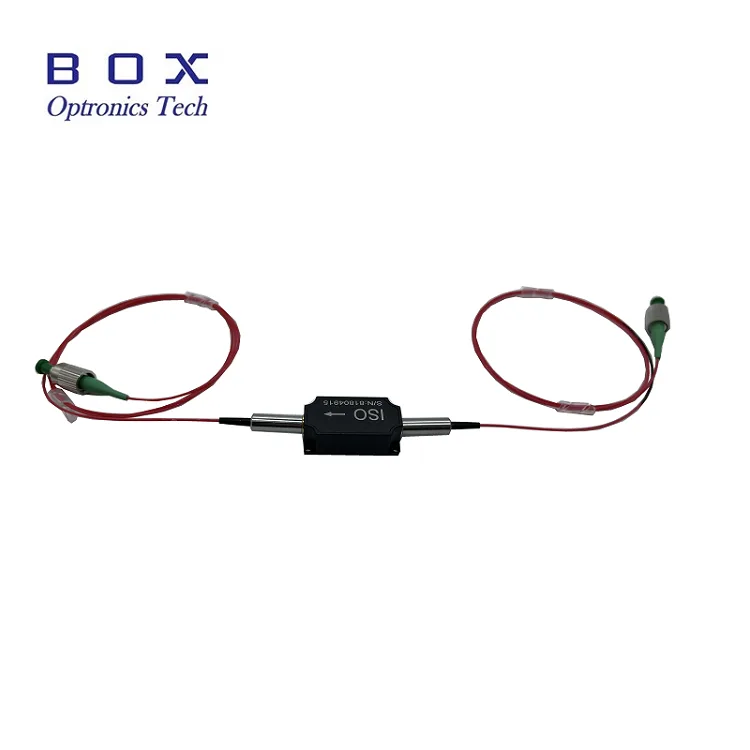

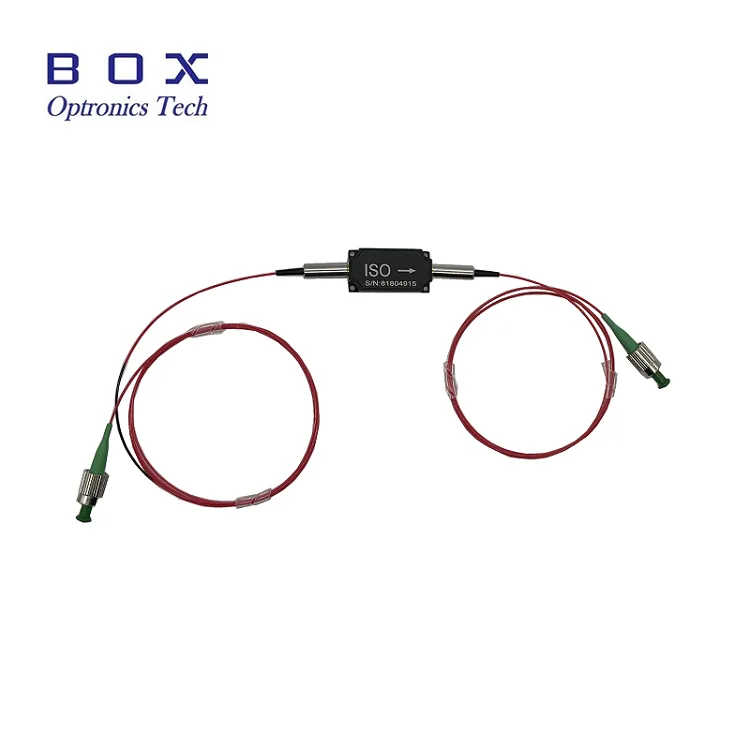

850nm Maximum Power Optical Isolator

Arca Optronica spectans 850nm Excelsa Potentia Optical Isolator, pars optica passiva ordinantur ad systemata optica tuenda a noxiis reflexionibus posteriorum. Haec summus perficientur isolator notae eximiae solitudo usque ad 35dB, ultra-low insertio iacturae typicae 0.8dB, et potentiae altae sustinet tractantem to500mW/1W/5W/10W mediocris potentiae.

Colit in pacto 58×28×26mm sarcina cum 780HP fibra pigtails, hic isolator praestantem fidem et stabilitatem applicationis postulandi tradit. Utrum pro fibris lasers, OCT systematis, amplificantibus opticis, seu instrumentis testium, Box Optronici praebet qualitates isolatores summus qualis subnixus potestate et subsidio technico globali.

Key Features

●  Maximum solitudo: ad 35dB proprium apicem solitarii

● Locum insertio detrimentum: 0.8dB typicum, 1.2dB maximum

●  Maximum reditus iacturam: 45dB

● Ratio exstinctio ad polarizationem conservandam versiones

● Populentia magna tractatio:  500mW/1W/5W/10W  potentia mediocris

● Polarizationem dependens humilis damnum (PDL): <0.15dB

● Foedus et robusti sarcina design

● Sm fibra/PM fibra/ vel alius pigtails

● Altissima fides et diuturna stabilitas

● Prolixae operating temperatus range: -40°C ad +85°C

Typical Applications

● Optical experimentum ac mensura instrumentorum

● 840nm/850nm Cohaerentia optica tomographiae (OCT) systemata

● 850nm fibra systemata laseris et fontes seminis

● Fiber systemata sensibilium opticorum (sensum interferometricum)

● Investigatio et progressus laboratorium

●  Imaginatio biomedica et diagnostica

Technical Specifications

Specifications optica (T=25°C)

Mechanica et Environmental Specifications

Product Details

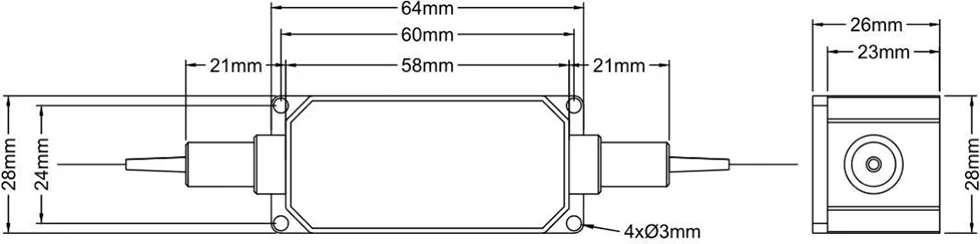

Sarcina Dimensiones

Isolator in pactione robusta habitationem plasticam cum his dimensionibus fasciculit (unit: mm);

Principium opus

An 850nm fibra optica iuncta, princeps potentiae optical isolator passivus est componentis optical, quae lucem transmissionem non reciprocam praebet, signa optica deinceps praeterire permittens reflexiones posteriores in systematibus fibrarum fundatis claudentibus.

Cogitatus gyrationis Faraday fundatur effectus cum optica polarizatione coniuncta et praesto est in utroque Fiber (SMF) et Polarisation-Fiberum (PMF) versionibus conservandis, ut flexibilem integrationem in diversas systemata optica exhibeat.

●  Directio transmittere: Lux transit minimis insertionibus detrimentum

●  Directio inversa: Lumen reflexum dorsum solitudo obstructum est

● Protegit laser diodes et amplificationes ab posteriori reflexione damnum et sonum inductum

●  Systema stabilit et intensionem sonum minuit (RIN)

Quid elige Box Optronics?

● ✓ Strictae quale imperium cum 100% probatio ante sit amet

● ✓ Aliquam cursus sapien magna facultatem partus mole stabili

● ✓ Optiones customizationes flexibiles pro essendi, potentiae et fiber

● ✓ 7×24 horae subsidium technicum et ieiunium responsum

● ✓ Sample probatio praesto est aestimatio

● ✓ Global shipping with DHL, UPS, FedEx expressa traditio

Informationes iussis

Exemplar Nomenclature

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Exemplum: HPIS -850 -0 -1 -1 -0 -00- FA

850nm Optical Isolator, SM fibra,  900um tubus laxus, 1m fibra longitudo, dimensio: 58x28x26mm, 500mW vim tractandi, FC/APC iungo

Available Customization Options

●  Centrum necem: 850nm, 980nm, 1030nm,1064nm, 1310nm, 1550um

● Potestas rating: 0.5W, 1W, 2W, 5W, 10W, potestas superior available

● generum fibrarum: 80HP, SMF-28, PM1550, aliae fibrae speciales

●  Fibra longitudo: 0.5m, 1m, 1.5m, 2m (longitudinis consuetudo)

● Pigtail type: 900um tubus emissus, 3.0 mm tubus emissus, fibra nuda

● Package size: Standard or custom sarcina dimensiones

Pro consuetudine requisita, tange nostra venditionesque turmas:

Email: sales06@boxoptronics.com

Tel: +86-13322933691

Website: www.boxphotonics.com

Datasheet et Test Report

Quaelibet unitas uit cum test comprehensive fama documentum perficiendi ambitum mensuratum. Data scheda PDF fasciculi in speciali speciei continet.

● Individualis testium relatio inclusa cum unaquaque unitate

Datasheet

Terms of Quote and Payment

Quote Termini

● EXW (Ex Works): Commendatur si rationem DHL/UPS/FedEx habes. Nos ratione vestra navem utendo; nullae naves emptae a nobis obiciuntur.

● DAP (Ad Place traditum): Si tabellarium non habes, naves cum onere presoluto disponere possumus.

● Alia verba: Contactus nos ut discutias.

Payment Terms

● PayPal: Ieiunium et securam mercedem pro exemplis et mandatis parvis

● T/T (Translatio Bank): Modus solutionis Standard ad ordines productionis normales

● Alibaba Mercaturae Securitas: Securus ordo tutelae pro negotiis transactions cum emptore cautione

● Terms flexibilis Payment: Negotiabilis diu terminus vel sociis opportuna

Duc Tempus

● Latin productio: ~10 diebus ferialibus

● Conformationes consuetudinis: 15-20 dierum feriarum

● Volume ordines: Quaeso contactus ad schedula productionis

● Nationes internationales: ~3-5 dies operantes (DHL/UPS/FedEx express)

● Servitium Expeditum: Available postulantibus (feo addito applicare potest)

Operatio Notae et Tractatio

ESD Praesidium

Cum separatorum opticorum machinis passivis sint, tractatio propria adhuc requiritur ad observantiam et constantiam servandam.

●  manubrium munda, linteolum liberorum chirothecarum ad vitandam contaminationem

● Opus in superficie pura, sine pulvere

●  Fuge tangentes fibra facies directe

● Pulveres strata serva in connexionibus cum non est in usu

Fibra Tractantem

● Fibrae nimiam inclinationem (radii flexum minimum: 30mm)

●  Noli trahere aut pigtails fibra detorquere

●  Fibra munda connexiones cum alcohol isopropyl ante nexum

● Semper pileis pulvere utere cum iungo non est in usu

● Inspice fibra faciei ad dampnum ante usum

●  Noli excedere maximum onus distrahentes rating

Potestas Tractantem Considerationes

● Perficite initus potestatis maximum aestimatum non excedit

● Utere magna potentia ad vitandum onerare

● Permitte ad luxuriam idoneam caloris ad altas potentias gradus

● Ascende in æstum submersa alta potentia continua operatio

Installation and Adscendens

● Ascende isolator secure utens 4 foraminibus inscendentibus

● Perficite alignment ad damnum proprium augendum

● Sinite spatium sufficiens ad fibra tendentes radii

● Opere intus specificatam caliginem pro fidelitatis competit

● Vita mechanica accentus in fibra pigtails

Qualis Fides et Post-Sales Service

Warantum Tempus

Arca Optronica suadet hunc productum a defectibus in materia et opere carere per spatium XII mensium a die emptionis. Per tempus warantum, fructus defectus reparabimus vel reparabimus ad nostram discretionem gratis.

Warantum exclusionum

Conditiones sequentes sub gratuita warantia non teneantur.

●  Damnum causatur a factoribus naturalibus (fulgur, inundatio, etc.) vel influxus environmental

● Melfunctiones propter impropriam operationem vel abusus utentis

● Probatum corporis damnum ab errore humano causatum

●  Alienum disassembling, immutatio, seu incepta reparare

● Muta vel incompleta titulus in habitationi praestat

● Damnum vel damnum per translationem post amet

● Damnum excedens maximam potestatem ratings vel operating conditionibus

Post-Sales Support

● Tempus ieiunium: intra 24 horas in negotiis dierum

● Promotae sollicitudinis et applicationis subsidium

● Paid sustentationem servitio praesto post tempus praestat

● Consuetudinem officia technica consulendi
