850nm Circulatoris High Power

Arca Optronica suppeditat 850nm Virtutum Praecipuarum Circulatoris, summus perficientur passivus componentis optici designatus ad directionem lucis accuratae moderaminis in systematibus fibris-opticis. Hic 3-portus circulator non-reciprocus transmissionem dat, signa optica a portu ad portum excitavit modo sequentiae, servata optima optica.

Aliquam insertio typica damnum tam humile ad 1.0dB, altum solitudo 25dB typici, et princeps reditus damnum minimum 45dB, hic circulator specimen est applicationum summus potentiae 850nm. Totam potentiam mediocris tractantem usque ad 500mW/1W/5W/10W per portus sustinet, aptam faciens ad systemata laseris et fibra postulanda.

Colit in pacto 58×28×26mm involucrum cum 780-HP fibra pigtails, 850um circulator potentiae altae stabilitatem et certam diuturnum effectum praebet.

Key Features

• Alta solitudo: 25dB apicem solitarium typicum, 22dB minimum

• Minimum insertio detrimentum: 1.0dB typicum, 1.5dB maximum

• Maximum reditus damnum: 45dB minimum (input/Output)

• Minimum polarisation dependens damnum (PDL): ≤0.15dB

• Princeps potentiae tractans: usque ad 500mW, 1W, 5W, 10W

• Excelsum apicem potentiae capacitatis: <10kW pro operatione venarum ns

• High crosstalk suppression: 45dB minimum

• Foedus et robustus involucrum design: 58×28×26mm

• 780-HP fibra pigtails ad applicationes altae potentiae

• Optima fides et diuturna stabilitas

• 3-Portus non-reciprocus lucis tradendae

• Lata operating temperatus range: +10°C ad +50°C

Typical Applications

Fiber opticus systemata sentiendi •

• Fibra instrumentorum opticorum et test armorum

• 850nm systemata laseris fibra

• Biomedica imaginatio et OCT systemata

• Research and development officinarum

• Distribuit feedback (DFB) laser praesidium

Technical Specifications

Specifications optica (T=25°C)

Mechanica et Environmental Specifications

* Nota: Supra specificationes sunt pro machinis sine connectibus. Ad machinas cum connexionibus, tractatio potentiae limitatur ad 1W, insertio amissio superior est 0.3dB, damnum reditus inferior est 5dB, et ratio extinctionis inferior 2dB est.

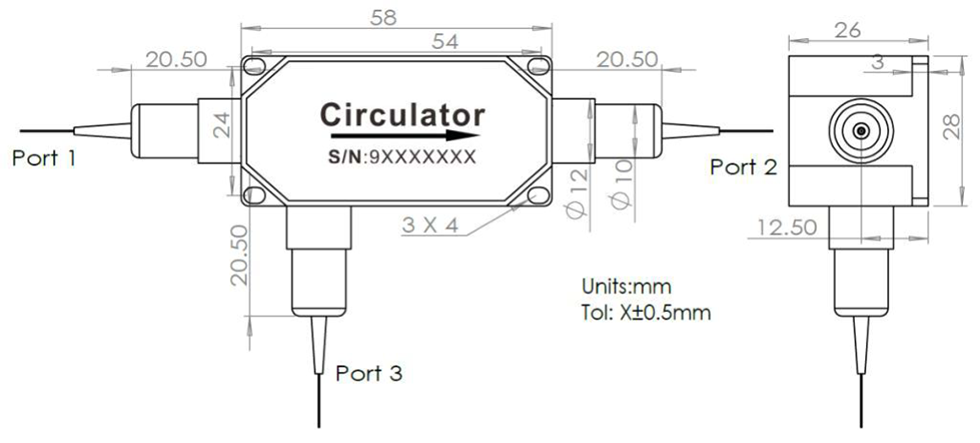

Sarcina Dimensiones

850nm Circulator High Power fasciculum compactum, robustam habitationem cum sequentibus dimensionibus (unit: mm);

• Sarcina amplitudo: 58 × 28 × 26 mm

• III-Portus configurationem cum fibra pigtails

• IV adscendens foramina ad securam institutionem

• Tolerantia: ±0.5mm

Portus configurationis

Hoc 3-portum opticum circulator dat unidirectional signum opticum fuso in 1 → 2 → 3 → 1 series ;

• Portus 1 → Portus 2: Low insertio damnum deinceps transmissio

• Portus II → Portus III; Routing de backscattered / reflectitur annuit

• Portus 3 → Portus 1: Transmissio ansam circulationem ante complens, alta solitudo in viis retropositis servata

Cogitatus opticus non-reciprocus consilio utitur ut directionalis propagationis signum et efficax solitudo inter portus non-adiacentes utatur, id facit specimen fibrae sentiendi, laseris tutelae, et rationum mensurarum opticarum.

Principium opus

An 850nm summus potentia circulator opticus est multi-portus non-reciprocus passivus machinae quae itinera optica signa in consequenti 1 → 2 → 3 → directio 1 dat, ut directionalis administrationis signum in systematibus opticis fibris efficiat.

Fabrica fundatur in effectu gyrationis Faraday coniuncto cum componentibus e fuso polarisation-dependens optica.

Principium opus:

• Faraday Rotator: fixum non-reciprocus polarisation inducit rotationem (typice 45°), independens directionis propagationis

• Polarization profectus perspectiva, signa optica recta secundum statum polarizationem

• Non-reciprocus transmissio: dat directional signo excitandas magna solitudo inter contrarias propagationis semitas

Munera clavis:

• Separat ante ac retrorsum propagandam optical significationibus

• Protegit laser fontes a tergo-reflectiones

• ope bidirectional operationem in alimentorum fibra sentiendi et laser systemata optica

• subsidia signo excitandas mensurae et sentiendi architecturae

Quid elige Box Optronics?

• Stricta qualis imperium ad C% probatio ante sit amet

• Aliquam cursus sapien in mole stabilis facultatem partus

• Flexibiles customizationes bene pro necem, potentiam, fibra, et connexiones

• VII × XXIV horas technica auxilium et ieiunium responsio

• Sample probatio praesto est iudicium

• Global shipping in DHL, UPS, et FedEx expressa traditio

Informationes iussis

Exemplar Nomenclature

HPCIR - XXX - X - X - X - X XX XX XX

Exemplum: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm Circulator Virtutis Excelsi, 780-HP fibra, 900μm tubus laxus, 1m fibra longitudinis, involucrum 58x28x26mm, 10W potestas tractandi, FC/APC iungo

Available Customization Options

• Centrum necem: 830nm, 850nm, aliae aequalitates in petitione

•Power rating: 500mW, 1W, 5W, 10W, potestas superior available pro consuetudine designs

• Fibre genus: 780-HP, fibrae speciales aliae

•Fiber longitudo: 0.5m, 0.8m, 1m, 1.5m, 2m (consuetudo longitudinum promptorum)

• Pigtail genus: 250μm fibra nuda, 900μm tubus laxus, 3.0mm tubus laxus

•Connector type: FC/UPC, FC/APC, SC/APC, LC/APC, vel consuetudo connexiones

•Package size: Standard 58x28x26mm vel consuetudo sarcina dimensiones

• IV-portum circulator configurationes praesto ad petitionem

Pro consuetudine requisita, commodo nostro, turmas venditionesque contingunt.

Datasheet et Test Report

Singulis 850nm Circulator High Power navigatur cum fama comprehensive test documentum parametri perficiendi mensuratum. Data schedae PDF fasciculi insunt subtilia specifica et curvarum perficiendi.

• Singula test fama inclusa cum unaquaque unit

Datasheet

Terms of Quote and Payment

Quote Termini

• EXW (Ex Works): Commendatur si rationem habes DHL/UPS/FedEx. Nos ratione vestra navem utendo; nulla navicularum pecunia a nobis obicitur.

• DAP (Traditus ad Place): Si tabellarium rationem non habes, naves cum onere prepaid disponere possumus.

• Alia verba: Contactus nos quaeso ut disseramus.

Payment Terms

• PayPal: Fast et securam mercedem pro exemplis et ordinibus parvis

• T / T (Bank Transfer): Standard solucionis methodo normalis productio ordines

• Alibaba Trade Assurance: secure order protection for online transactions with buyer guarantee

• Flexibile Payment Termini: Negotiable ad longum tempus vel opportuna sociis

Duc Tempus

• Latin productio: ~ 10-15 opus diebus

• Custom configurations: 15-20 working days

• Volume ordines: Quaeso contactus ad productionem schedule

• International shipping: ~ 3-5 days (DHL/UPS/FedEx express)

• Expedited ministerium: Available ad petitionem

Operatio Notae et Tractatio

ESD Praesidium

Cum circulati optici machinis passivis sunt, tractatio propria ad observantiam et fidem servandam requiritur.

• Opus in mundo, libero superficies pulvis-

• devita fibra directe finem-facies

• Custodi pulvis tiaras in connexiones cum in usu

• utere propriis ESD praesidium per tractantem et institutionem

Fibra Tractantem

• devita inflexio fibra

• Non trahere vel torquere fibra pigtails

• Mundus fibra connexiones ante nexum

• Semper uti pulvis pilleatus cum iungo non est in usu

• Inspice alimentorum fibra finem-faciem ad dampnum ante usus

Potestas Tractantem Considerationes

• Perficite summa initus virtutis non excedit rated maximum

• propria potestate magna utere ne cultro

• Concede ad calorem proprium dissipationem in altum potentiae levels

• Mons in calidum descendunt in altum virtutis continua operatio

• Nota: Connector opibus pertractatio cogitationes redegerunt (1W max)

• subito devita potentiae spicis apicem excedat virtutis ratings

Installation and Adscendens

• Ascende circulator confidenter utens in IV ascendentes foramina

• Perficite additional damnum propriis alignment ad circumscribendam

• sine spatio fibra flexionis radii

• Operate intra determinatum temperatus range pro firmitate (X ° C ad L° C)

• devita mechanica accentus in alimentorum fibra pigtails

• Perficite propriis portum propensionis ad rectam signum routing
