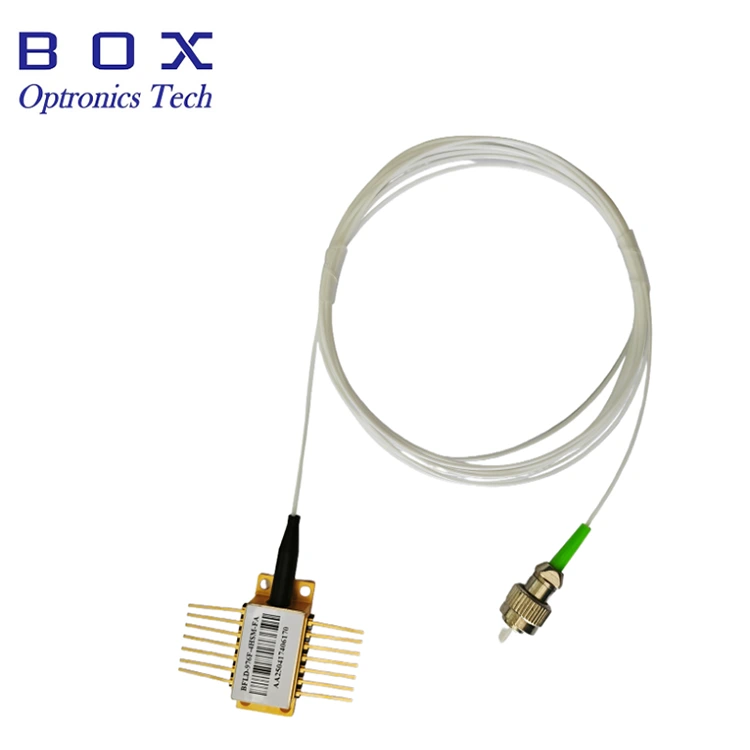

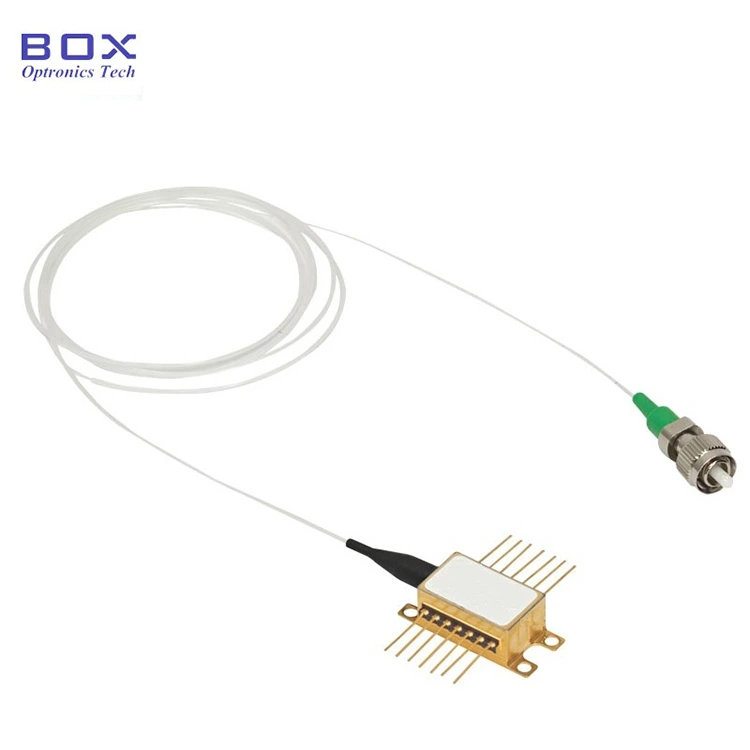

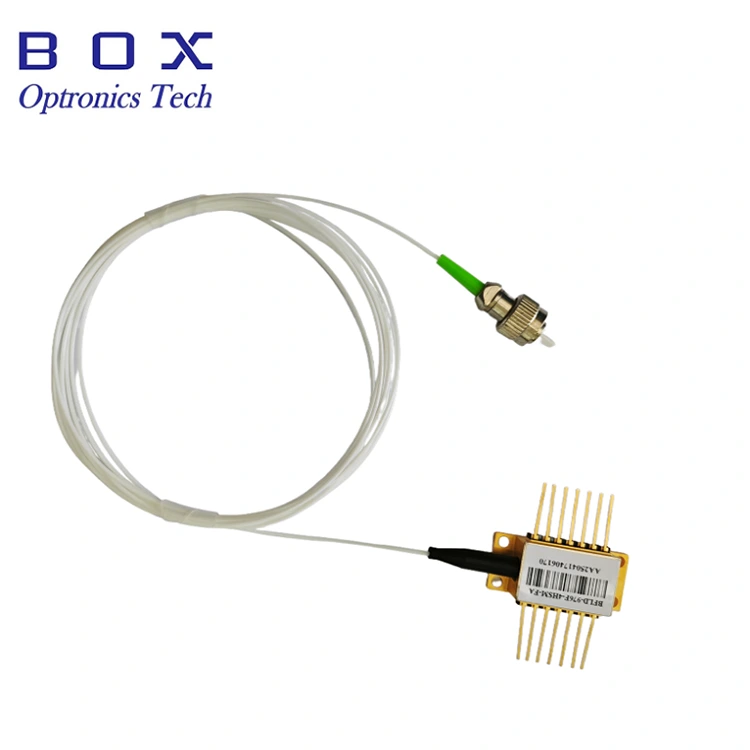

980nm TEC-Cooled Pump Laser Diode praecipua est operandi pars optoelectronic pro communicationibus opticis, fibris amplificantibus et laser flantibus. In TEC refrigerationem constructa output firmum efficit. Centrum aequalitates sunt 974nm vel 976nm, ad libitum. Involucrum papilio 14-acutum. 200mW/ 400mW/ 600mW potentia output. S. M. fibra vel PM fibra contracta. XII-mensis warantizatio. Haec fabrica electricitatis stabilis est sensitiva. Anti- statice tutelae remediis pro fabrica stricte observari debent.
|
Parameter |
Symbolum |
Min. |
Typ. |
Maximilianus. |
Unitas |
Notae |
|
LD Limen current |
ITH' |
|
45 |
80 |
ma |
CW |
|
Output potentia |
PF |
|
|
600 |
mW* |
Si (BOL) <900mA |
|
LD Deinceps current |
SI* |
|
|
1200 |
ma |
PF = Rated potentia |
|
Kink liberam potestatem |
PKINK |
450 |
|
|
mW* |
>=1.2* Rated power |
|
MACULA liberum current |
IKINK |
>=1.2*Si(BOL) |
ma |
[1] |
||
|
LD Deinceps voltage |
VF |
|
|
2.5 |
V |
PF = Rated potentia |
|
Centrum adsum |
λC |
973 |
974 |
975 |
nm |
Apicem, PF=Rated power |
|
975 |
976 |
977 |
nm |
Peak |
||
|
Apicem adsum flexus |
λp/△Tamb |
|
|
0.02 |
nm/ |
T: FBG Temp. |
|
Imaginis latitudo |
λ |
|
|
2 |
nm |
RMS@-13dB |
|
Spectrum stabilitatis |
|
-0.5 |
|
0.5 |
nm |
PF=Ratio potentia, t=60s |
|
Monitor responsabilitas |
IM/PF |
|
1 |
20 |
uA/mW* |
VPD=5V, PF=Rated power |
|
Monitor responsabilitas stabilitatis |
|
|
|
20% |
|
@All Operating temp. |
|
Monitor tenebris current |
ID |
|
|
50 |
nA |
VPD=5V |
|
TEC Current |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
TEC Voltage |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
TEC OMNIBUS potestas consummatio |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Virtus stabilitas >20mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Picus ad apicem, t=60s, DC ad 50kHz sampling; TC=25℃ |
|
Error tracking |
TE |
-0.5 |
|
0.5 |
dB* |
TC=-5~75℃, Refertur ad [2]. |
|
Thermistor resistentia |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Thermistor B constant |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Kink-liberum potentia operandi usque ad 600mW.
S. M. fibra et PM fibra ad libitum sunt.
Fibra Bragg craticulae stabilizatio.
Integrated TEC frigidior, thermistor, et monitor diode.
Fibra amplificator flare.
Sensus & mensura.
TRADENDAE CATV.
DWDM systemata.
Systemata femtosecond.

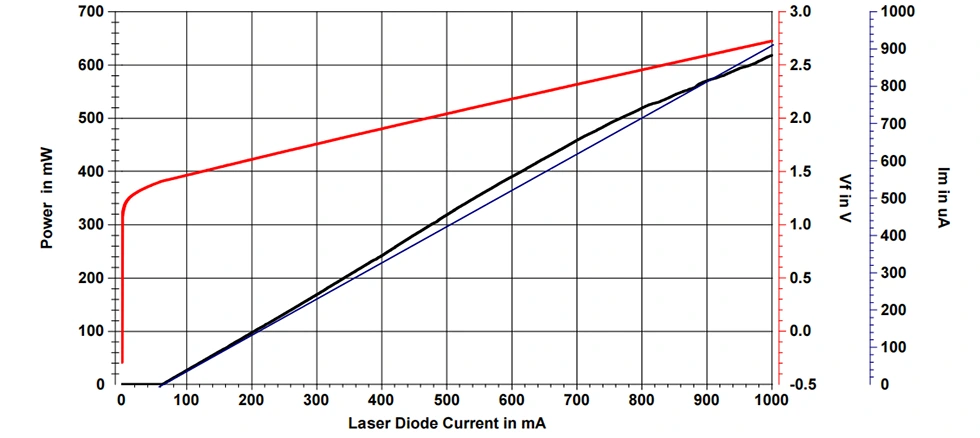

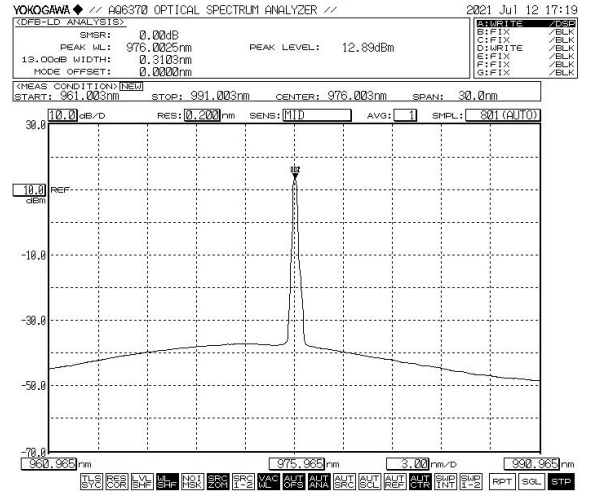

Spectrum typicum & PIV: 976nm, WL tolerantia +/-1nm, 600mW

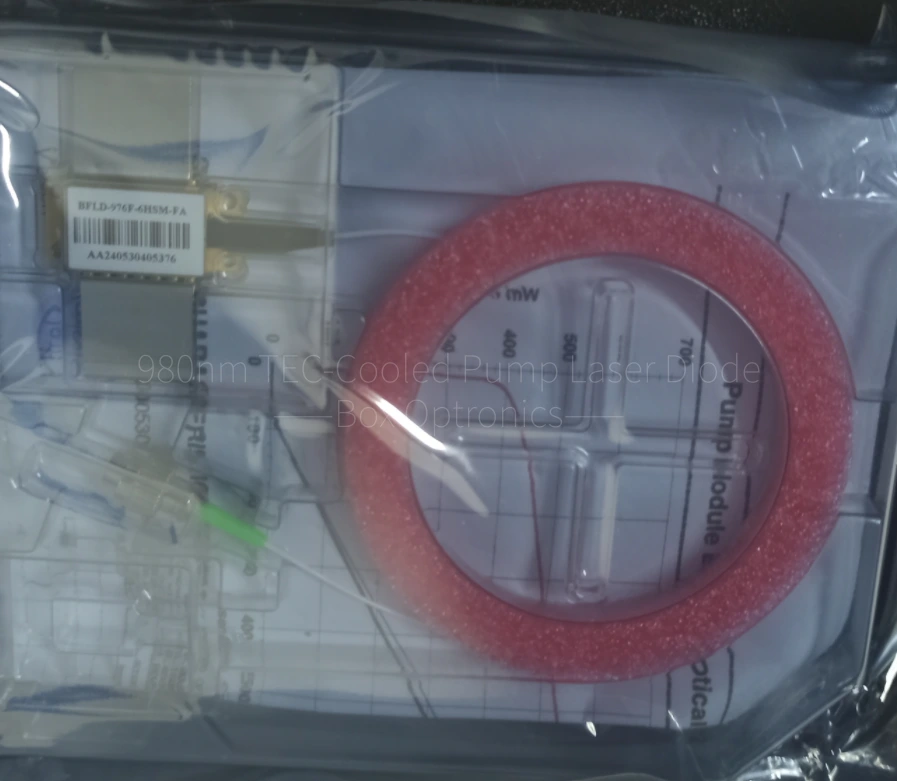

Exemplum stipare
|
|
Accessories |
quantitas |
|
1 |
980nm TEC-Cooled Pump Laser Diode |
1 |
|
2 |
Product Test Report |
1 |
*Standalone fabrica; non aedificatur in exactoris (externi exactoris ad libitum).
|
Nomen |
Necem |
FBG |
Output potentia |
Genus fibra |
Connector |
Tutela |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
980nm Pump Laser |
974:974nm 976: 976nm |
F: Cum |
2H:200mW 4H: 400mW 6H:600mW ... Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
N:Nulla FA: FC/APC SA: SC/APC Other |
0: nuda fibra 1:900um tubus solve |
eg: BFLD-976F-6HSM-N0
(Ordo information: 980nm TEC-Cooled Pump Laser Diode, papilio sarcina, 976nm, cum FBG, 600mW output power, SM fibra, sine iungo, nudum fibra).
Ad alia nativus requisita, pete: sales06@boxoptronics.com
Termini quote
(1) EXW:
Si DHL/UPS/FedEx rationem habes, Box Optronici suadeant utendo EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso naves sumptus pro productis compone.
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si aliqui sunt in stipite, citius exigetur.)
Logistics internationales capere possunt 3-5 dies operantes.
Cum operando, haec fabrica summus intensionem laser emittit; non directe in fibra faciei extremitatem inspiciat, ut sic faciat oculus iniuriam.
Quae res electrostatic-sensitiva est; quare stricta adhaesio ad mensuras anti-staticas requiritur in sarcina, translatione, et usu. Praeterea providendum est cavendum ne aestus copiae copiae, sicut defectus in detrimento permanentis machinae (v.g., pro certo instrumento proprio instituendo et gerendo carpi lorum anti-statici).
Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum e neruo inserens vel removens, pressionem non applica vel manicam in tergo technae habitationis sitam trahere. Ad machinas cum nexibus instructas, curabit ut et fabrica et iungo fibra eodem tempore tollantur durante institutione vel amotione.
Si fibulae solidamentum exigunt, temperatura solidatoria CCLX°C excedere non debet, tempusque solidandi X secundis excedere non debet. Praecipua ratio habenda est his: in processu solidandi ratio in impotenti statu esse debet, ferrum solidale rite fundatum est.
Ante omnia elementa posse, primum frigidiorem activate, deinde cum incrementali potentiae gradibus procedere, ne chip excalfaciat et oneret.
Tempus Warantum:
Libera reparatione vel reposito pro defectibus non humanis inductis intra annum ab emptione. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus warantum, libera reparatione vel subrogativa officia praestabuntur pro vitiis per proventus qualitas producta. Nihilominus, Box Optronici ius retinet recusandi gratuita officia reparandi in sequentibus casibus intra tempus praestat:
(I) Damnum causatur a naturalibus (exampla, fulgur, pulvis) vel influxus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.

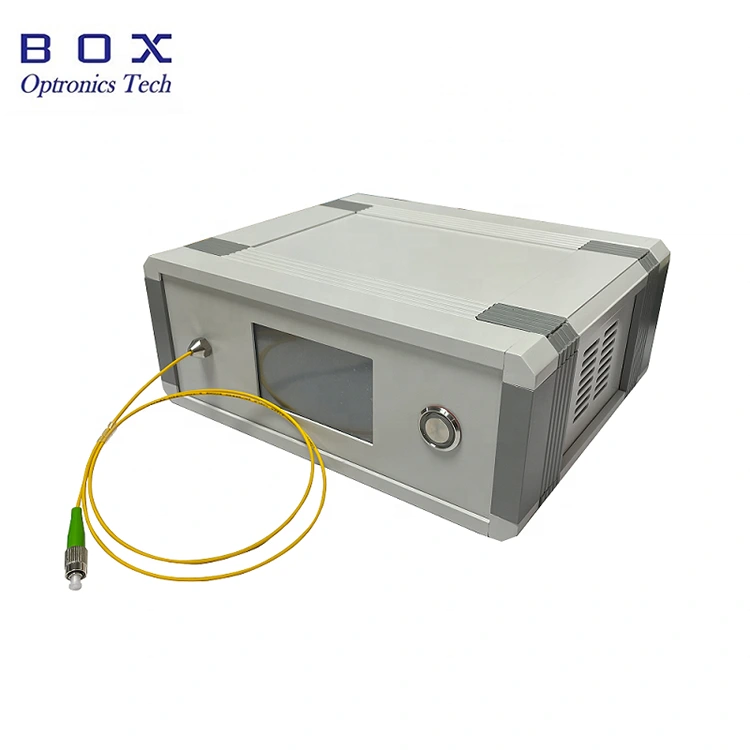

Available in a benchtop package with a touchscreen display; statim lucet in potestate.
