In TDLAS systemata gas sentientia, DFB (Distributum Feedback) laser fons lucis nucleus inservit. DFB lasers notae sunt lineis angustis, output unum longitudinalem, stabilitatem altam necem, tunability praecisam. Emissio eorum necem accurate aequare potest cum scopo gasi effusio lineae et per temperaturas iucundas vel venas eiecit ut possit scandere et deprehendere per effusio apicem, eosque optimam electionem efficere pro vigilantia gas industrialis, analysi environmental et inquisitione scientifica.

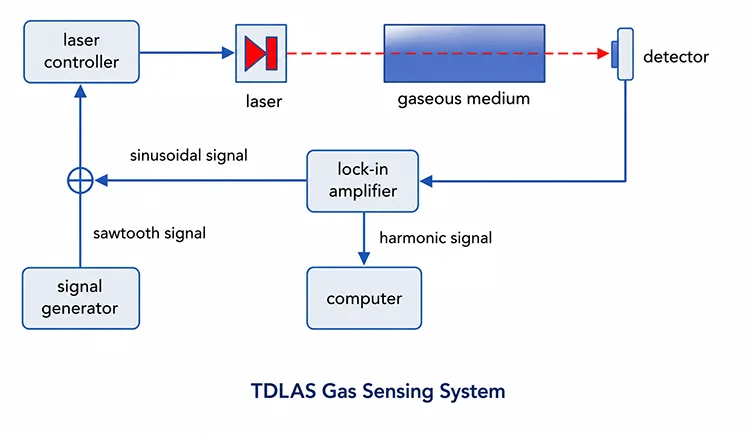

(1) The DFB laser emits a coherent, single-mode laser beam with a wavelength tuned to the target gas absorption line.
(2) Trans laser transit per cellam gasi in qua specimen mensurandum est.
(3) Gas trahit partem laseris luminis ad proprium necem, reliqua lux transmittitur.
(4) A photodetector captures the transmitted or reflected light, converting it into an electrical signal.
(5) Systema signum enucleat utendi cincinno detecto, demodulationi, aut Fourieriani algorithmos transformare ad intentionem gasi computandi secundum legem Beer-Lamberti.
|
Component |
Munus Descriptio |
|
DFB laser |
Laser fons angustus-linewidth unum modum praebet. Emissio eius necem modulatur per temperaturae imperium ad scandendum per effusio propriae lineae scopo gasi, dum iniectio vena modulatur in frequentia spectroscopiae (WMS) mensurae necem modulationis. |
|
Gas Cell |
Cubiculum signatum continens gasi scopum et viam opticam definitam praebens ad absorptionem mensurae. Temperamentum et pressionis modulorum imperium libitum stabilitatem mensurae melioris faciunt et errores minuentes per variationes environmental. |
|
Photodetector (PD) |
Signum opticum post commercium cum gas in vertit signum electricum ad amplificationem, demodulationem et intentionem analysin subsequentem. |
|
Spalatine trabem / Fibra Optica Coupler |
Trabs SCHISMATICUS systemati liberorum spatii optici congruit, dum fibra coniugator fibrarum omnium imaginum aptat. Laser scindit per semitas et mensuras. Relatio signum adhibetur ad ambigua potentiam laseris compensandam et accurationem mensurae melioris (libitum). |
|
Signum Processing System |
Signis photodetector infirmis amplificat et modulationem spectroscopiae (WMS) demodulationis necem facit, inter 1f/2f extractionem harmonicam, ut notitias gasi absorptionis obtineat et intentionem gasi determinet. |
|
Computatrum / Imperium System |
Systema temperantiae, parametri configurationem, acquisitionem datam, signum processus, calculus retrahitur, notitia repono, ac reale tempus visualisationi mensurarum proventuum. |
760nm 10mW DFB Papilio Laser Diode
1392nm 10mW DFB Papilio Laser Diode
1683nm 10mW Fibre Copulatum Laser
Summus potestas 1653.7nm 40mW DFB Papilio Laser
1651nm DFB Fibre Copulatum Laser Diode
1625nm DFB BTF Laser Diode?
1567nm DFB papilio laser diode
1580nm DFB SM PM

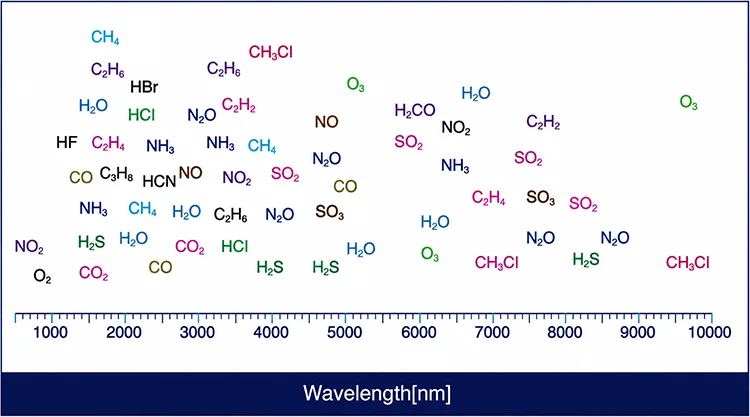

Q1 : Quae necem laseris DFB in TDLAS typice adhibet?
A1;
|
|
Gas |
Necem(um) |
|
1 |
CO2 |
1572.45 |
|
2 |
O2 |
760 |
|
3 |
CH4 |
1653 |
|
4 |
N2O |
1392/2257 |
|
5 |
CO |
1566 |
|
6 |
NH3 |
1512.2 |
|
7 |
SO2 |
7160 |
|
8 |
NO |
1800/2650 |
|
9 |
H2S |
1574.5/1590 |
|
10 |
C3H8 |
3370 |
|
11 |
SF6 |
1576.3 |
|
12 |
C2H2 |
1531.64/1521 |
|
13 |
C2H4 |
1625.9 |
|
14 |
C2H6 |
1683.1 |
|
15 |
HCI |
1742 |
|
16 |
HF |
1278/1273 |
|
17 |
HCN |
1540 |
Q2: Utrum laser DFB separatorem requirit?
A2: Dissolatores optici commendantur in systematibus fibris-nistis TDLAS vel in configurationibus cum notabili reflexione posteriori optica. Possunt etiam esse utiles in libero-spatii setups ubi residua considerationes existunt. Isolator opiniones opticas supprimit, modum saliendi, frequentiam instabilitatem, et ambigua potentiae output praeveniens, ita ut stabilis unius modi laseris operatio ac stabilitas basilineae mensurae melioratur.
Q3: Cur DFB laseris lucis praelatus fonte pro TDLAS pro FP vel VCSEL laser?
A3: DFB lasers, crates integrata Bragg, stabilis unica frequentia, emissionem angustam lineamque altam cum SMSR (>35dB) ac modo salitulam praebet. In comparatione, FP lasers emissionem multi-longitudinalem modum emissionis et stabilitatem necem strictam exhibent, dum VCSELs typice offerunt arctatam extensionem, quae debitam effusio notam plene operire non potest. Superior spectris puritas ac stabilitas DFB laserarum incedit significanter detectionem harmonicam SNR emendant, quibus praelatus lucis fons est summus praecisionem WMS-TDLAS (1f/2f) sentiendi gas.
Q4: Quaenam sarcina optiones lasers praesto sunt pro TDLAS DFB?
A4: Duo fasciculi amet:
①14-pin Papilio sarcina: Integrat TEC, NTC thermistorem et monitor photodiodum, cum isolator optical opticus. Late adhibeatur in systematis TDLAS fibrarum subtilitatis coniunctarum accuratam temperationem et potentiam stabilizandi requirentes.
②TO-can (TO5/TO46): Solutio compacta ad liberum spatium designatum vel figurarum output collimatum. Typically caret integrali TEC potestate ac temperatura externam stabilizationem requirat. Apta est ad iter gas sensitivum sumptus-sensitivos et minuendos apertas applicationes sentiendi.
-
