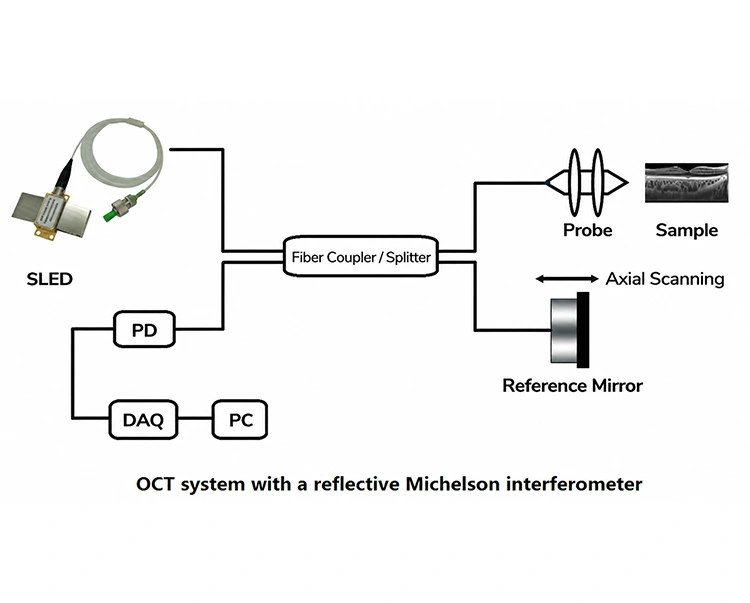

(1) Lux emissa per latam, humilis cohaerentiae fonte (ut tragula) in duas trabes scinditur per trabem SCHISMATICUS (seu fibra coniugator), brachium et bracchium specimenque respective intrans.
(2) Lumen in bracchio referente per speculum refertur.
(3) Postquam lux in sample bracchio texta vel materia quaesita illuminat, lux dissipata ex variis profundis redit.
(4) Duae trabes ad trabem SCHISMATICI redigunt; impedimentum signum non generatur nisi cum differentia optica inter duo bracchia cadit intra cohaerentiam longitudinis luminis. Haec brevis cohaerentia longitudo praestat altissimam resolutionem axialem systematis.
(5) Per explorando situm relationis speculi vel frequentiam rapientis adhibendo ad impedimentum acquirendum significationibus, ratio potest duos dimensivas vel tres dimensivas imagines tomographicas emplastri iacuit instaurare.
|
Component |
Munus Descriptio |
|
Sled lux Source |
Lucis cohaerentiam lato bandam praebet, inserviens ut nucleum lucis principium pro OCT systematis ad altam resolutionem axialem consequendam; typice operatur in cohorte prope-infrara 800-1550 um. |
|
Fibra Coupler / Splitter |
Fons iubar scindit in exemplum brachii et brachium respectum, et resonationes ab utroque brachio in detectoris signa componit. |
|
Probe |
Trabes levis in superficiem seu interiorem specimen ponit, et signa optica dorsum reflexa/dispersa e diversis profundis colligit. |
|
Speculum Reference |
Respicientia stabilis viam opticam praebet. Iter opticum longitudinis brachii referentis per axialem perscrutationem mutat, impedimentum insignem congruentem percipit cum luce reflexa e diversis profundis sample, et profunditatem definitam intuens complet. |
|
PD |
Impedimentum detegit signa optica a brachio specimen et brachium referentia. |
|
Data Acquisitione System (DAQ) |
Convertit photoelectric signa in signa digitales pro tempore reali processui et repositioni a computatorio. |
|
PC |
Processus interventus acquisitae per algorithms annuit ut Fast Fourierus Transform (FFT), et summa resolutio 2D vel 3D imagines tomographicae exempli reficit. |

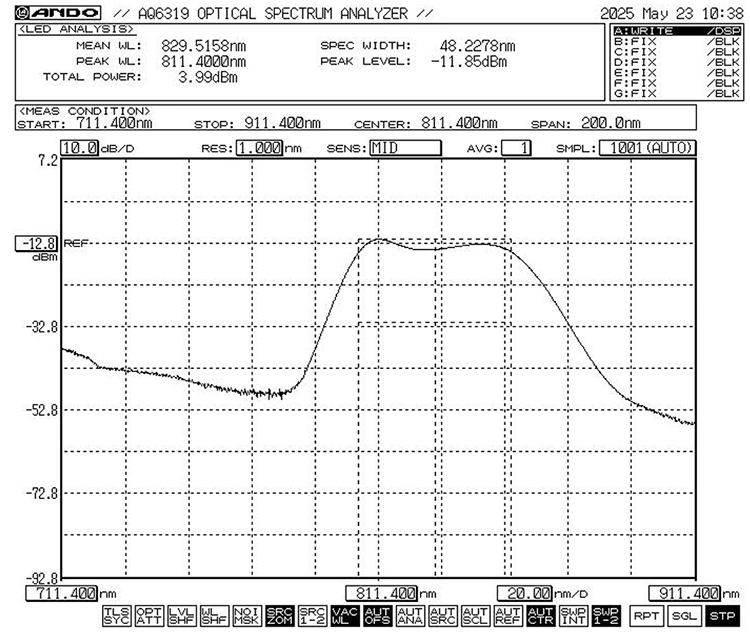

840nm 20mW SLED broadband lux Source
Q1: Quid necem (in um) luminis latioris SLD typice in OCT adhibitum est?
A1: Biomedica Imaginatio → 800-1060nm;
Industriae Inspectionis/Fiber Optica Applications → 1300-1550nm.
Q2: Utrum lux latae latae instrumenti segregatorem requirat?
A2: Pro applicationibus industrialibus, necesse est ut potentiae opticae reflexae magnitudinem perpendat; si casus ferat, multi separatim requiri possunt.
Q3: Num lucis SLD fontes praebes venientes cum aedificato-in circuitu coegi?
A3: Imo, solutiones modulares offerimus quae chip laseris, circuitus agitatoris integrant, et (libitum) fibra coniugator. Hoc permittit ad usum directum vel ulteriorem integrationem systematis sine necessitate emptoris ad connectendum externum exactoris.
-
