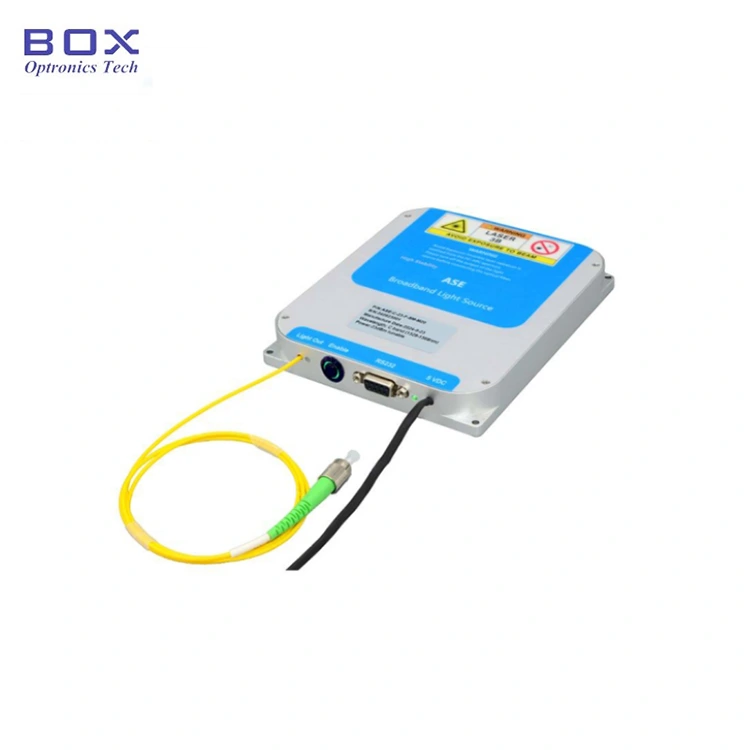

This is an L-band ASE Broadband Light Source offers a stabulum, 10~ 200mW summus potentiae lucis principium in L-band necem (MDLXVII~1603nm). Designatum ad applicationes altas accurate, latum praebet spectrum et humilis strepitus output, faciens specimen communicationis opticae, sentiendi fibra, et medicorum imaginatio.
|
Item |
Unitas |
Values |
Notae |
|||||
|
Spermatophyta |
nm |
1567~1603 |
|
|||||
|
Output potentia |
mW* |
10; |
20 |
50 |
100 |
200 |
|
|
|
Densitas potentiae spectris |
dBm/nm |
≥-6; |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
Potestas regulatio range |
- |
10%~100% |
Libitum |
|||||
|
Spermatophyta |
dB* |
≤2.5 (Typ.), ≤3 (Max.) |
|
|||||
|
Output solitudo |
dB* |
≥35 |
|
|||||
|
Virtus instabilitas |
dB* |
≤±0.02 (15min.); |
≤±0.5%; ≤±1.2% |
|||||
|
PER |
dB* |
≤0.2 |
≥23 |
|
||||
|
Pigtail fibra |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Communicationis interface |
- |
Tactus screen / DB9 Feminae (RS232) |
Benchtop |
|||||
|
DB9 Male (RS232) |
OMNIBUS |
|||||||
|
Potentia copia |
- |
AC 110~240V, <30W |
Benchtop |
|||||
|
DC 5V, <15W |
OMNIBUS |
|||||||
|
Dimensiones |
mm |
255(W)×285(D)×115(H) |
Benchtop |
|||||
|
150(W)-125(D)×20(H) |
OMNIBUS |
|||||||
|
70(W)×90(D)×15(H) |
OMNIBUS |
|||||||
|
operating temperatus |
℃ |
-5 ~ +55 |
|
|||||
|
humiditas operating |
℃ |
0~70% |
|
|||||
● Spectral idipsum ≤2.5dB;
● 10/20/50/100/200mW output potestas, 10~100% aptabilis;
● DB9 Feminae (RS232) communicationes pro facili integratione.
1. Product Applications-L band ASE Broadband Lux Source
● Optical über sentiendi;
● Medical imaginatio;
● Optical über communicationum.

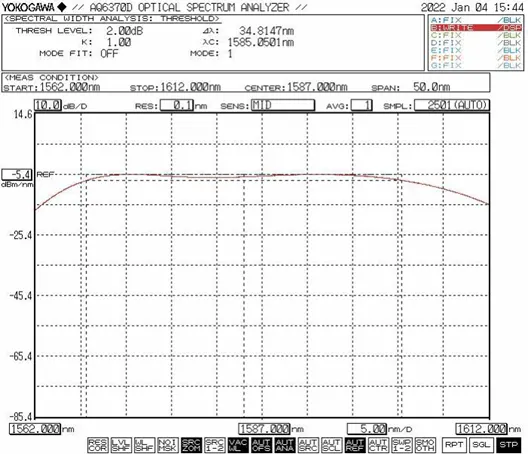

Typical spectrum
Standard Accessories
|
|
Accessories |
quantitas |
|
1 |
ASE fons lucis (Module Host) |
1 |
|
2 |
USB-RS485 DB9 Data Cable |
1 |
|
3 |
Virtus Adaptor (Libitum) |
1 |
|
4 |
Product Test Report |
1 |
|
5 |
Operatio manual |
1 |
Step1.Unpacking et Conventus: Quaeso reprehendo an accessiones perfectae
ante ecclesiam.
Step2.Connecting Fibra Jumpers: Open pulvis pileus ad fibra connexoris vel flangae, fibra extremitas faciei siste, et coniungere fibra vel splice fibra in fabrica vel potentia meter ut probetur confirmato nuUam coinquinationem vel molestiam.
Step3.Connecting potentia nibh ac Serial Cable: Coniunge lucis principium moduli et potentiae adaptor; connect iubar moduli et computatorium cum fune USB-RS232 signo. (Nota: Computatrum oportet ut primum exactoris portum Vide inaugurare. A coegi potest esse inventa in CD-ROM vel ex capsa Optronics comitatu nactus).

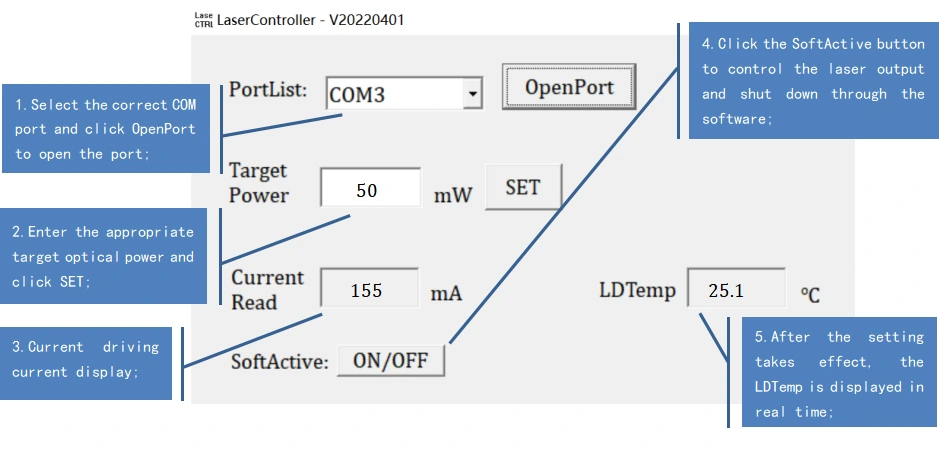

Setp4.Use: aperi lumen fontem activation switch; the light source output indicator lux in est et ibi est potentiae optica output. Hoc tempore, vis operativa et vis optica potentiae parametri ab hospite computatorii novissime shutdown profecti sunt. Possunt esse temperatae sunt atque servatae in exercitum software (modo exemplar versionis cum potentia Novifacta).
Step5.After usus: preme in proxima puga, averte vim copiam et disiunge fibra xxxvi.
|
Nomen |
Spermatophyta |
Output potentia |
Genus fibra |
Potestas Populus Novifacta |
Dimension |
|
ASE |
-L |
-XX |
-XX |
-XX |
-X |
|
ASE fons lucis |
L:L-band |
10:10mW 20:20mW 50:50mW 1H:100mW 2H:200mW |
SM:SMF-28 PM:PM1550 |
(*T: with) |
M15 : OMNIBUS M20 : OMNIBUS B:Benchtop |
eg: ASE-L-2H-SM-T-B
(Ordo informationis: L-band ASE Broadband Light Source, 200mW output potentia, potentia aptabilis, cum S. M. fibra, sarcina scamni).
Ad alia nativus requisita, pete contactum: sales06@boxoptronics.com
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
(3) Alii
Termini solucionis
PayPal et T/T praesto sunt.
Circiter 10-15 dies laboris productio capit. (Si sunt quaedam in stirpe, citius uit).
Logistics internationales capere possunt 3-5 dies operantes.
Non commendatur fibra optica saepe obturaculum et unplug iungo ad output finem. Hoc iuvat vitare contagione pulveris qui can auget insertionem damnum vel causam iungo finem face ut ardeat.
● Cum exstiterint, primum confirma vim switch et clavis switch aversae sunt, tunc connectere opes. Cum clauderetur in primo arceatur clavis transibit; postquam status indicator lux exit, disiungo potentiam. Do non abscisa potentia directe dum lumen fonte operatur.
Si fibra output coniungi debet cum alia fibra, est splicer fusionem uti commendatur.
● Cavendum est a umore, pulvere, et corrosione; copia in sicco loco.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
