1 . Introductio 1030nm 200mW 100KHz DFB Gloria Laser Diode
2. Technical Specifications
3. Product Features
4. Typical Applications
5. Product Details
6. Informationes iussis
7. Datasheet et testsheet
VIII. Termini quote et solucionis
VIIII. Duc tempus
10. Operatio Praecipua
11. Qualis Fides et Post-Sales Service

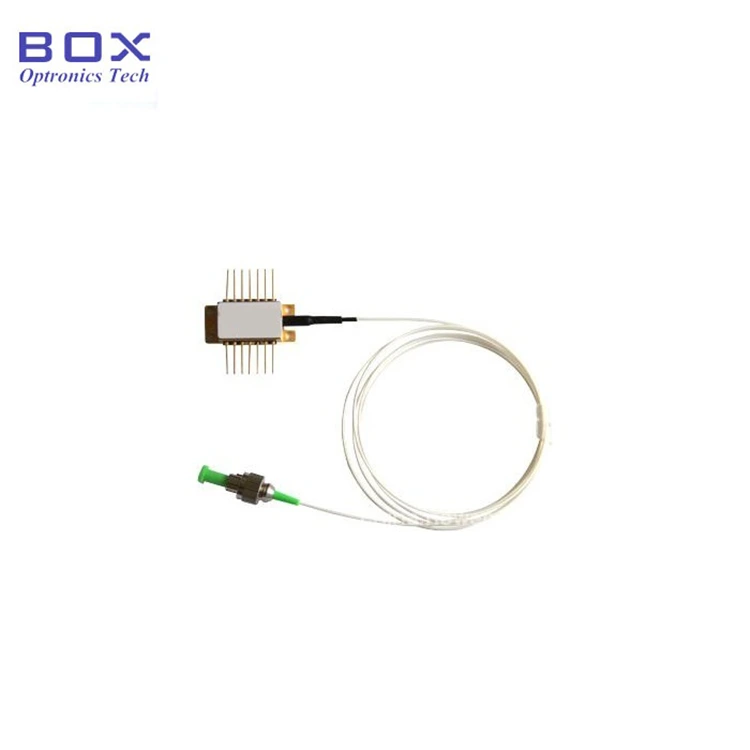

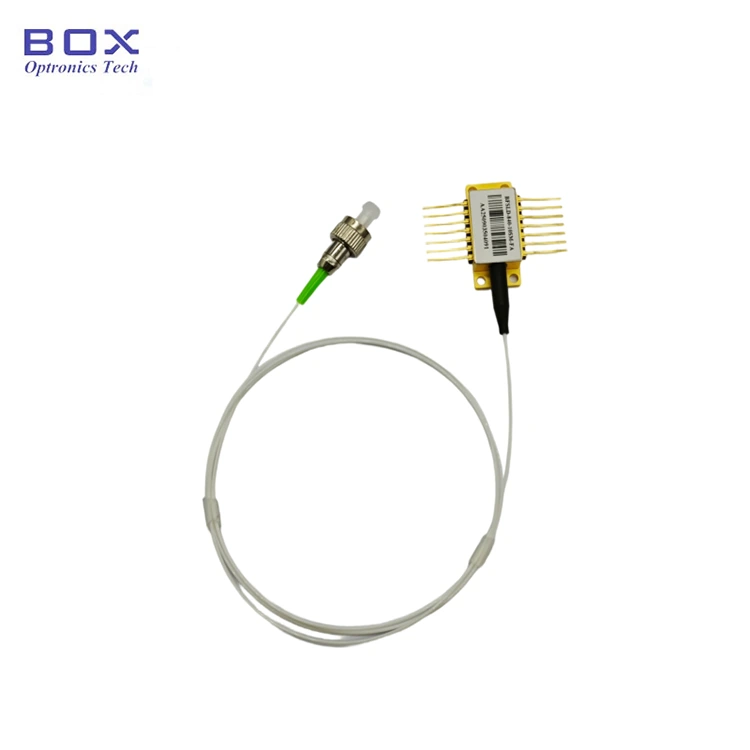

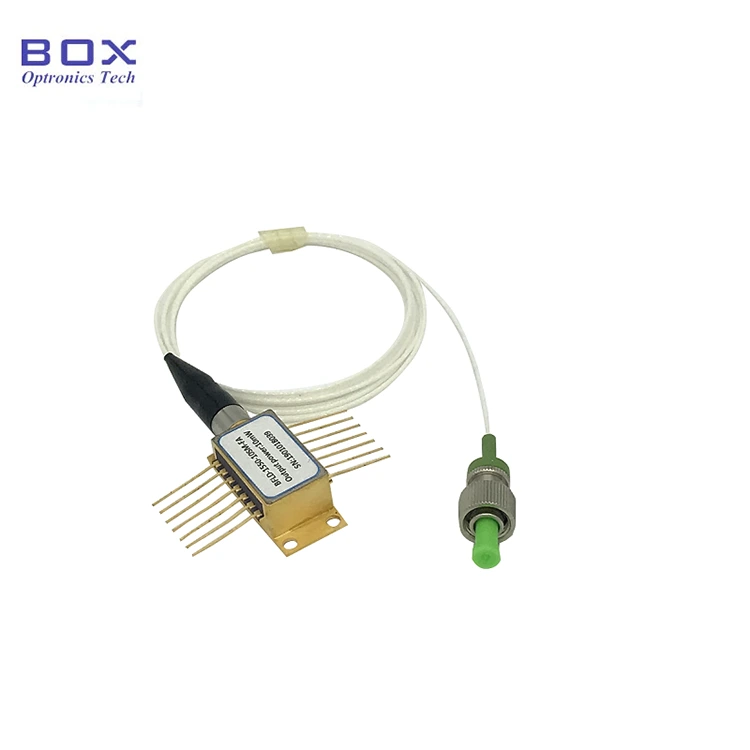

Hoc est 1030nm 200mW 100KHz DFB Papilio Laser Diode, tolerantia necem +/-2nm, papilio 14-clavum involucrum; and PM980 iiber. Comprehendit vim altam output et angustam lineam, et integrat TEC et thermistor. Apta ad sentiendum et imaginandum optica. Quaeso ea uti sub ESD praesidio.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
Centrum adsum |
λ |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
Optical output potentia |
PO |
TL=25℃ |
— |
200 |
— |
mW* |
|
Limen current |
ITH' |
TL=25℃ |
— |
45 |
70 |
ma |
|
Operans voltage |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
Operans current |
Iop |
POP=200mW(CW) |
— |
300 |
500 |
ma |
|
Linewidth latitudine |
λ |
— |
— |
30 |
100 |
KHz |
|
Parte modus suppressionis ratio |
SMSR |
— |
— |
40 |
— |
dB* |
|
Polarization exstinctio ratio |
ER |
— |
18 |
— |
— |
dB* |
|
Temp.wavelength coefficiens |
λ/ΔT |
— |
— |
0.08 |
— |
nm/ |
|
MPD Responsivity |
IMON/POP |
@-5V bias voltage |
1 |
— |
30 |
μA/mW |
|
Thermistor resistentia |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 fibra pigtail;
● 200mW princeps output potentia;
● Infra 100kHz lineola angusta;
● 14-pin BTF sarcina cum TEC, thermistor et Monitor PD.
● Lidar;
● Fibra sentiendi optici ;
● Spectroscopy;
● Semen principium lasers.

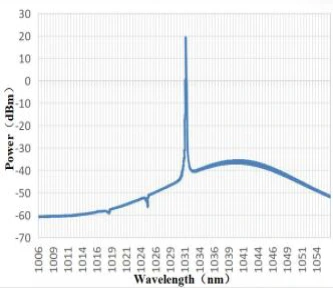

● Spectrum typicum: 1030nm, +/-2nm tolerantia necem.

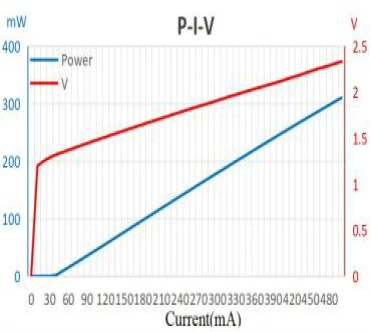

PIV-1030nm 200mW 100KHz DFB Papilio Laser Diode

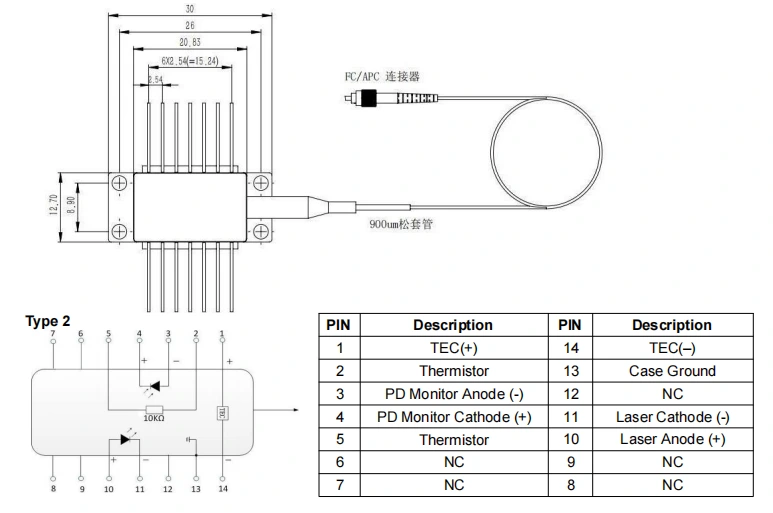

Package drawing&PIN-OUT Definition(Unit:mm) -1030nm 200mW 100KHz DFB Gloria Laser Diode
FAQ
(1) Licetne mutare necem aptando currentem? Quid est ambitus?
-- Ita. Praesens necem coefficiens est 0.01 nm/mA et temperatura necem coefficiens est 0.1 nm/℃. Circulus WL aptabilis est circa centrum WL+/- 1 um.
(2) Quid pigtail longitudo?
——1.2+/-0.1 meter.
(3) Quae est potestas regulae ambitus?
--10~100%
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
PIN-E) |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
Angusta linewidth laser diode |
1030: 1030nm |
2H:200mW |
PM : PM980
|
FA: FC/APC SA: SC/APC Other |
NULL: typus 2 sentinam pin |
eg: BNLD-1030-2HPM-FA
(Informatio ordinis: 1030nm 200mW 100KHz DFB Papilio Laser Diode cum PM980 fibra, FC/APC connector, sentinam pin).
Ad alia nativus requisita, pete contactum: sales06@boxoptronics.com
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
(3) Alii
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
Laser Radialis DISCRIMEN: Cum in fabrica in operatione laser trabem altam intensionem emittit. Noli respicere directe ad villi end-face, ut hoc oculus laedat.
ESD Praesidium: Hoc est fabrica electrostatic-sensitivo. Ideo stricte anti-staticae tutelae mensurae debent in fasciculo, translatione et usu adhaerendum. Accedit cautiones adsumendum ne potentiae copia aestuat, ut defectum inveniatur in permanent damnum ad fabrica (exempli, curare propriis apparatu grounding and gerunt anti-static carpi corrigiam).
Fibra et Fabrica Tractantem: Optical fibrae fragiles sunt. Noli trahere machinam fibra utens. Cum inserendo vel fabricam e neruo removens, pressionem adhibere noli vel adtrahere manica tergo fabrica dui. Ad machinas connexiones instructas; ut simul erigantur et fabrica et fibra iungo per institutionem vel remotionem.
Pin Soldering Requisita: si paxillos solidari necesse est, temperatura solidatoria CCLX°C excedere non debet; solidatorium tempus non excedunt X seconds. Peculiari attentione sequenti: durante processu solidandi, machinatio in impotenti esse debet status, et ferrum solidale rite fundatum est.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
