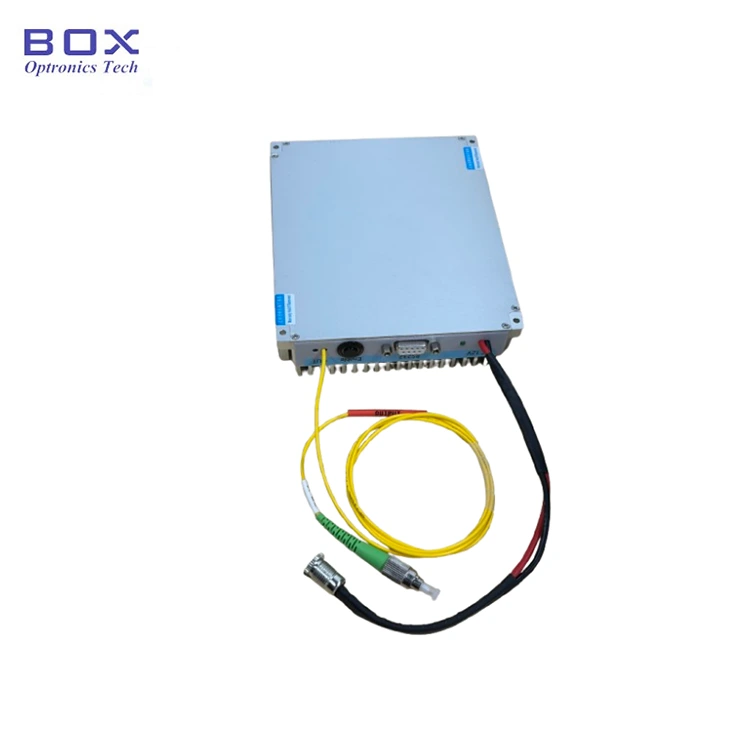

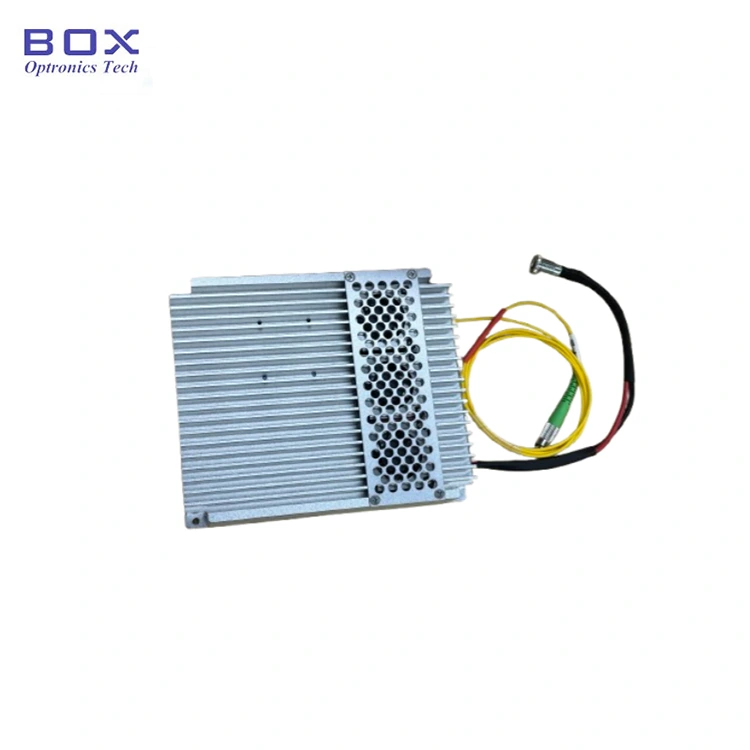

Hoc est 1550nm 3kHz Ultra-Narrow Linewidth Fibre Laser adhibito erbio-doped fibra DFB structurae cavitatis laseris, cum CW output . potentia 50/100/200/500/1000mW ad libitum, Sed 3dB minus quam 3kHz, necem firmum sine modo circumsiliens. Benchtop ac figurationes modulari sustinet cum RS232 communicationis interface et vigilantia software ad systema integratio. Apta ad sentiendum distributa et cetera.
|
Parameter |
Unitas |
Typical |
Animadverte |
|
|
operating adsum |
nm |
1550±0.1 |
1540~1570 (nativus) |
|
|
Tardus temperatus tuning range |
nm |
±0.1 |
|
|
|
Output potentia |
mW* |
50/100/200/500/1000 |
|
|
|
Spectrale linewidth@3dB |
kHz |
<3 |
linewidth 20dB / 20 |
|
|
Latus Modus Suppressione Ratio |
dB* |
≥60 |
|
|
|
Necem instabilitas |
MHz |
≤±25 |
|
|
|
Modus working |
— |
CW |
Continua lux |
|
|
Virtus instabilitas (brevis-terminus 15mins) |
dB* |
≤±0.02 |
Aequivalentiam ≤ ± 0.5% |
|
|
Virtus instabilitas (Longum-terminus 8hours) |
dB* |
≤±0.05 |
Aequivalentiam ≤ ± 1.2% |
|
|
Genus fibra |
— |
SMF-28 |
Random polarisation |
|
|
— |
PM1550（PER>23dB） |
Linearibus polarisation |
||
|
Pigtail Connector Type |
— |
FC/APC |
Vestibulum |
|
|
Dimension |
50/100/200mW |
mm |
255(W)×285(D)×115(H) |
B1: Benchtop |
|
500/1000mW |
255(W) 322(D)×115(H) |
B2: Benchtop |
||
|
50/100/200mW |
125(W) × 150(D) -31.5(H) |
M31: Module |
||
|
500/1000mW |
139(W) × 235(D) 70(H) |
M70: Module |
||
|
Potentia copia |
V |
100~240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
OMNIBUS |
|||
|
Communication Interface |
— |
DB9 Male(RS232) |
|
|
|
operating temperatus |
℃ |
-5~+35 |
|
|
|
Repono temperatus |
℃ |
-40 ~ +85 |
|
|
● Spectral lineola ≤3 KHz;
● Omnes-fibra cavitatis resonantis DFB;
● Necem stabulum sine modo saliendi;
● DB9 Feminae (RS232) communicationes pro facili integratione.
● LiDAR;
● Acoustic sensoriis, hydrophones;
● Fibre Optic Distributa Sensus.

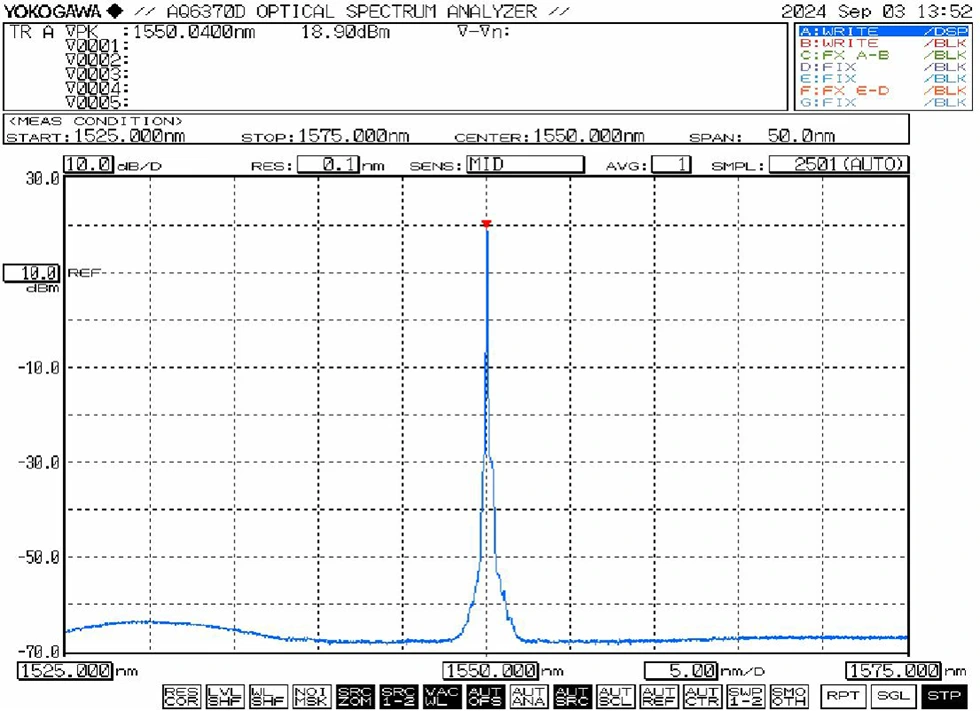

● Spectrum Typicum: 1550nm

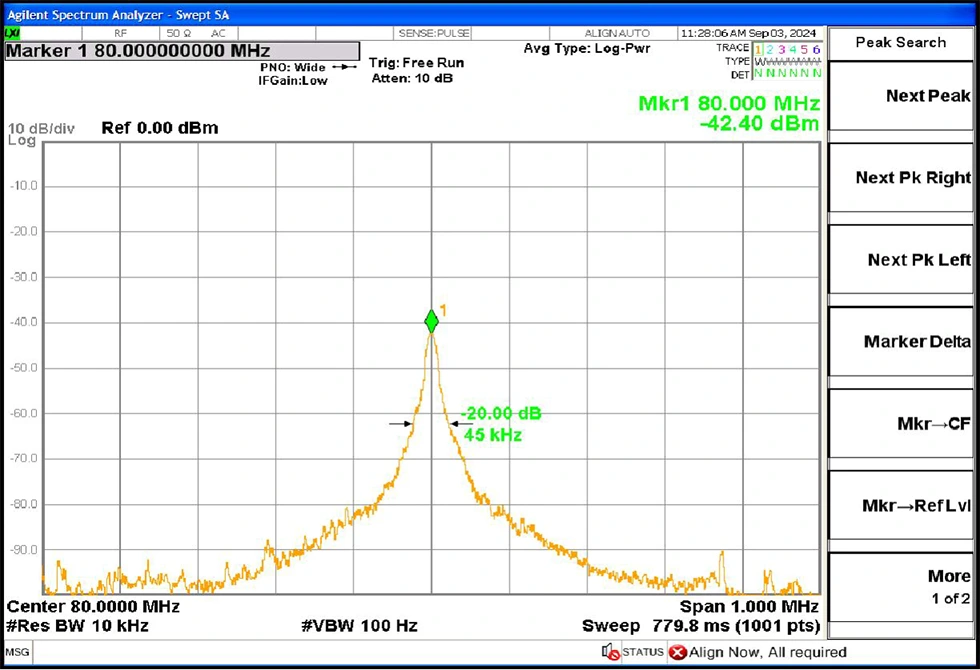

● Linewidth Typical: 3dB spectris linewidth≤3 KHz (aequalis 20dB linewidth / 20)

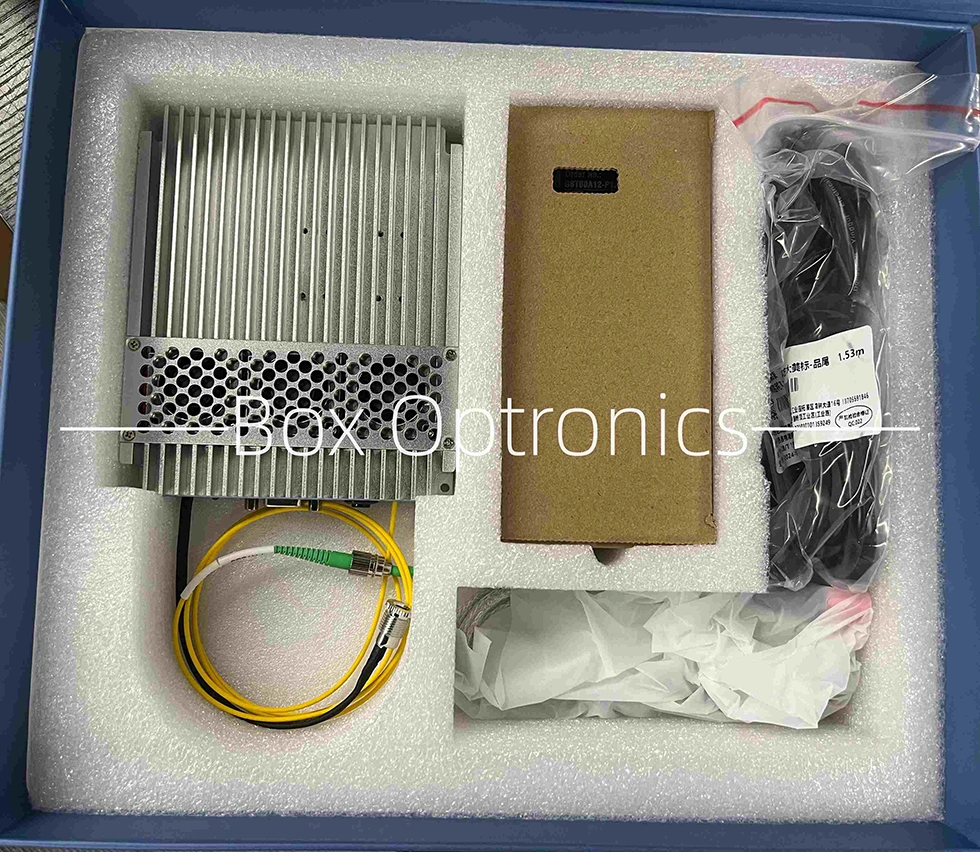

Packaging example

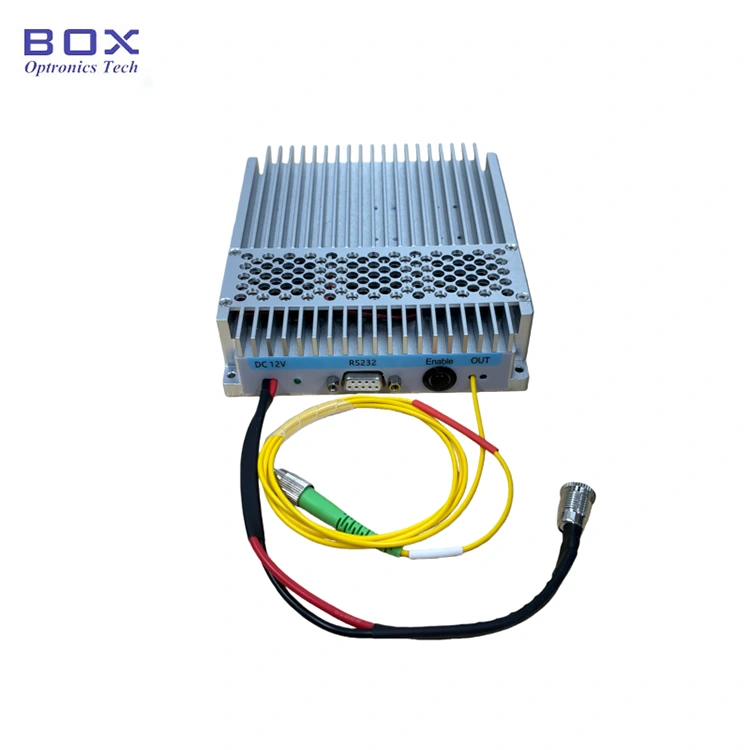

1.Appearance: Modulus includit potestatem connectoris, virtutis indicator, RS232 communicationis interface, output activation switch, et laser output fibra port.
2.Power Supple: Potestas portus vexillum DC5.5×2.1mm interface utitur. Utere modo originali virtutis adaptor matched (DC5V aut DC12V). Impropria potentia adaptors lucis principium laedat. A informibus U- iungo potentia funem connectens ad switch potentia copia est available in petentibus tempus emptionis.
3.Connecting Fibra Optic DESULTOR: Aufer a cap pulvis fibra iungo, finem faciei contaminationis vel damni inspice, et in tuto collocet munditiae ante connectens aliis fibris artibus seu experimentum apparatum. For summus virtutis exempla, fusione splicing commendatur.
4.Connecting OMNIBUS ad Hostiam Computer: utere inclusa USB-RS232 Vide funem datae ad coniungere moduli ad computatorium. install the dedicatum Vide agitator (provisum a fabrica) communicandi facultatem. Sine auriga, programmata exercitus ad modulum coniungere non possunt.

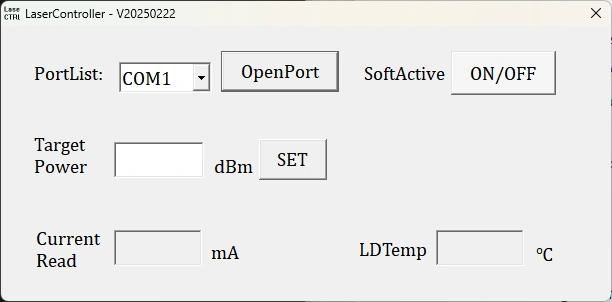

5.Software, exercitum software permittit adjusting output potentia et moderans laser output per the "SoftActive" deprimendo. Interretiales programmata pone sentinam current, output potentia, et temperatura vigilantia status.
6.Parameter Memoria: Occasus et status figuratus per programmatum automatice in modulo's servatae sunt interna memoria. Nullus hospes computatrum nexum requiritur, si parametri non eget modificatione.
|
Nomen |
Necem |
Output potentia |
Potestas Populus Novifacta (optional) back |
Genus fibra |
Dimension |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Laser fibra angusta linewidth |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000: 1000mW |
T: power vocabulary |
SM:SMF-28e PM:PM1550 |
B1/B2:Benchtop M31/M70 : OMNIBUS |
eg: NLFL-1550-50-T-SM-M
(Informatio ordinis: 1550nm 3kHz Ultra-Narram Linewidth Fiber Laser, 50mW output power, potentia vocabulary, SM fibra, sarcina moduli).
Ad alia nativus requisita, pete contactum: sales06@boxoptronics.com
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
(3) Alii
Termini solucionis
PayPal et T/T praesto sunt.
Circiter XV dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
1. Operatio Notae et Sustentacionem-1550nm 3kHz Ultra-Narram Linewidth Fibra Laser
Vitare crebris linamentis / unplugging fibra connexiones ne pulvis cumulus et finis damnum faciei.
Tersus fibra connexiones cum linteolo liberum extergimus et inspicere cum a fibra ante nexum finem-faciem detector. Semper coniungere / disconnect fibris sine viribus face- nis vitare ardentem. Pileus insuetus connexiones cum pulvere galeros.
● Repone apparatum in sicco, humore libero environment.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
