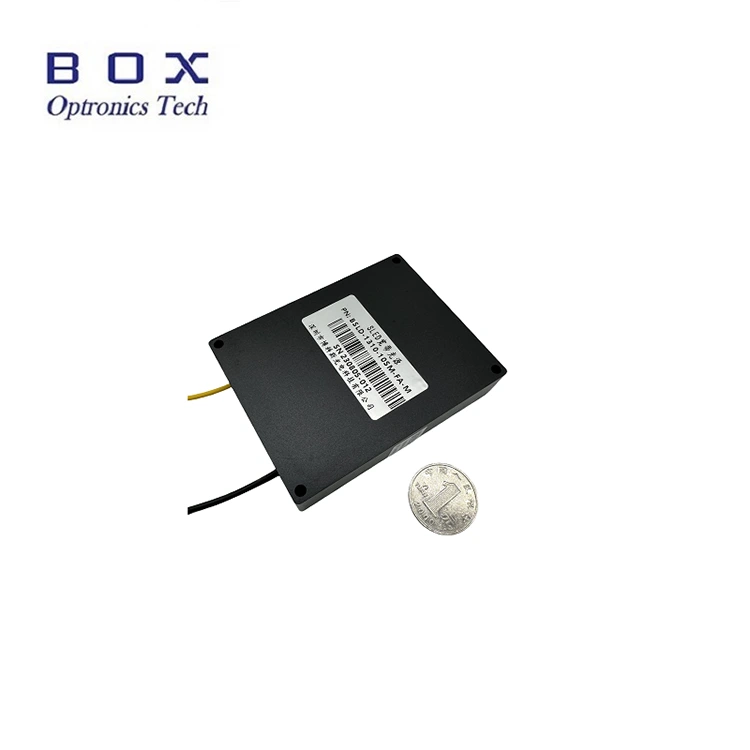

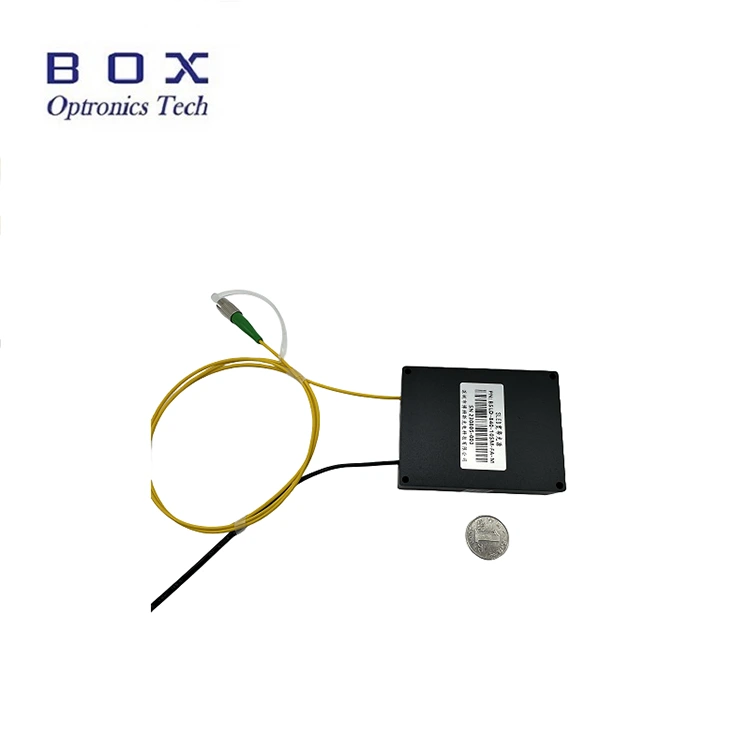

Hoc est 1060nm 1064nm SLD Lux Fons technologiam superluminescentem adhibens, cum output potentia 5mW et 15mW ad libitum, -3dB latitudo super 15nm, spectrum planum, laniatus humilis et praestantia stabilitate diuturna. Probatio et figurarum modularum cum RS485 communicationis interfaciem et vigilantiam programmatis integrationis sustinet. Apta über sentiendi et medicinae imaginatio. Quaeso utere cum intentione aestimata, temperantia et humiditate moderari, dissipationem caloris boni invigilare, output onerare et contaminationem vitare.
|
Morbi laoreet |
Unitas |
Precium |
Nota |
|
|
operating adsum |
nm |
1060 |
±20 |
|
|
Output potentia |
mW* |
>5 |
>15 |
Vestibulum |
|
-3dB Bandwidth |
nm |
>15 |
>15 |
|
|
Breve tempus stabilitatis |
dB* |
≤±0.03/15 min |
|
|
|
Diu terminus stabilitatis |
dB* |
≤ ± 0.05/8 horas |
|
|
|
Optical isolator |
dB* |
- |
Libitum |
|
|
Fibra connector |
- |
FC/APC |
nativus |
|
|
Genus fibra |
- |
Hi780 aut PM850 |
|
|
|
Demension |
mm |
195(W)-220(D)-120(H) |
Benchtop |
|
|
Demension |
mm |
70(W) -90(D)-18(H) |
OMNIBUS |
|
|
Potentia copia |
V |
AC 110~ 240V |
Benchtop |
|
|
Potentia copia |
V |
DC 5V/4A |
OMNIBUS |
|
|
Communicationis interface |
- |
DB9 Male(RS485) |
OMNIBUS |
|
|
operating temperatus |
℃ |
-5 ~ +55 |
|
|
|
Repono temperatus |
℃ |
-40 ~ +85 |
|
|
Humilis tremor larvae;
● spectrum planum;
● DB9 Male (RS485) communicationes pro facili integratione.
● fibra optica sentiendi;
● Medicinae imaginatio;
● Gyroscope Fibre-Optic (FOG).

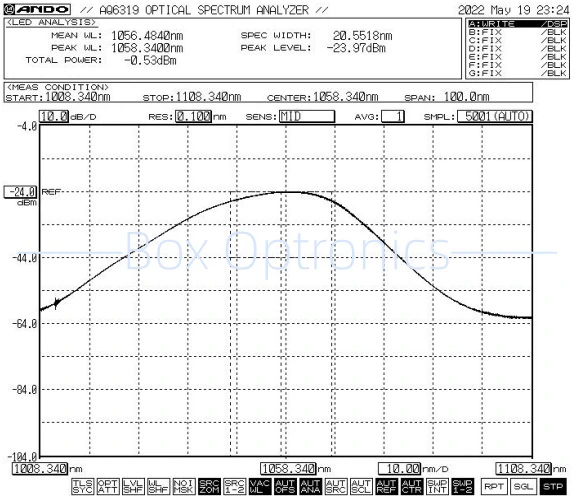

● Spectrum Typicum: -3dB Bandwidth Min.15nm / Typ.20nm

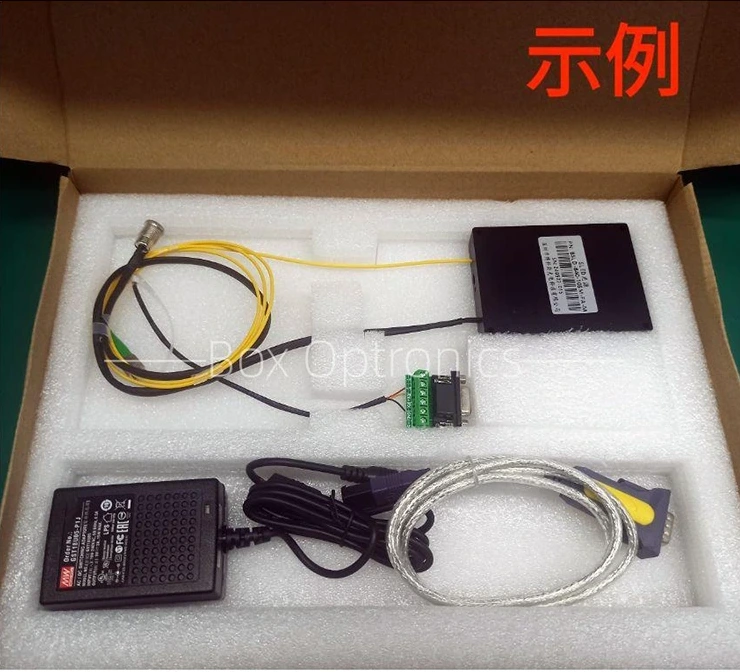

Standard Accessories
|
|
Accessories |
quantitas |
|
1 |
SLED fons lucis (Module Host) |
1 |
|
2 |
USB-RS485 DB9 Data Cable |
1 |
|
3 |
Viridis Portus Cable |
1 |
|
4 |
Virtus Adaptor (Libitum) |
1 |
|
5 |
Product Test Report |
1 |
Step1.Unpacking: Ante ecclesiam, vide num omnes accessiones integrae sint, incluso sLed fons lucis moduli, USB cable data, funis portus viridis, potentia adaptor, fama probata, etc.
Step2.Potentia copia: Connexa ad DC mutandi copiam copiae vel potentiae regularis quae copiae suae potentiae obvenit requisita. Sola utere originali potentia adaptans comparata (DC5V vel DC12V). Impropria potentia adaptors lucis principium laedat. (Potestas adaptor secundum signa localia suppleta).
Step3.Fibra output connectens: Aperi puluerem pileum in fibra iungo vel LABIUM, fibra extremitas faciem preme, et fibra fibra vel splice fibra ad metri fabricam vel vim metri ad probandum confirmans nullam esse labem et damnum.
Setp4.Pertinent ad computatorium exercitum: Utere Portus Cable viridis et USB-RS485 DB9 Data Cable coniungere 1060nm 1064nm SLD Lux Fons et computatorium; computatorium primum debet dedicatum Vide portum coegi ad cognoscendum USB-RS485 Vide portum datae cables, alioquin exercitum programmatum computatorium et fons lucis modulus recte coniungi et communicari non potest. Interroga Box Optronics pro auriga.

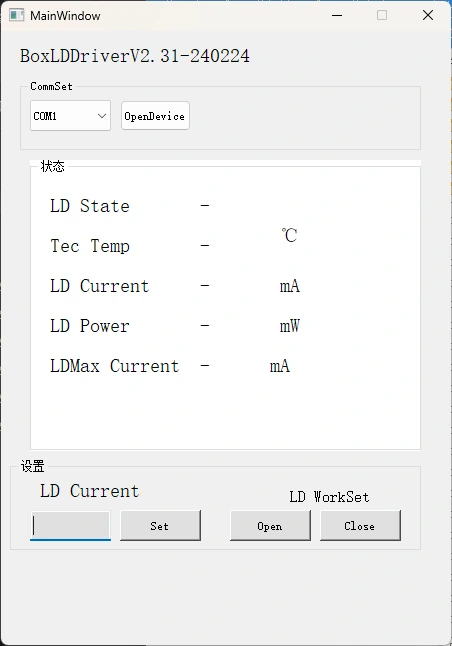

Step5.Software imperium: Box Optronics praebet mandatum seu PC programmatum serialem ad LD currentem et LD temperiem moderandum 1060nm 1064nm SLD Fons levis. Portum rectam elige, current et temperatus pone, tum deprime bullam apertam. (Ad damnum praecavendum, aggere currentem lente ad primam operationem coegi. Noli statim plenam venam applicare.)
Step6.Post usum, preme conjunctionem proximam, averte copiam potestatem et nexum fibra disiunge.
|
SLD Source |
Necem |
Output potentia |
Genus fibra |
Connector |
Dimension |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
SLD Lightsource |
1060:1060nm |
5:5mW 15:15mW |
SM: Hi1060 PM:PM980 |
FA:FC/APC SA:SC/APC Other |
M: Module B:Benchtop |
eg: BSLD-1060-5SM-FA-M
(Informatio ordinis: 1060nm 1064nm SLD Light Source, 5mW output power, SM Hi1060 fibra, FC/APC iungo, involucrum moduli).
Ad alia nativus requisita, pete: sales06@boxoptronics.com
(1) EXW:
Si DHL/UPS/FedEx rationem habes, Box Optronici suadeant utendo EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso naves emptas productorum compara.
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si aliqui sunt in stipite, citius exigetur.)
Logistics internationales capere possunt 3-5 dies operantes.
Commendatur ut fibrarum opticorum connexiones tam initus quam output fines saepe inserere vel removere, ne pulveris contagione, quae detrimentum insertionis augere possit, vel incendium fibrae iungentis extremae facies.
● Fibra munda connexiones cum libero linteolo absterge et cum fibra extremitatis faciei detectoris ante nexum inspice. Semper connect/disconnect fibras sine potentia ad finem facem ardentem vitandum. Fibra connexiones opticorum pilis pulvere obtegendae sunt.
● Si fibra output ad alium fibra coniungi debet, fusione splicer commendatur uti.
● Cavendum est a umore, pulvere, et corrosione; reponunt in siti.
Libera reparatione vel reposito pro defectibus non humanis inductis intra annum ab emptione. Mercedem sustentationis officia praesto post 1 annum.
Per liberum tempus warantum, libera reparatione vel subrogativa officia praestabuntur pro vitiis per proventus qualitas producta. Nihilominus, Box Optronici ius retinet recusandi gratuita officia reparandi in sequentibus casibus intra tempus praestat:
(I) Damnum causatur a naturalibus (exampla, fulgur, pulvis) vel influxus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
