1. Introductio 840nm 20mW SLED Broadband Light Source
2. Technical Specifications
3. Product Features
4. Typical Applications
5. Latin Accessories
6. Tutus Opera Omnia
7. Ordering Information
8. Datasheet et testsheet
9. Termini quote et solucionis
10. Ne tempus
11. Operatio Notae et Sustentacionem
12. Quality Assurance and After-Sales Service

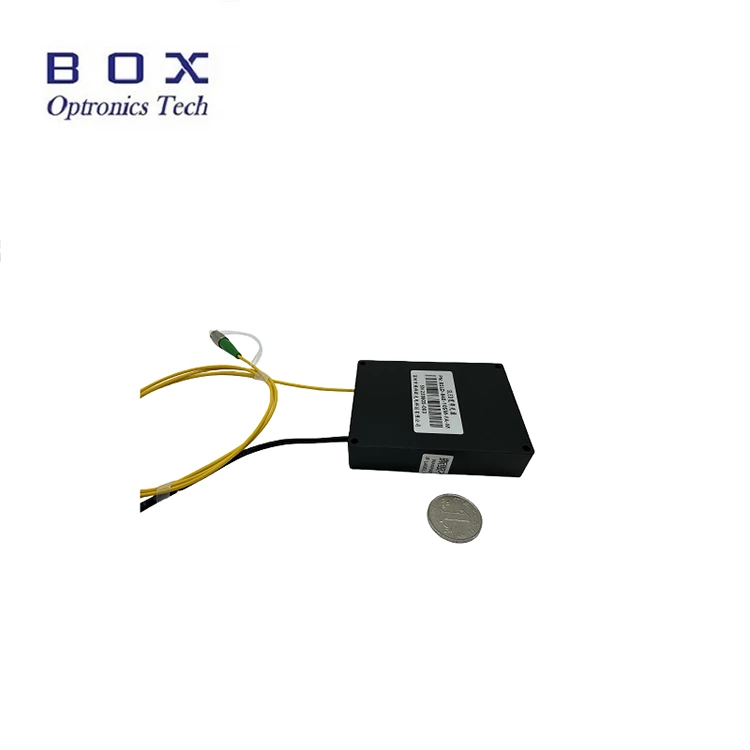

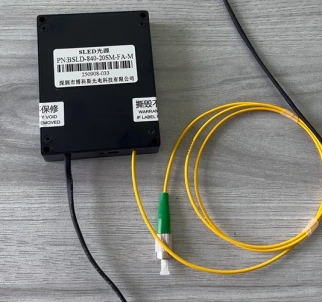

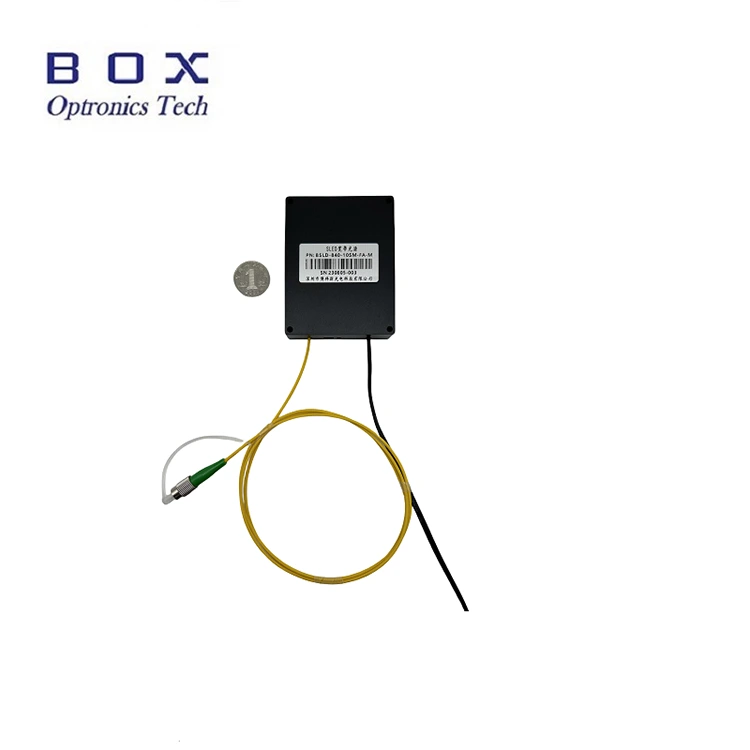

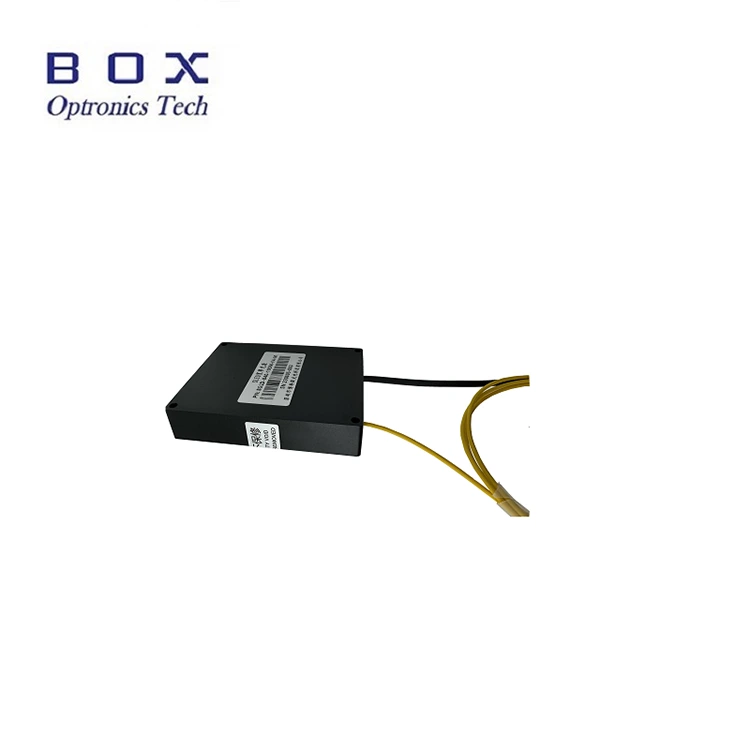

Hoc est 840nm 20mW SLED latibulum lucis principium adhibens technologiam superluminescens, cum output potestas super 20mW, -3dB latitudo supra 45nm, spectrum planum, laniatus humilis et stabilis diuturna excellens. Probatio et figurationes modulares sustinet cum programmate communicationis interfaciei et vigilantia programmatis industrialis et medicinae integrationis. Apta industriae OCT, über sentiendi, et imaginatio medica. Quaeso utere cum intentione aestimata, temperantia et humiditate moderari, dissipationem caloris boni invigilare, output onerare et contaminationem vitare.
|
Morbi laoreet |
Unitas |
Values |
Notae |
|
operating adsum |
nm |
840 |
±20 |
|
Output potentia |
mW* |
Min.20 |
840nm |
|
-3dB Bandwidth |
nm |
Min.45 / Typ.48 |
|
|
Breve tempus stabilitatis |
dB* |
≤±0.03/15 min |
|
|
Diu terminus stabilitatis |
dB* |
≤ ± 0.05/8 horas |
|
|
Optical isolator |
dB* |
Sine |
OMNIBUS |
|
Pigtail fibra |
- |
CS780 |
FC/APC |
|
Communicationis interface |
- |
Tange screen/DB9 Feminam(RS485) |
Benchtop |
|
- |
DB9 Male(RS485) |
OMNIBUS |
|
|
Potentia copia |
- |
AC 110~240V, <30W |
Benchtop |
|
- |
5VDC vel 12VDC, <15W |
OMNIBUS |
|
|
Dimensiones |
mm |
195(W)-220(D)-120(H) |
Benchtop |
|
mm |
70(W) -90(D)-18(H) |
OMNIBUS |
|
|
operating temperatus |
℃ |
-5 ~ +55 |
|
|
humiditas operating |
% |
0~70% |
|
Humilis tremor larvae;
● 20mW High output power;
● Module / Benchtop dual configurationes cum vigilantia communicationis pro facili integratione;
● Sustentationes SM/PM fibra customizationes ut varias systemata optica aptarent.
Industriae OCT;
● Ophthalmicus OCT;
● Fiber fabrica calibratiis et passivus systemata probatio componentis.

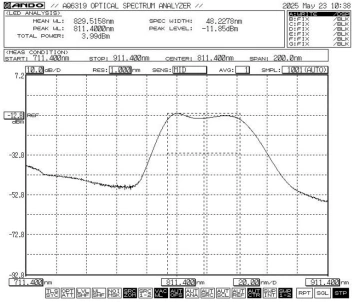

● Spectrum Typicum: -3dB Bandwidth Min.45 / Typ.48

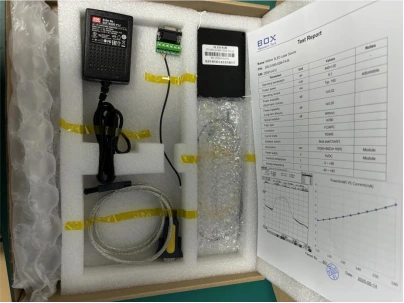

Standard Accessories
|
|
Accessories |
quantitas |
|
1 |
SLED fons lucis (Module Host) |
1 |
|
2 |
USB-RS485 DB9 Data Cable |
1 |
|
3 |
Viridis Portus Cable |
1 |
|
4 |
Virtus Adaptor (Libitum) |
1 |
|
5 |
Product Test Report |
1 |
Step1.Unpacking: Ante ecclesiam, vide num omnes accessiones integrae sint, incluso sLed fons lucis moduli, USB cable data, funis portus viridis, potentia adaptor, fama probata, etc.
Step2.Potentia copia: Connexa ad DC mutandi copiam copiae vel potentiae regularis quae copiae suae potentiae obvenit requisita. Sola utere originali potentia adaptans comparata (DC5V vel DC12V). Impropria potentia adaptors lucis principium laedat. (Potestas adaptor secundum signa localia suppleta).
Step3.Fibra output connectens: Aperi puluerem pileum in fibra iungo vel LABIUM, fibra extremitas faciem preme, et fibra fibra vel splice fibra ad metri fabricam vel vim metri ad probandum confirmans nullam esse labem et damnum.
Setp4.Pertinent ad computatorium exercitum: Utere Portus Cable viridis et USB-RS485 DB9 Data Cable ad coniungere 840nm 20mW SLED fons divulgationis lucis et computatorii; computatorium primum debet dedicatum Vide portum coegi ad cognoscendum USB-RS485 Vide portum datae cables, alioquin exercitum programmatum computatorium et fons lucis modulus recte coniungi et communicari non potest. Interroga Box Optronics pro auriga.
Step5.Software imperium: Box Optronics praebet mandatum seu PC programmatum serialem ad moderandum LD currentem et LD temperiem 840nm 20mW SLED Broadband Light Source. Portum rectam elige, current et temperatus pone, tum deprime bullam apertam. (Ad damnum praecavendum, aggere currentem lente ad primam operationem coegi. Noli statim plenam venam applicare.)
Step6.Post usum, preme conjunctionem proximam, averte copiam potestatem et nexum fibra disiunge.
|
SLD Source |
Necem |
Output potentia |
-3dB Bandwidth |
Genus fibra |
Connector |
Dimension |
Voltage |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
SLD Laser source |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: Module B: Benchtop |
Default: 5VDC H: 12VDC |
eg: BSLD-840-205SM-FA-M
(Informatio ordinis: 840nm 20mW SLED Broadband Light Source, —3dB band circa 50nnm, cum SM CS 780 fibra, involucrum moduli).
Ad alia nativus requisita, pete: sales06@boxoptronics.com
(1) EXW:
Si DHL/UPS/FedEx rationem habes, Box Optronici suadeant utendo EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso naves emptas productorum compara.
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si aliqui sunt in stipite, citius exigetur.)
Logistics internationales capere possunt 3-5 dies operantes.
● Crebras linamentis/unplugging fibrae connexiones ne pulvis cumulum et damnum faciei finis devita.
● Fibra munda connexiones cum libero linteolo absterge et cum fibra extremitatis faciei detectoris ante nexum inspice. Semper connect/disconnect fibras sine potentia ad finem facem ardentem vitandum. Pileus insuetus connexiones cum pulvere galeros.
● Repone apparatum in sicco, humore libero environment.
Libera reparatione vel reposito pro defectibus non humanis inductis intra annum ab emptione. Mercedem sustentationis officia praesto post 1 annum.
Per liberum tempus warantum, libera reparatione vel subrogativa officia praestabuntur pro vitiis per proventus qualitas producta. Nihilominus, Box Optronici ius retinet recusandi gratuita officia reparandi in sequentibus casibus intra tempus praestat:
(I) Damnum causatur a naturalibus (exampla, fulgur, pulvis) vel influxus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
