1550.12nm DWDM DFB Laser

Product Overview-1550.12nm DWDM DFB Laser

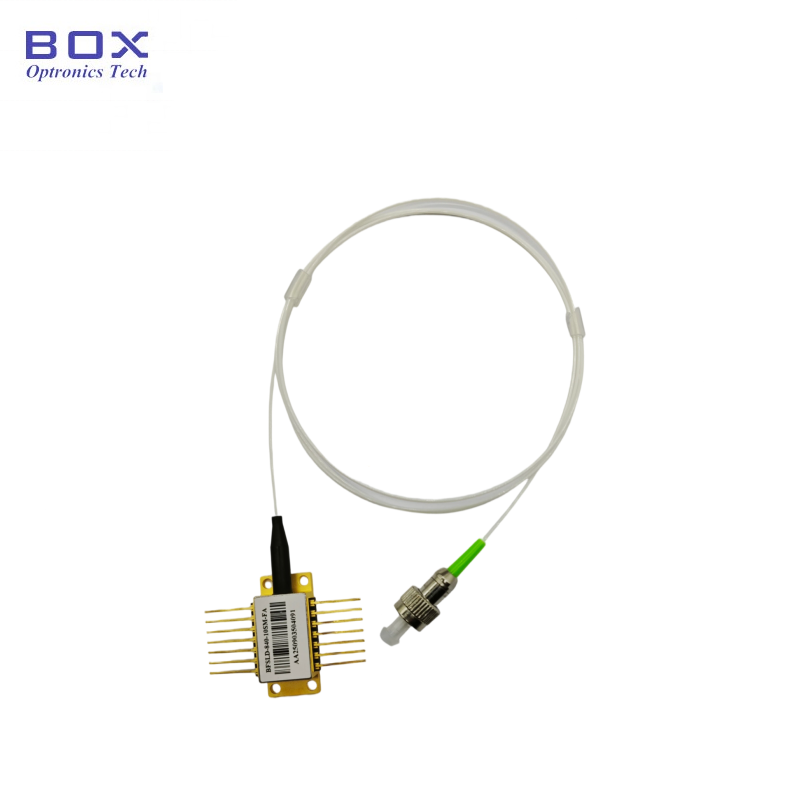

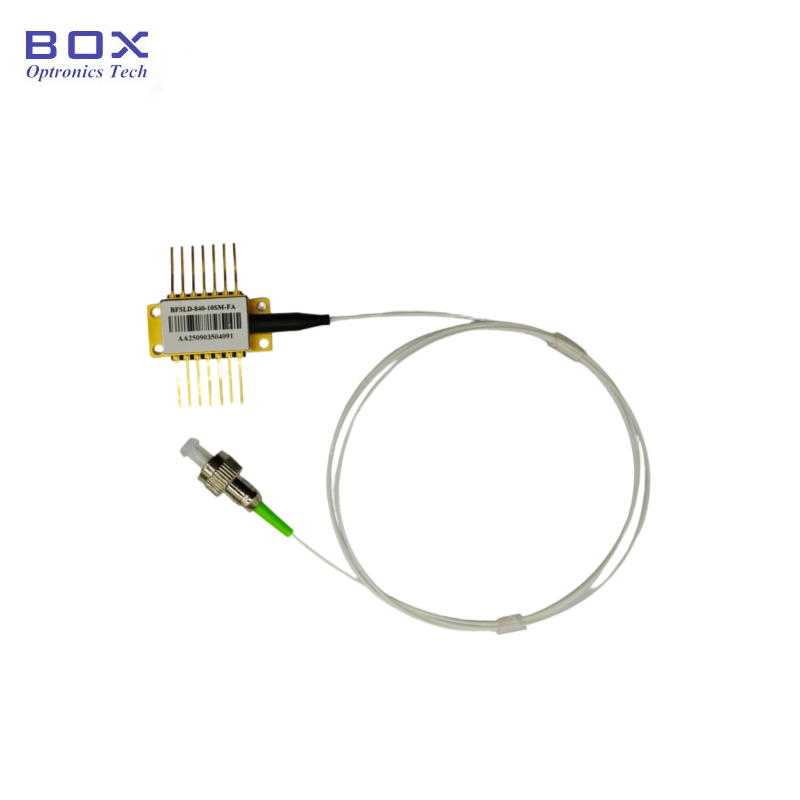

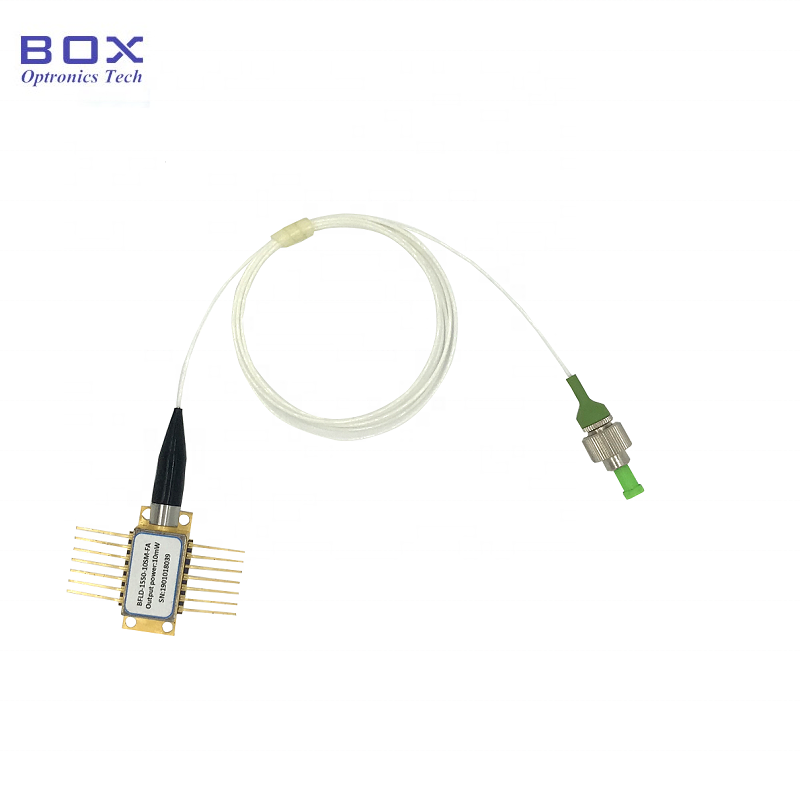

1550.12nm DWDM DFB Laser (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) est papilio 14-clavus involucrum distributum feedback laser diode specie ad catv transmissionis analogi et DWDM applicationes communicationis opticas designatas. Operans ad vexillum ITU eget necem 1550.12nm, haec fabrica 10mW vel 20mW potentiae optical output per unum modum vel polarizationem conservandi fibra cum FC/APC iungo liberat.

Colit in hermetico 14-pini papilio sarcina cum isolator integrato, thermoelectric frigidior (TEC), 10kΩ thermistor, et monitor photodiodus, laser praebet temperaturam et potestatem stabilizationem per -40°C ad +85°C per plenam -40°C operantem. Duae figurae pinout (Type 1 et Typus 2) praesto sunt ad convenientiam cum diversis rationibus tabularum designandis.

Clavis Features-1550.12nm DWDM DFB Laser

· Standard ITU eget necem: 1550.12nm (Channel 34), plena CH18–CH64 range optional

· Optical output high power: 10mW vel 20mW

· Provectus analog consilium chippis optimized pro CATV transmissione

· Ratio suppressionis lateralis princeps: SMSR ≥30dB

· instructum seclusorium opticum: ≥30dB solitudo @25°C

·  Maximum opticum damnum reditus: ≥40dB

·  Modulatio lata Sedis: 2.5GHz typicam

· 14-acutum hermeticum papilionum involucrum cum TEC et thermistoris insertis

· Integratur monitor photodiode de potentia vigilantia

·  Optiones fibra: SMF-28e modus singularis vel PMF-1550 fibrae polarisationum conservandae

· Latin FC/APC connector, 1.0m pigtail (900μm tubus emissus)

· Prolixum operans temperatus range: -40°C ad +85°C

·  Duae figurarum pinoutarum (type 1 / Type 2) ad designandum flexibilitatem

Typical Applications-1550.12nm DWDM DFB Laser

· CATV retiacula iaciendi et systemata transmissionis eiectis

·  Retiaculis fibra cum limitibus facultatibus (necem multiplexing)

· Cable centrum televisificum et distributio armorum

·  Moduli transmissi optici pro analogo RF-super-fibra

·  Fibra probatio opticorum et instrumentorum mensurae

·  Satelles et RF distributio fibrarum notarum

· Investigatio et progressus in laboratorio communicationis opticarum

· OEM integratio in CATV et telecomis instrumentis

Product Specifications-1550.12nm DWDM DFB Laser

Maximum Ratings

Electro-Optical Characteres (T = 25°C, IF = IOP)

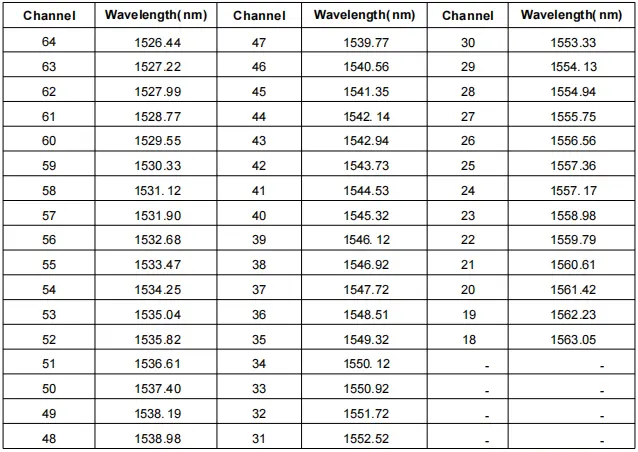

ITU eget necem Reference (Select canales)

Nota: plena ITU canales craticulas CH18-CH64 (1526.44nm-1563.05nm) petitio praesto est.

Fiber Optical Specifications-1550.12nm DWDM DFB Laser

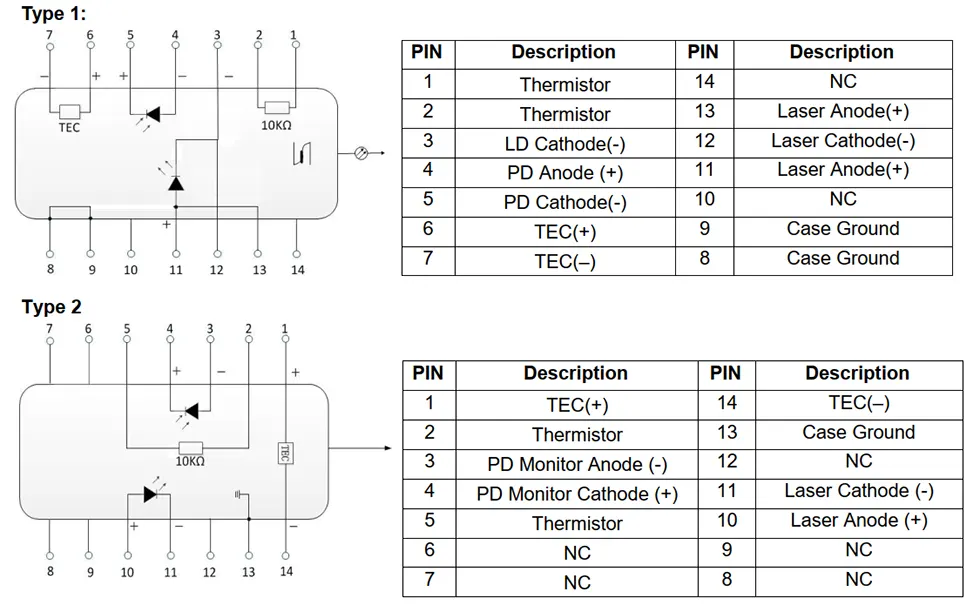

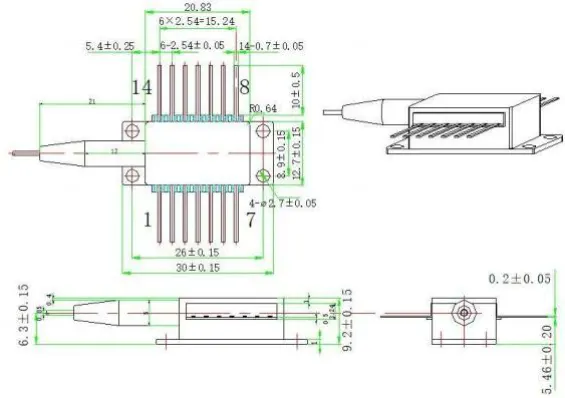

Sarcina et Pin Definition-1550.12nm DWDM DFB Laser

Mandantes Information-1550.12nm DWDM DFB Laser

Exemplar Nomenclature

BFLD - XXXX XX XX XX XX (-X)

Exemplum: BFLD-CH34-10SM-FA

Cur Elige Box Optronics DWDM DFB Lasers?

· Proven DFB laser technologiae technologiae cum consilio analog-optimized pro applicationibus CATV

· 100% munus probatio et incendium in protegendo ante sit amet

· Plena ITU eget sustentatio necem (CH18-CH64) stricta tolerantia adsum

·  Aliquam cursus sapien cum copia technica directa

·  Quantitates ordinis flexibiles — subsidium tum R&D prototypa et productionis voluminis

·  Aliquam optiones ad esse, potentiam, fibra generis, connectoris et figurae clavum

· Longum tempus stabilitatem praebet ad Catv retis instruere et programmata producere .

·  papilio Hermetico fasciculus cum TEC integratis ad certa operatio late temperatus

· Nationes internationales per DHL/UPS/FedEx plena tracking

Frequenter Interrogata (FAQ)

Q: Quid interest inter laser hoc DWDM DFB et vexillum DFB laser?

A: Hoc ITU-grid DFB laser subtilis necem componit cum effectu analogo CATV-optimized. Comprehendit an optimized laser chip design pro ratio ferebat-ad-sonitum (CNR), humilis effectus pravitatis (CSO/CTB), et stabilis output opticum.

Cum lasers vexillum DFB maxime ad communicationem opticam digitales designati, CATV DFB lasers nominatim optimi sunt pro applicationibus modulationum analogarum in quibus linearitas et sonus effectus critici sunt.

Q: Quid ITU eget aequalitatem praesto sunt?

A: Offerimus ITU-T aequalitatem eget ab CH18 (1563.05nm) ad CH64 (1526.44nm), integumentum communiter C-band DWDM canales. Consuetudines aequalitates praesto sunt secundum certa ratio requisita.

Q: Quid interest inter SMF et PMF fibra optiones?

A: SMF-28e est norma fibra unius modi, pluribus CATV et generalibus applicationibus communicationis opticis apta, ubi polarisatio critica non est. PMF-1550 fibra polarizationis conservativa est, ad systemata polarizationis sensitivarum disposita. Pro AM fibra, axis tardus ad clavem iungo varius. Select fundatur in ratio polarizationis requisita.

Q: Cur constructum-in isolator maximus applicationes CATV?

A: Optical feedback ex fibris reflexionum seu partium opticorum causata strepitum, necem instabilitatem inducere, et signum degradationis in systemata transmissionis analogi. Constructum-in isolator optica opiniones opticas supprimit, ut potentiae output stabilis, sonum humile, ac certa transmissione CATV perficiendi.

Q: Quid est quantitas ordinis minima (MOQ)?

A:MOQ est 1pc. Suscipimus quantitates flexibiles ordinis. Exempla exemplaria exiguis pro R&D suppleri possunt et prototyping, tum maiora volumina pro CATV retis instruere et producere. Contactus turmas venditionesque nostras pro certa Morbi cursus sapien in tua debita quantitate.

Q: Possum consuetudo necem, potentiam, vel configurationem connector?

A: Immo offerimus optiones comprehensivae customizationes quaslibet ITU eget necem (CH18-CH64), consuetudinem output potentiae gradus intra 6-20mW, modo fibrarum genera et longitudines, genera connectentium diversa (FC/APC, SC/APC, LC, etc.), et figurarum clavorum formatarum (Typus 1 vel Type 2). Contact us cum certis tuis requisitis et machinatione nostra quadrigis facabilitatem recensebis et reddet auctoritatem.

Datasheet et Testsheet

Datasheet

Testsheet

Duc Tempus

· Latinae unitates (in-exemplaria): 3~5 dies operantes

· Productio Standard: 2~3 septimanas

·  Volubilis ordines: Quaeso, nos fac in schedula productionis

· Consuetudines ordines: 3~4 weeks

· Nationes internationales: ~5 dies operantes (DHL/UPS/FedEx Express)

Operatio Notae et Tractatio

·  Diodes laser sunt missionem electrostaticae (ESD) sensitivas machinas — ESD semper propriis praesidiis tractandis utuntur

·  Fuge tactum fibrarum extremitatum et partium opticorum cum digitis nudis ne contagione

· Repone insueta machinas in ESD-tuta sarcina ad reposita reposita temperatura (-40°C ad +85°C)

·  Noli excedere modum absolutum maximum aestimationes quae in datasheet

·  Semper utere laser diode agitator currente limitando et super-voltatione tutelae

· Permitte TEC temperatura stabilizationem antequam applicando laser coegi venam ad meliorem observantiam et fidem

·  Nimia flexio fibrarum pigtail   ad ne fibrarum damnum

·  Fibra mundana connexiones cum instrumentis purgandis propriis ante coitum ad impediendum damnum et damnum inserendum

· Operans laser supra probatum current vel extra temperatus range vita reducere potest et detrimentum permanentem causare
