1 . Introductio 1030nm 50mW DFB Laser Diode Module
2. Technical Specifications
3. Product Features
4. Typical Applications
5. Product Details
6. Informationes iussis
7. Datasheet et testsheet
VIII. Termini quote et solucionis
VIIII. Duc tempus
10. Operatio Praecipua
11. Qualis Fides et Post-Sales Service

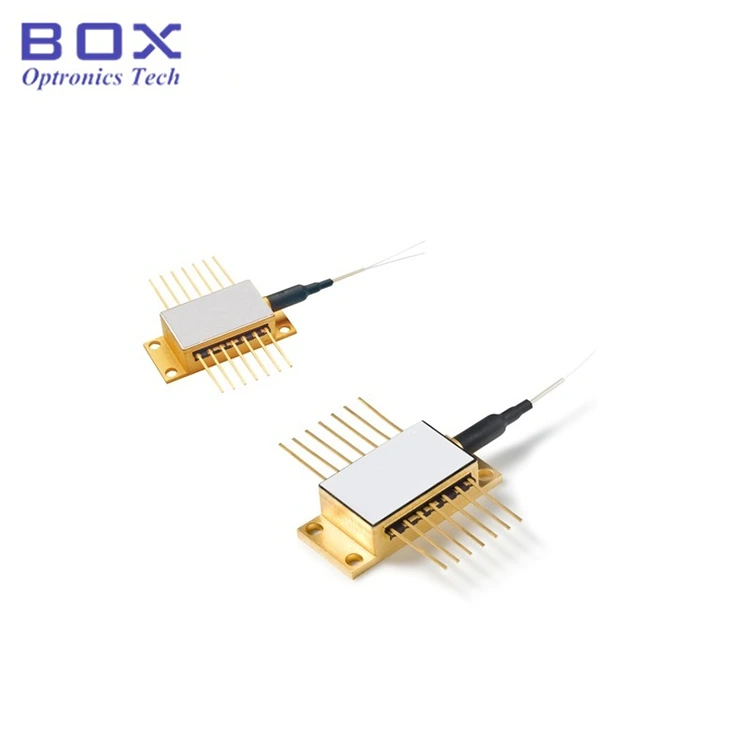

1030nm 50mW DFB Laser Diode Module est hermetically signatus in XIV-pin papilio sarcina. Sustinet CW operationem seu pulsum, et integrat TEC frigidior et thermistor pro spectro stabili. Apta spectroscopio; cursus, illuminatio, sensus. Priusquam posse ascendere, primum TEC frigidiorem excitant; appone parva incrementa potentiam ne spumam overheating vel " cumulatur.
|
Parameter |
Symbolum |
Min |
Typical |
Max |
Unitas |
|
Virtus output a pigtail |
Pf* |
- |
50 |
|
mW* |
|
Praesto range of " aequalitatem |
lC |
1028 |
|
1032 |
nm |
|
Spectralis latitudinis (FWHM) |
- |
|
|
3 |
MHz |
|
Sidemode ratio suppressionis apud Pf* |
SMSR |
40 |
45 |
|
dB* |
|
Necem subcinctus in current |
- |
|
3 |
5 |
pm/mA |
|
Necem subcinctus in temperatus |
- |
|
0.08 |
0.1 |
nm/ |
|
Operans current |
IOP |
|
200 |
300 |
ma |
|
Limen current |
Ith |
|
30 |
50 |
ma |
|
Deinceps voltage |
Vf |
|
2 |
2.3 |
V |
|
Polarization exstinctio ratio |
PER |
15 |
20 |
|
dB* |
|
Thermoelectric frigidior Thracam current |
ITEC |
|
|
3 |
A |
|
Thermoelectric frigidior Thracam voltage |
VTEC |
|
|
4 |
V |
|
Chip operating temperatus range |
TOP |
15 |
25 |
40 |
℃ |
|
Causa operating temperatus range |
TC |
10 |
25 |
50 |
℃ |
|
Repono temperatus |
TS |
5 |
|
80 |
℃ |
● Laser feedback distribuit;
● C. W, vel operatio pulsae;
● In monitore PD aedificata, thermoelectrica frigidior et thermistor;
● Ad libitum FC/APC iungo.
● Spectroscopy;
● Telecom;
● Illustratio;
● Sensus.

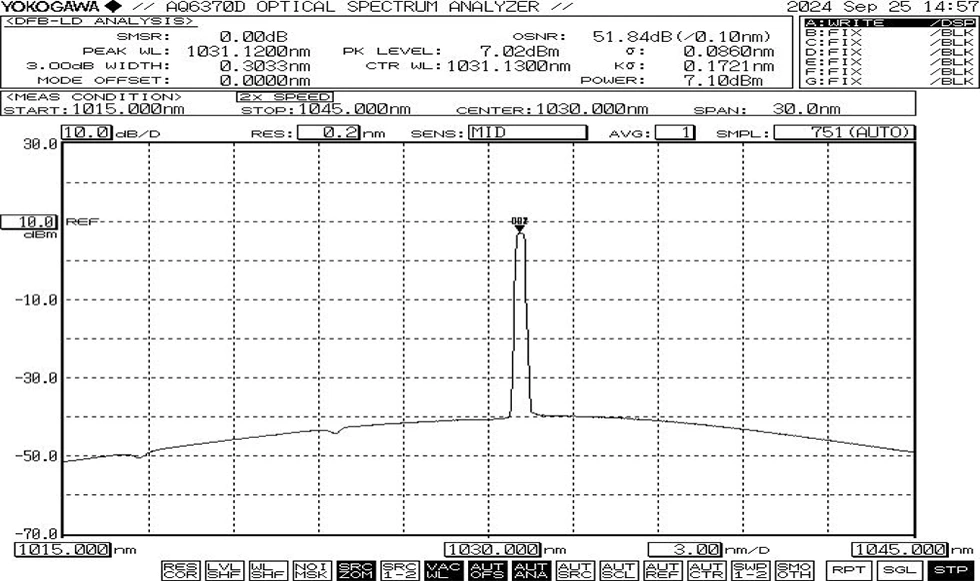

● spectrum typicum: 1030nm, +/-2nm WL tolerantiae

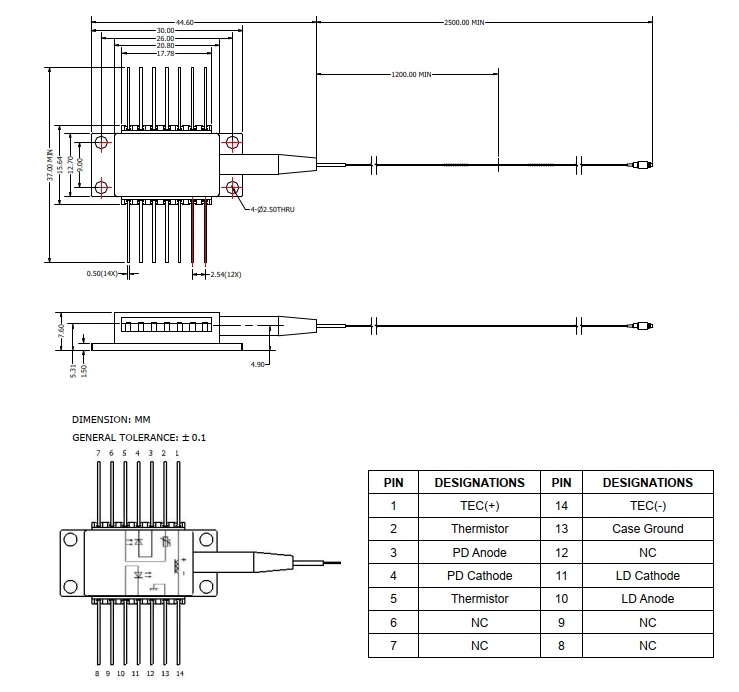

Package drawing & pin-e definition (Unit: mm)
(I) estne posse accommodare necem vario temperie? Quid est? coefficiens?
-- Necem/temperatus coefficiens 0.01nm/℃.
(2) Quid est? fibra genus?
--Corning HI1060 , NA=0.14 ,MFD=6.2um@1060nm.
(3) Quid est? po tunable complector?
--10~100%.
(IV) fac tibi praebent tubum tutelae et iungo pro LD?
-- Ita. 900um tubus soluta et FC/APC libitum est.
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB Laser diode |
D1030: 1030nm |
50: 50mW |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC Other |
eg: BFLD-D1030-50SM-FA
(Informatio ordinis: 1030nm 50mW DFB Laser Diode Module, papilio involucrum, cum SM fibra, FC/APC iungo).
Ad alia nativus requisita, pete: sales06@boxoptronics.com
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
● Cum operando, haec fabrica altam intensionem laser emittit; do non inspiciat protinus in fibra extremitas faciei, ut sic faciat oculus laesionem.
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum inserendo vel removendo e neruo suo, pressionem non applicamus vel manica in tergo sita habitationi machinam trahere. Nam cogitationes iungo instructus, ut et fibrarum fabrica et iungo simul elevantur per institutionem vel remotionem.
Si fibulae solidamentum exigunt, temperamentum solidare non debet excedunt 260°C, et tempus solidandi non excedunt 10 seconds. Peculiaris attentio praestanda est quae sequuntur: durante processu solidante fabrica debet esse in impotenti statu, et ferrum solidale rite est fundata est.
cum fabrica utens, intentioni operanti stricte inhaeret vena iugis certa in datasheet. Key parametri, inter Ith (Limen Current), Iop max (Maximum Operating Current), Vop max (Maximum) Operans intentione), et λc (Centre necem) referendum sit nominatim in test fama tempore provisum est shipment.Note: Operation ultra absolutum maximum ratings damnum permanens in fabrica causare potest.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
