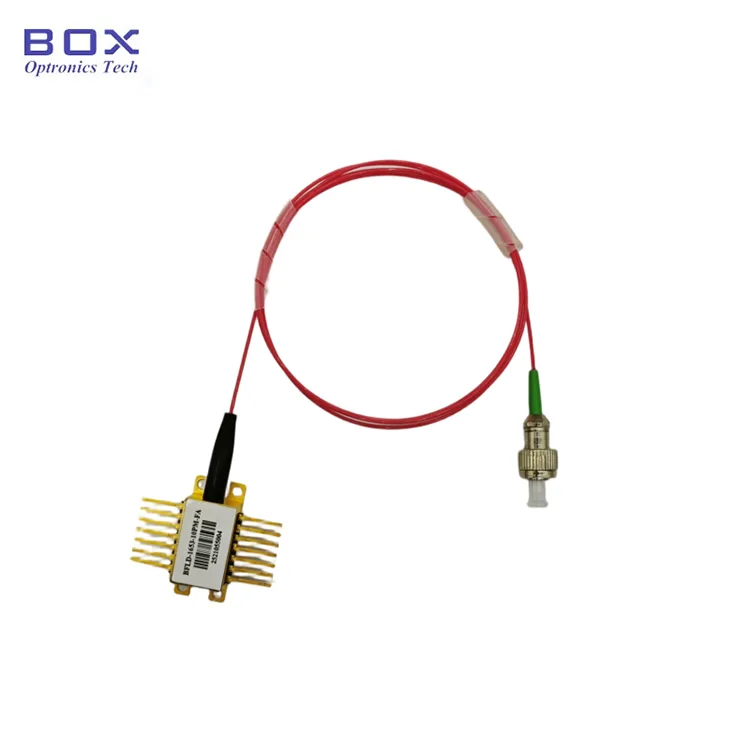

Arca Optronica praebet 1310nm 100mW DFB Laser, fontem laser fibram premium copulatum destinatum ad postulandas applicationes opticas, sentiendas et probandas. Haec notae notae multi-quantum bene (MQW) feedback distribuit (DFB) structuram, eximiam necem stabilitatem tradens, ratio suppressionis lateralis altae, et usque ad 120mW unius modi fibrarum output potentiae.
Colit in vexillo papilionum 14-clavum cum involucro TEC frigidiore integrato, thermistore, optical isolator et monitor photodiode, hic laser cum OC-48 pinout signis compatitur. Utrum summus potentia systemata tentandi, fibra retiacula optica sentiendi, an systemata communicationis proximae generationis, Box Optronica certa perficiendi subnixa qualitati rigorosa potestate et subsidio technico globali.
● Potentia Optica output: usque ad 120mW typicam (SM fibra)
● Multi-quantum bene (MQW) DFB compages ad firmitatem altiorem necem
● Proportio suppressionis altae partis (SMSR): >35dB typicam
● instructum in optical isolator pro tutela reflexionis tergum
● Integrated TEC frigidior et thermistor ad certum imperium esse
● Photodiode Monitor potentiae magnae temporis realis
● Singulus modus (SM) vel copiae variarum factionum collectae conservandae (PM) fibra optionum
● Latin FC/APC fibra connector (customizable)
● OC-48 pinout compatibilis, industria vexillum 14-clavum papilio sarcina
● Potentia optica probatio et ratio mensurae
● Fiber communicatio optica transmittere et transceivers
● Optico amplificator semen fontes
FMCW LiDAR
● Investigatio et progressus laboratorium
● Processus industrialis magna et moderatio
|
Parameter |
Symbolum |
Conditio |
Min. |
Maximilianus. |
Unitas |
|
Laser deinceps current |
SI* |
CW |
- |
400 |
ma |
|
Reverse voltage |
VR |
CW |
- |
-2.0 |
V |
|
ESD voltage |
ESD |
- |
500 |
- |
V |
|
operating temperatus |
TOP |
Casus temperatus |
0 |
+70 |
℃ |
|
Repono temperatus |
TSTG |
Ambiens temperatus |
-40 |
+85 |
℃ |
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λC |
CW, 25℃ |
1300 |
1310 |
1320 |
nm |
|
Optical output potentia (SM) |
PF |
S. M. Fibre |
90 |
120 |
- |
mW* |
|
Optical output potentia (PM) |
PF |
PM Fibra |
70 |
90 |
- |
mW* |
|
Limen current |
ITH' |
25℃ |
14 |
20 |
50 |
ma |
|
Operans current |
IOP |
CW |
- |
250 |
400 |
ma |
|
Operans voltage |
VOP |
25℃ |
- |
- |
3.0 |
V |
|
Ratio modus suppressio latus |
SMSR |
- |
35 |
- |
- |
dB* |
|
TEC Current |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC Voltage |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃/80℃ |
- |
3950 |
- |
K |
|

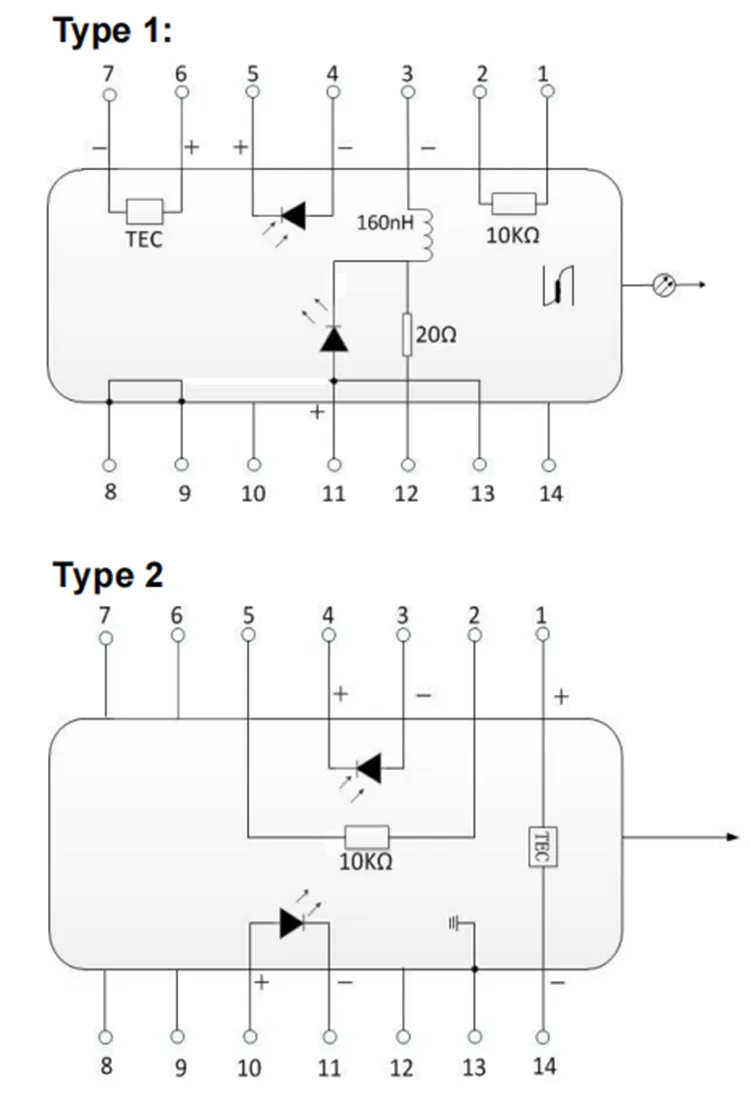

PIN |
Descriptio |
PIN |
Descriptio |
|
1 |
Thermistor |
14 |
NC (Nec Connection) |
|
2 |
Thermistor |
13 |
Laser Anode (+) |
|
3 |
LD Cathode (-) |
12 |
Laser Cathode (-) |
|
4 |
PD Anode (+) |
11 |
Laser Anode (+) |
|
5 |
PD Cathode (-) |
10 |
NC (Nec Connection) |
|
6 |
TEC (+) |
9 |
Causa terrae |
|
7 |
TEC (-) |
8 |
Causa terrae |
Pinout Definition (Type2)
|
PIN |
Descriptio |
PIN |
Descriptio |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
Thermistor |
13 |
Causa terrae |
|
3 |
PD Monitor Anode (-) |
12 |
NC (Nec Connection) |
|
4 |
PD Monitor Cathode (+) |
11 |
Laser Cathode (-) |
|
5 |
Thermistor |
10 |
Laser Anode (+) |
|
6 |
NC (Nec Connection) |
9 |
NC (Nec Connection) |
|
7 |
NC (Nec Connection) |
8 |
NC (Nec Connection) |
● ✓ 10+ annos professionalis laseris diode fabricandi peritia
● ✓ Strictae quale imperium cum 100% probatio ante sit amet
● ✓ Aliquam cursus sapien magna facultatem partus mole stabili
● ✓ Aliquam optiones flexibiles pro esse, potentia, fibra et sarcina
● ✓ 7×24 horae subsidium technicum et ieiunium responsum
● ✓ Sample probatio praesto est aestimatio
● ✓ ISO9001:2015 qualitas administrationis ratio certificata
● ✓ Global shipping with DHL, UPS, FedEx expressa traditio
BFLD XXXX XX XX XX X
|
Agro |
Code |
Descriptio |
|
Product Series |
BFLD |
Papilio DFB Laser Diode |
|
Necem |
1310 |
1310nm centrum adsum (alia aequalitatem praesto) |
|
Output Power |
1H |
100mW classis altae potentiae (10: 10mW, 20: 20mW, 1H: 100mW) |
|
Fibra Type |
SM / PM |
SM: Single Mode Fiber | AM: Polarization servans Fibra |
|
Connector |
FA / SA |
FA: FC/APC | SA: SC/APC | Alter: consuetudo petitio |
|
Pinout Type |
1 / 2 |
Type 1 | Typus 2 |
Exemplum: BFLD-1310-1HPM-FA2
1310nm 100mW DFB14-pinBulla Laser Diode, PM fibra, FC/APC connexum, Typus-2 acusum
● Centrum necem: 1270~1650um (consuetudo aequalium praesto)
● Output potentia: 10mW, 20mW, alii
● Fiber genus: Modus singularis fibra, polarisation conservandae fibra
● Fibra longitudo: 1m, 1.5m, 2m (longitudinis consuetudo)
● Connectoris genus: FC/APC, FC/UPC, SC/APC, LC/APC, fibra nuda
● Pinout configuration: Typus 1, Typus 2
Pro consuetudine requisita, tange nostra venditionesque turmas:
Email: sales06@boxoptronics.com
Tel: +86-13322933691
Website: www.boxphotonics.com
Quaelibet unitas uit cum test comprehensive fama documentum perficiendi ambitum mensuratum. Testium scheda testarum notas accuratas, curvas perficiendas et notas notas continet.
● Individualis testium relatio inclusa cum unaquaque unitate
● Propicum spectris et potentiae curvarum provisum
● EXW (Ex Works): Commendatur si rationem DHL/UPS/FedEx habes. Nos ratione vestra navem utendo; no shipping costischarged by us.
● DAP (Ad Place traditum): Si tabellarium non habes, naves cum onere presoluto disponere possumus.
● Alia verba: Contactus nos ut discutias.
● PayPal: Ieiunium et securam mercedem pro exemplis et mandatis parvis
● T/T (Translatio Bank): Modus solutionis Standard ad ordines productionis normales
● Alibaba Mercaturae Securitas: Securus ordo tutelae pro negotiis transactions cum emptore cautione
● Terms flexibilis Payment: Negotiabilis diu terminus vel sociis opportuna
● Latin productio: ~10 diebus ferialibus
● In-stirpe items: 2-3 dies laboris amet
● Conformationes consuetudinis: 15-20 dierum feriarum
● Volume ordines: Quaeso contactus ad schedula productionis
● Nationum internationalium: 3-5 dies operantes (DHL/UPS/FedEx express)
● Servitium Expeditum: Available postulantibus (feo addito applicare potest)
Quae res electrostatic-sensitiva est. Stricta adhaesio ad mensuras tutelae anti-staticae requiritur in sarcina, translatione, et usu. Defectum hoc facere potest in detrimento permanentis machinae.
● Semper in anti-static carpi corrigiam cum tractantem
● Opus in mat anti-statice fundatum
● Perficite omnem apparatum rite fundatum
● Fuga tacta fibra et iungo directe
● Fonte currenti sono recto et humili utere
● Implementum proprium vena limitandi ad damna ne
● Fuite potestatem copiae aestuum et spicarum intentione
● Numquam maximam deinceps current ratings excedunt
● Semper TEC refrigerationem vertere antequam applicando laseris currenti
● Vita nimiam fibrarum flexionem
● Noli trahere aut pigtail fibra detorquere
● fibra munda connexiones ante nexum
● Semper pileis pulvere utere cum iungo non est in usu
● Inspice fibra faciei ad dampnum ante usum
● Ascende machinam in calore proprio descendunt ad meliorem effectum
● Perficite bonum scelerisque contactum interthepackage andtheheat mergi
● Scelerisque instrumenti materia (uncto/codex) melioribus caloribus transferendis utere
● Opere intus specificatam caliginem pro fidelitatis competit
● Sine satis fermentum tempus adsum stabilizationis
Arca Optronica suadet hunc productum a defectibus in materia et opere carere per spatium XII mensium a die emptionis. Per tempus warantum, fructus defectus reparabimus vel reparabimus ad nostram discretionem gratis.
Conditiones sequentes sub gratuita warantia non teneantur.
● Damnum causatur a factoribus naturalibus (fulgur, inundatio, etc.) vel influxus environmental
● Melfunctiones propter impropriam operationem vel abusus utentis
● Probatum corporis damnum ab errore humano causatum
● Alienum disassembling, immutatio, seu incepta reparare
● Muta vel incompleta titulus in habitationi praestat
● Damnum vel damnum per translationem post amet
● Damnum excedens maximum rating vel operating conditionibus
● Tempus ieiunium: intra 24 horas in negotiis dierum
● Promotae sollicitudinis et applicationis subsidium
● Paid sustentationem servitio praesto post tempus praestat
● Consuetudinem officia technica consulendi
