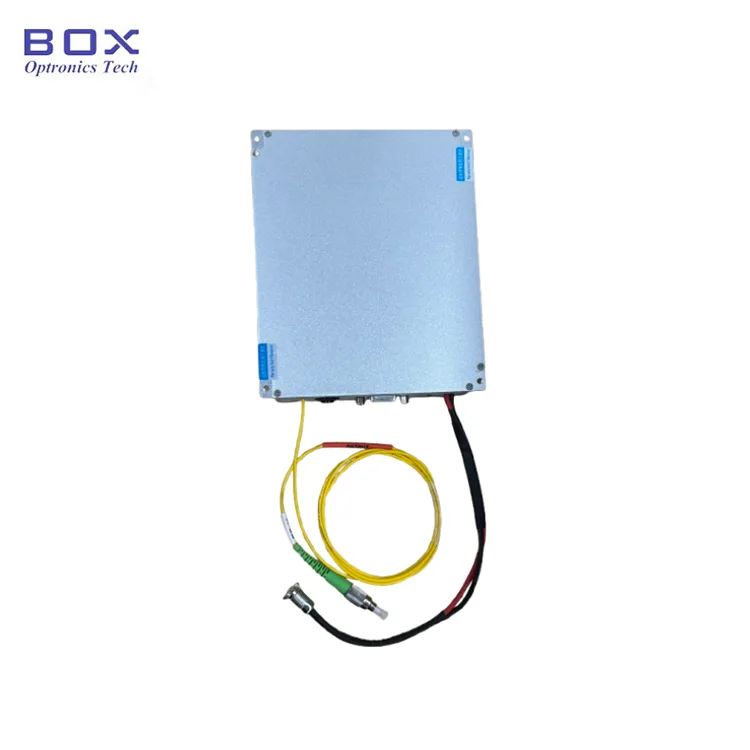

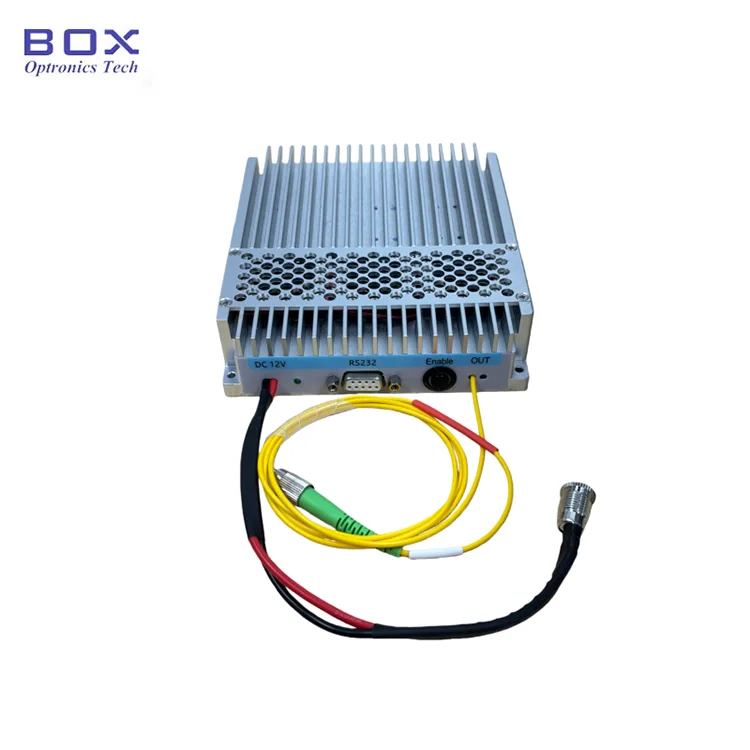

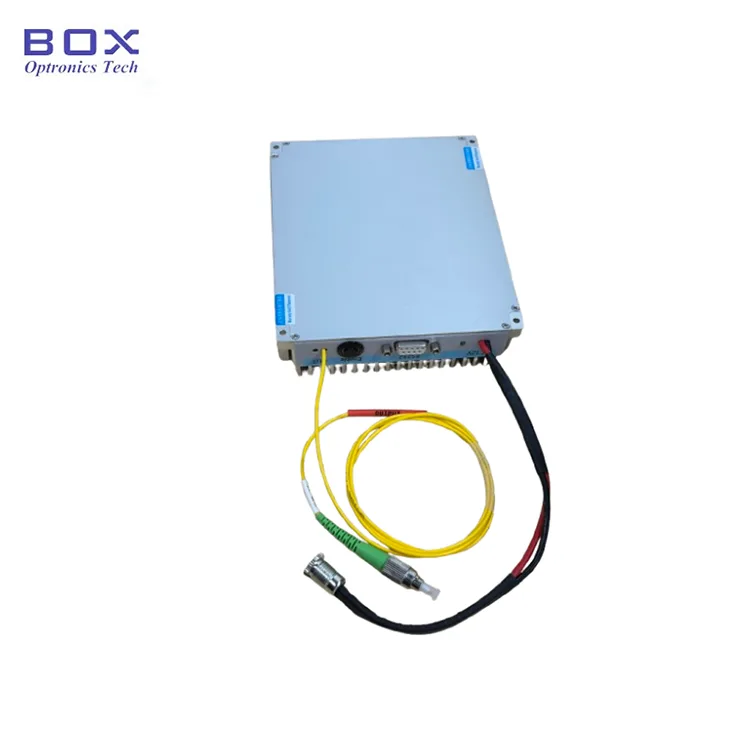

1550nm 1W Fibra Copulata Laser utetur DFB semen laseris cum summus potentiae moduli optici moduli ad efficiendum unius necem, summus potentiae laseris output. Is notat altam accurationem adsum et ratio suppressionis summus modus lateris. Optiones includunt fibra unius modi vel polarisationi conservandae; unitas virtutis altae output cum opportuno currente, immediatam lucem emissionem in potestatem-sursum, et operandi amicabilem usor- tem praebet, eamque aptam ad usum laboratorium ab inquisitoribus facit.
|
Morbi laoreet |
Unitas |
Values |
Notae |
|||||
|
Necem range |
nm |
1550 |
|
|||||
|
Necem accurate |
nm |
±0.5 |
|
|||||
|
Spectrale linewidth |
nm |
≤0.1 |
|
|||||
|
Latus Modus Suppressio Ratio (SMSR) |
dB* |
≥50 |
|
|||||
|
Modus operating |
- |
CW |
|
|||||
|
Output potentia |
dBm |
30 |
33 |
37 |
40 |
41 |
43 |
1~20W |
|
Potestas regulatio range |
- |
10%~100% |
|
|||||
|
Optical potentia instabilitas |
dB* |
≤±0.02 (15min.); ≤±0.05 (8hrs) |
≤±0.5%; ≤±1.2% |
|||||
|
Polarization status |
- |
Random |
Linearibus polarisation |
|
||||
|
Polarization Extinctio Ratio (PER) |
dB* |
- |
≥23 |
|
||||
|
Pigtail fibra & iungo genus |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Communicationis interface |
- |
Tange screen/DB9 Male (RS232) |
Benchtop |
|||||
|
DB9 Male (RS232) |
OMNIBUS |
|||||||
|
Potentia copia |
- |
AC 100~240V, <150W |
Benchtop |
|||||
|
DC 12V, <60W |
OMNIBUS |
|||||||
|
Dimensiones |
mm |
30~33dBm: 255(W) 322(D)×115(H) |
B2 |
|||||
|
37~43dBm: 376(W) ×340(D)×112(H) |
B3 |
|||||||
|
30~33dBm: 150(W)-125(D) 21.5(H) |
M21 |
|||||||
|
30~33dBm: 150(W)-125(D) ×31.5(H) |
M31 |
|||||||
|
37~40dBm: 139(W) × 235(D) 70(H) |
M70 |
|||||||
|
operating temperatus |
℃ |
-5 ~ +55 |
|
|||||
|
humiditas operating |
- |
0~70% |
|
|||||
● DFB semen + summus potentiae quaestus scaenicae architecturae lineae latitudinem et potentiam aequante;
● Eximia potentia stabilitatis ad diuturnitatem continuam operationem;
● SM et PM fibra optiones systematis flexibilium integrationis;
● Benchtop fasciculi moduli pro lab et OEM integratione;
● 10% -100% continua potentia temperatio.
● Communicatio optica cohaerens probatio et investigatio;
Optica nonlinearia et generatio supercontinuum;
● Lidar transmisso fonte iubar;
● Fiber amplificator flans et quaestus characterismi.

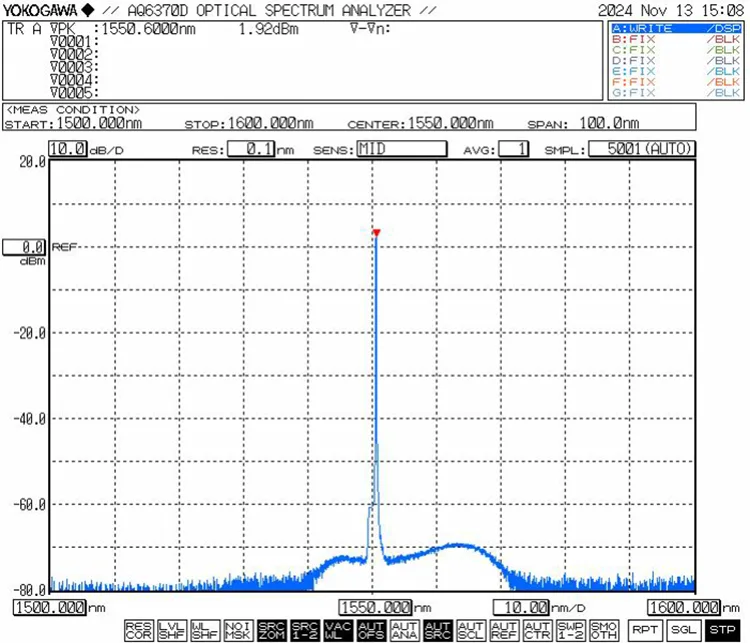

● Curva Characteris Typica: λ= 1550 um, Linewidth ≤3MHz, Povg= 20W

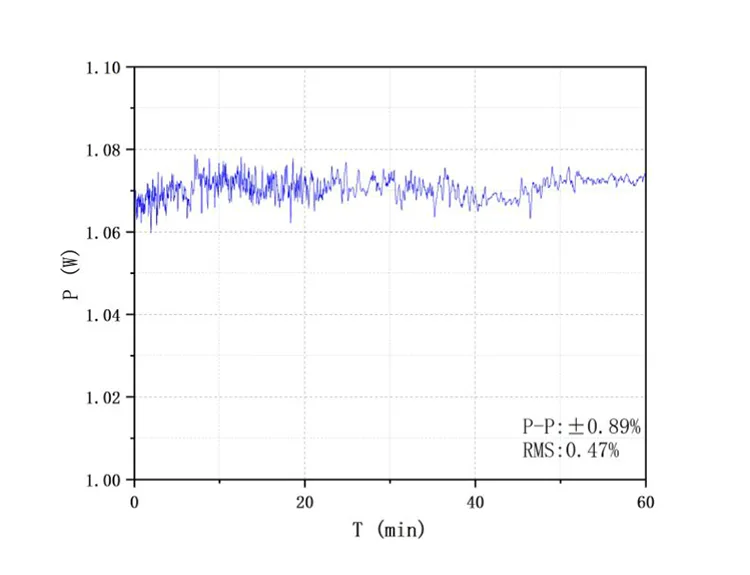

● Laser Potestas et Potestas Stabilitas (Potestas Stabilitas Test@1W)

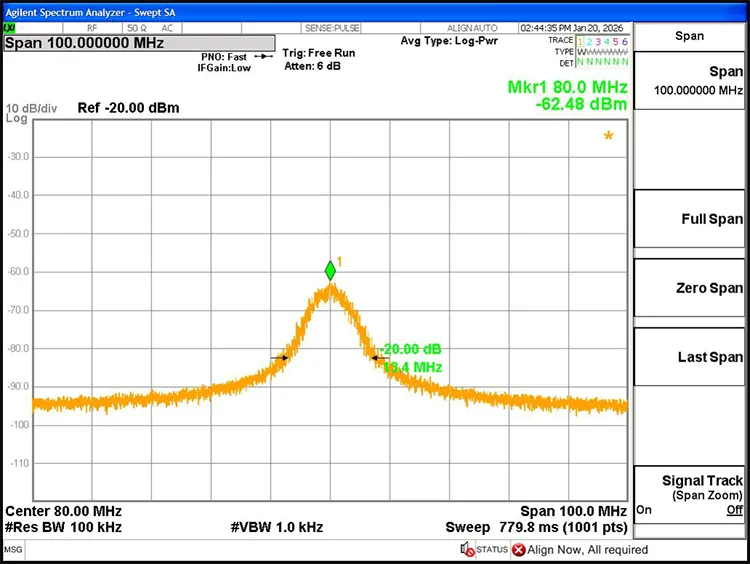

Laser Linewidth@3dB: 0.67MHz
|
Fibra Laser |
Necem |
Output potentia |
Genus fibra |
Dimension |
|
HFL |
-XXXX |
-XX |
XX |
-X |
|
|
1550:1550nm 1535~1565nm |
30: 30dBm 33: 33dBm 37: 37dBm 40: 40dBm 41: 41dBm 43: 43dBm |
SM: SMF-28e PM: PM1550 |
M21: Module M31: Module M70: Module B: Benchtop |
eg: HFL-1550-30-PM-M31
(Informatio ordinis: 1550nm 1W Fibre Copulatum Laser, 1W (30dBm) potentia output, PM1550 fiber, sarcina moduli).
Terms of quote
(1) EXW
(2) DAP
(3) Alia
Termini solucionis
PayPal et T/T praesto sunt.
Step1. Unpacking: Ante ecclesiam, vide num omnes accessiones sint perfectae.
Standard Accessories
|
|
Accessories |
quantitas |
|
1 |
Lux fons (Module Host) |
1 |
|
2 |
USB-RS485 DB9 Data Cable |
1 |
|
3 |
Virtus nibh (Libitum) |
1 |
|
4 |
Product Test Report |
1 |
Step2. Potentia supple: Potestas portus vexillum DC5.5×2.1mm interface utitur. Utere modo originalis potentiae adaptoris comparatae (DC5V vel DC12V). Impropria potestas adaptatores lucis fontem laedere possunt. Funem U informibus connectoris potentiae ad connexionem cum pactione copiarum in tempore emptionis instantiae praesto est.

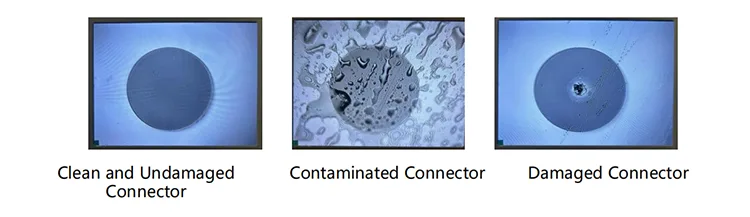

Step3. Fibra output connectens: Remove pilleum e fibra iungente, faciem extremam inspice contagione vel damno, et munditiam operam fac antequam cum aliis fibris machinis aut instrumentis experimentis coniungas. Exemplaria enim virtutis altae, fusione dividundo commendatur.
Setp4. Iungo ad computatorium exercitum: USB-RS232 inclusa vide cable data coniungere modulum cum computatorio. Instrue dedicatam Vide aurigam (dum in Box Optronicis) communicandi facultatem da. Sine exactore, programmata hospites ad modulum coniungere non possunt.

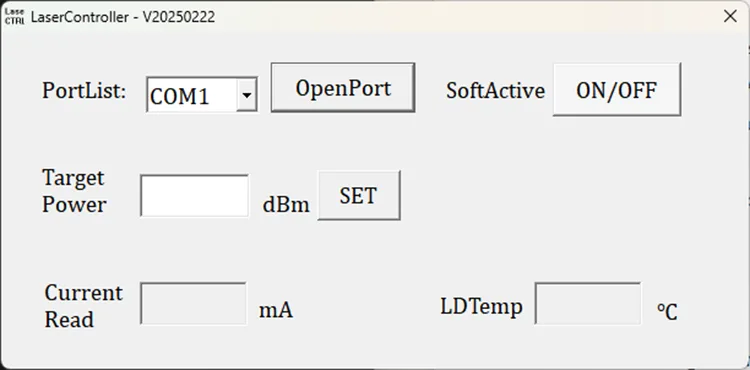

Step5. Imperium programmatis: Exercitus software permittit potestatem aptando output et refrenans laser output per "SoftActive" conjunctionem (vide interface infra diagramma). Interretiales programmata pone sentinam current, output potentiam, et statum vigilantia temperatura
Step6. Post usum, preme conjunctionem proximam, averte copiam potestatem et nexum fibra disiunge.
● Crebra linamentis/unpluggingis fibrarum connexiones vitare ne pulvis cumulum et damnum faciei finis.
● Fibrae mundae connexiones cum libero linteolo absterge et fibra faciei detectoris ante nexum inspice. Fibras semper coniungere/disiungere sine potentia ad finem facem ardentem fuge. Pileus insuetus connexiones cum pulvere galeros.
● Cavendum est a umore, pulvere, et corrosione; reponunt in siti.
● Cum diuturno uteris, pone eum in æstu deprimito.
Libera reparatione vel substitutione pro defectibus non humanis inductis intra annum ab emptione. Mercedem sustentationis officia praesto post 1 annum.
Per liberam tempus warantum, libera reparatione vel subrogativa officia praestabuntur pro vitiis per proventus qualitas producta. Nihilominus, Box Optronicorum ius retinet ut officia reparationis gratuitae in sequentibus casibus intra tempus praestat:
(1) Damnum a causis naturalibus (exampla, fulgur, pulvis) vel influxus environmental.
(2) technicorum technicorum ob operationem impropriam usoris.
(3) Manifestum damnum corporis ex errore humano causatum.
(4) Dissensio alienum, immutatio vel reparatio.
(5) In habitationi immutata vel incompleta titulus praestat.
(6) Damnum vel damnum per translationem.
