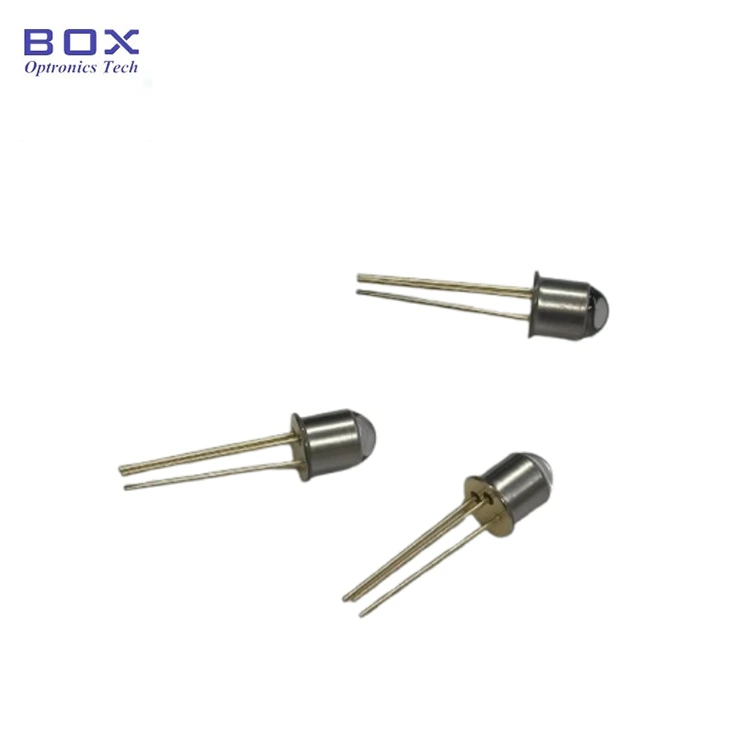

1mm Active Area InGaAs ACUS Photodiode

Arca Optronica praebet 1mm Area Activa InGaAs ACUS Photodiode in involucro hermetico TO-46 (Mempla: BPD-1STO46B-BL cum lens pila et BPD-1STO46B-FW cum fenestra plana). Facere a 1mm diametro InGaAs area photosensitiva, responsum spectralem latum ab 900nm ad 1650nm, responsabilitas alta, vena obscura humilis, et capacitas coniunctionis humilis prope mensurae infrascriptae et applicationes vigilantiae. Involucrum coaxiale pigtail etiam libitum est.

Mitte Inquisitionem

depictio producti

Product Overview - 1mm Active Area InGaAs ACUS Photodiode

Area Activa InGaAs PIN Photodiode 1mm (Mempla: BPD-1STO46B-BL et BPD-1STO46B-FW) ex Box Optronicis pactio, summa sensibilitas InGaAs PIN photodetector designatus ad detectionem opticam prope infrared in 900nm ad 1650um necem necem. Cum area 1mm diametri activae, aequabiliter coniunctionem lucis collectionis facultatem praebet, tolerantiam copulentis, et deprehensionem faciendam pro mensurae potentiae opticae, instrumentis opticis fibris, et applicationes opticae vigilantiae.

Involucrum involucrum duae TO46 praesto sunt: BPD-1STO46B-BL cum pila lens fenestra ad efficientiam melioris copulationis cum significationibus opticis positis vel fibris copulatis, et cum fenestra plana BPD-1STO46B-FW pro libero spatio deprehensio optica et applicationes quaerunt interfaciem opticam planam. Utraeque versiones hermeticam TO46 agunt, metalli sarcinam ad operationem diuturnam certam.

Key Features-1mm Active Area InGaAs ACUS Photodiode

· 1mm diam area activa

· Responsio spectris ampla range: 900nm-1650nm

· Optimum responsabilitas: 0.9A/W typicum apud 1310nm, 0.95A/W ad 1550nm.

· Medium obscurum vena et capacitas coniunctionis humilis

· Foedus TO46 sarcina metalli hermetica

· Duae fenestrae optiones: pila lens (BL) ad meliorem coniunctionem efficientiam, fenestra plana (FW) ad spatium liberum deprehensio

Typical Applications-1mm Active Area InGaAs ACUS Photodiode

· Metra potentia optica et potentia optica systemata vigilantia

· Fibra armorum opticorum et mensurarum

· EDFA et potentia amplificans optica vigilantia

· NIR spectroscopium et systemata sensibilia optica

· Deprehensio spatium liberum applicationes optica

· Optical characterization et calibratio

· Pothonica instrumentatio et OEM integratio

Product Specifications -1mm Active Area InGaAs ACUS Photodiode

Maximum Ratings (TC = 25°C)

Parameter	Symbolum	Rating	Unitas
Reverse intentione	VRmax	20	V
Operating Causa Temperature	TOP	-40 ~ +85	°C
Repono Temperature	TST	-55 ~ +120	°C

Electro-Optical Characteres (TC = 25°C)

Parameter	Symbolum	Test Condition	Min.	Typ.	Maximilianus.	Unitas
Active Area Diameter	φ	-	-	1	-	mm
Responsio Spectralis Range	λ	-	900	-	1650	nm
Responsivity at 1310nm	R	-	0.85	0.9	-	A/W
Responsivity at 1550nm	R	-	-	0.95	-	A/W
Operans intentione	V	VR = -5V	-	-	-5	V
Tenebris Current	Id	VR = -5V	-	1.5	5.0	nA
Capacitance Junction	C	VR = -5V, f = 1MHz	-	50	80	pF*
3dB Bandwidth	Bw*	VR = 0V, RL = 50Ω	-	40	-	MHz

Sarcina et Pin Definitio -1mm Active Area InGaAs ACUS Photodiode

Sarcina Type: TO46 Hermetic Metal Package

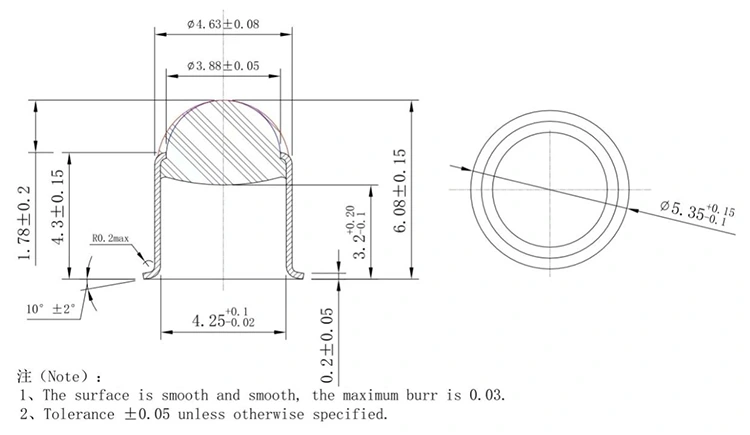

Pila lens;

Fenestra plana:

Mandantes Information -1mm Active Area InGaAs ACUS Photodiode

Exemplar Nomenclature

BPD - X X TO XX - X - X

Exemplum: BPD-1STO46B-FW

Agro	Code	Descriptio
Product Series	BPD	Arca Photodiode Series
Active Area Location	1S	1S = 1mm diameter (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
Sarcina Type	TO46	TO46 hermetic metallum sarcina
Sub-type	B	B genus pin
Fenestra Type	BL / FW	BL = Ball Lens; FW = Flat Fenestra

Datasheet -1mm Active Area InGaAs ACUS Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Frequenter Interrogata (FAQ)

Q: Quid interest inter BL (pilam lens) et FW (fenestram plana) versiones?

A: BPD-1STO46B-BL features pilae lens fenestrae quae efficientiam copulam opticam meliorem efficit, lumen incidens in 1mm aream activam ponens. Apta est fibris-iuncta signis opticis, radiis positis, et applicationibus ad tolerantiam altiorem iuncturam requirunt, ut potentiae mensurae opticae et instrumenti fibri optici examinis.

Features BPD-1STO46B-FW lineamenta fenestra optica plana sine perspectiva posito, directo interfacies optica pro libero spatio deprehensio et applicationes mensurae optica, ubi tuendae trabes primi figurae magni momenti sunt.

Utraque versiones eodem InGaAs PIN photodiode chip et TO46 hermetica involucrum utuntur, dum fenestra optica conformatio deligi potest secundum methodum et applicationem copulandi requisita.

Q: Quid necem hoc 1mm InGaAs photodiode deprehendere potest?

A: Hoc InGaAs PIN photodiodum praebet responsionem spectralem latam prope infrarationem ab 900nm ad 1650nm, tegumentum communes aequalitates opticas inter 1310nm et 1550nm ligamenta communicationis adhibita. Responsivum specificatur apud 1310nm (0.9A/W typicum) et 1550nm (0.95A/W typicum). Apta est potentiae opticae mensurae, vigilantiae laseris, sensus optici, et instrumentorum applicationum certae detectionis NIR requirentium.

Q: Quid est quantitas ordinis minima (MOQ)?

A: MOQ pro 1mm InGaAs PIN Photodiode TO46 est 1pc. Flexibiles ordinis quantitates sustinemus, ab unitatibus singulis pro R&D et prototypis ad ampliora volumina instrumenti productionis et programmatum OEM.

Q: Possum fibra pigtailed versionem huius 1mm Active Area InGaAs PIN Photodiode ?

A: Ita. Arca Optronica etiam praebet fibra inGaAs photodiode modulorum pigtamentorum cum connexo optiones pro nexum fibrarum directarum. Modi hi moduli photodiode cum fibra copulatione in sarcina compacta ingaa integrant, OEM integrationi in instrumentis opticis et systematibus opticis fibris apto.
