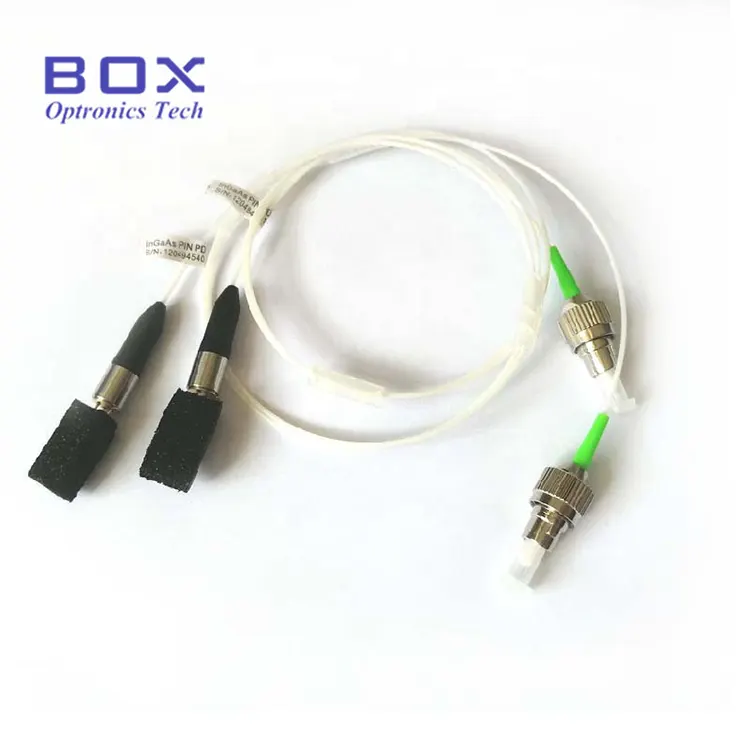

Coaxial Pigtailed InGaAs PIN Photodiode Detector est detector optical cum responsione spectrali 1100-1650nm. Magnam responsabilitatem praebet ad usum 1310nm et 1550um aequalium communium et ad fibras-opticas communicationis, CATV, sentiendi, probationis & mensurae applicationes destinatur. BPD-70P10B-FA notat 70um aream activam et fibra 1-metri pigtail cum FC/APC iungente et praesto est ex stirpe. Aliae areae activae, fasciculi, fibri, connectoris, et figurarum pinoutarum pro integratione OEM natae sunt.
· Responsio spectris ampla range: 1100nm ad 1650nm
· Optima responsabilitas, vena humilis obscura et capacitas coniunctionis humilis
· Sedem Latam: 2.5GHz
· Velox ortum/ tempus lapsum: 0.3ns
· fibra pigtailed cum FC/APC output vel alio connectore (optio receptaculi etiam in promptu est)
· Analoga receptacula optica pro CATV & fibra -optico-video tradendi
· Placata RF systemata fibrarum deprehensio
· Optical probatio et instrumentatio mensurae, inter OTDR detectionis signum
· Sentiens fibra-optica distributa ut sensus acusticus distributus (DAS)
· Potentia optica magna in EDFA, DWDM et systemata laseraria
· Pothonica investigationis laboratorium et integratio systematis OEM
|
Parameter |
Symbolum |
Conditio |
Rating |
Unitas |
|
Saturatio Optica Power |
PS |
CW |
5 |
mW* |
|
Deinceps Current |
SI* |
CW |
10 (typ) |
ma |
|
Reverse intentione |
VRPD |
CW |
30 |
V |
|
Reverse Current |
IRPD |
CW |
5 |
ma |
|
Operating Temperature |
TOP |
- |
-40 ~ +85 |
°C |
|
Repono Temperature |
TS |
- |
-40 ~ +85 |
°C |
|
Parameter |
Symbolum |
Test Condition |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
Necem dolor |
λ |
- |
1100 |
- |
1650 |
nm |
|
Responsivity @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
Responsivity @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
Tenebris Current |
ID |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
Capacitance Junction |
C |
Vr=5V, f=1MHz, casus open |
- |
0.6 |
0.75 |
pF* |
|
Surge Tempus / Fall Tempus |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Sed (-3dB) |
BW |
Vr=5V, 50Ω pondus, plumbum longitudinis = 6mm, casus opens |
2.5 |
- |
- |
GHz |
|
Secundum Ordinem Compositum Beat |
CSO |
- |
- |
-70 |
- |
dB* |
|
Tertium Ordinem Compositum Beat |
CTB |
- |
- |
-80 |
- |
dB* |
|
Operans intentione |
V |
- |
- |
-5 |
- |
V |
|
Optical Redi damnum |
ORL |
λ=1310nm |
- |
45 |
- |
dB* |
BPD - XX X XX - XX - ( X )
Exemplum: BPD-70P10B-FA (70m area activa, genus pigtailed, 1.0m fibra, genus B pinout, FC/APC iungo)
|
Agro |
Code |
Descriptio |
|
Product Series |
BPD |
Arca Photodiode Series |
|
Active Area |
55 / 70 / 3H / Other |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Alia consuetudo = |
|
PD Type |
P/R |
P = genus Pigtailed; R = Receptaculum genus |
|
Fibra Longitudo |
05/10 / Other |
05 = 0.5m; 10 = 1.0m; Alia consuetudo longitudinis = |
|
Pinout |
A / B / C / Null |
A = Typus A; B = Typus B; C = Type C |
|
Connector |
FA / SA / FC / SC / ST / Other |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-I; ST = ST; Alia consuetudo = |
|
Materia |
Null / C / M / P |
Nulli = defectus; C = tellus; M = metallum; P = plastic |
Nota: Pigtail longitudo et forma chartae fixa potest nativus. Productum structuram, amplitudinem, parametri optici, ac technologiae processum requisita secundum mos requisita designari possunt.
A: Summa differentiae sunt sarcina consilium et ratio integrationis. Detector coaxialis pigtailed in fotodiode InGaAs PIN hermeticam involucrum coaxiale cum fibra pigtail integrat, praebens nexum directam fibrarum et frequentiam perficiendi ad applicationes sicut receptacula CATV et instrumenti optici probati. TO5/TO46 photodiodes metallicae fasciculis opticis fenestris uti possunt et iuncturam opticam externam requirunt, eas aptiores reddendo ad liberum spatium detectionis et mensurae potentiae opticae.
A: Versio pigtailed fibram constantem adnexam ad nexum opticum directum habet, dum receptaculum literae fibra interfaciei delapsum pro convenienti nexu et reposito praebet. Electio maxime pendet in systematis integrationis requisitis: pigtailed sarcinae aptae sunt ad officinas OEM fixas, cum fasciculi receptaculi commodae sunt ad instrumentum laboratorium et probatum.
A: Diameter activam aream eligenda est secundum trabem tuam opticam magnitudine, consilio copulationis et band latitudine deprehendendi. Minores diametris activae area capacitatem coniunctam inferiorem cedunt et responsionis celeritas superior, cum maiora -area abutuntur altiora optica -collectionis efficaciam liberant et noctis tolerantiam remissam. Ad systemata fibra - copulata, mediae amplitudinis optiones ut 70 um consequi potest bonam mercaturam inter bandwidth et noctis latitudinem.
· 1mm Active Area InGaAs ACUS photodiode
· 5mm InGaAs ACUS Photodiode TO5
· Pii Photodiode TO46
· C-cohortem Erbium doped Fibra Booster Amplifier
· Prope rationes tutelae ESD sequere in photodiode tractantes, sicut InGaAs PIN photodiodes sunt ESD-sensitivae cogitationes.
· Fuge tactum fibrarum faciei extremitatis vel connectoris optici cum digitis nudis.
· Nolite excedere aestimationes absolutas maximas in actis datorum specificatarum.
· Prohibe nimiam flexionem vel accentus mechanicam in fibra pigtail.
