C-band Erbium-doped Fibre Booster Amplifier

Tabula contentorum

1. Introductio C-band Erbium-doped Fibre Booster Amplifier

2. Technical Specifications

3. Product Features

4. Typicam Applications

5. Product Details

6. Ordinare Information

7. Datasheet et testsheet

8. Terms of quote and solucionis

9. Ne tempus

10. Operatio gradus

11. Operatio Notae et Tutela

12. Quality Assurance and Post-Sales Service

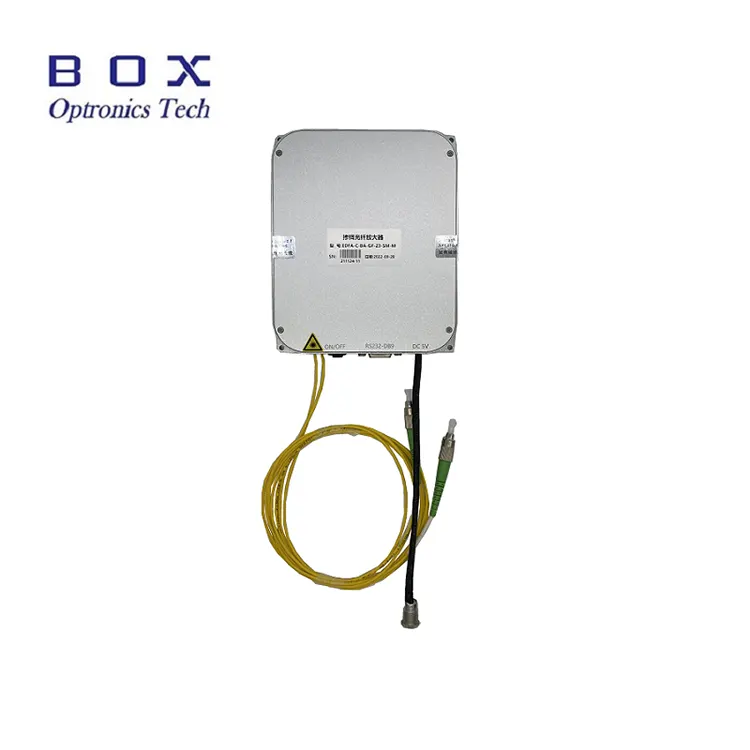

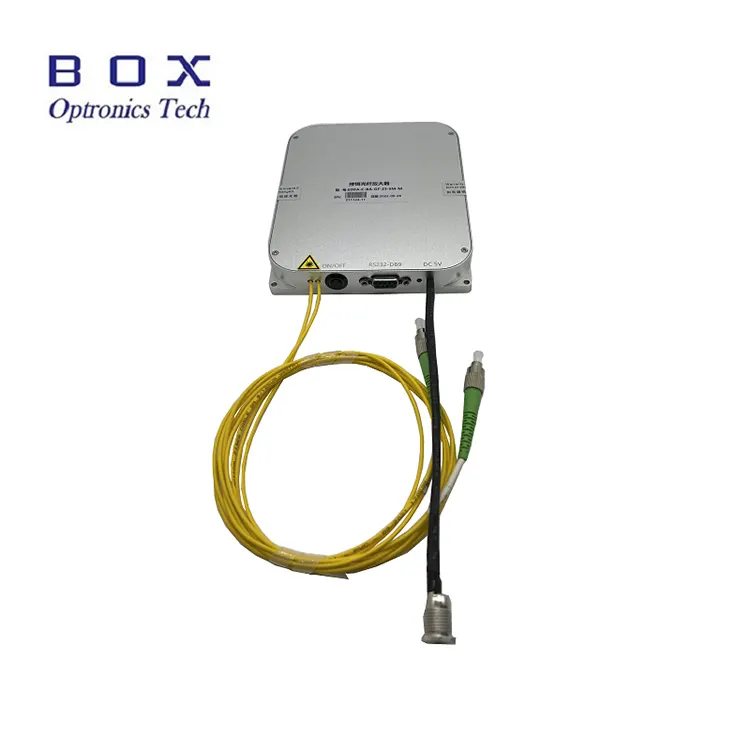

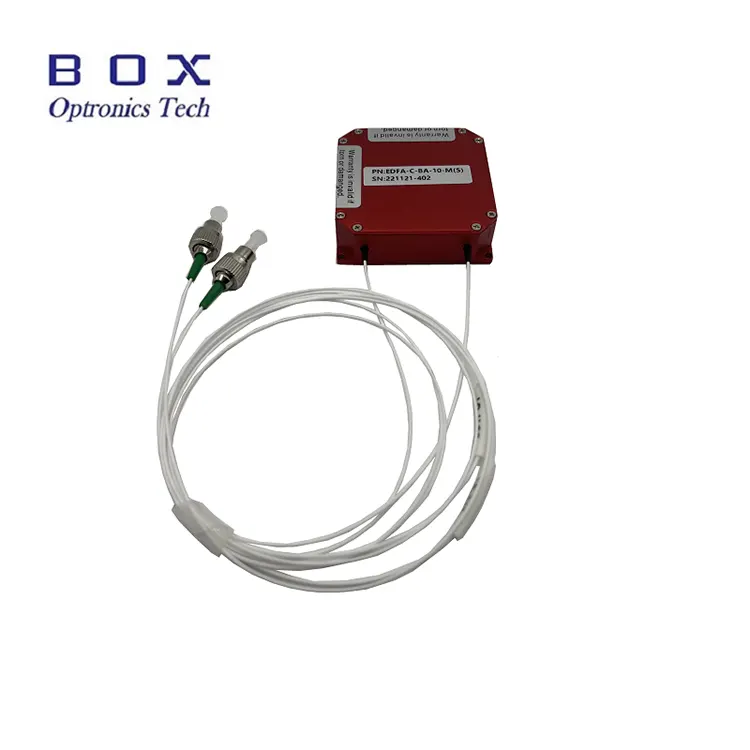

Product Introduction

C Erbium-cohortem doped Fiber Booster Amplifiers are ad applicationes in communicatione optica disposita, sentiendi fibra optica, CATV; ac elit. latum adsum, altae potentiae submissa voce, cum ACC et APC modos operandi. Communicatio Vide portum et funis potentiae ad obturaculum et operationem fabulae providentur. Praecepta sunt praesto est facilis integratio in systemata elit. Multiplex potentia output occasus ab 15 ad 26 dBm praesto sunt, cum uno-modo et copiae variarum factionum collectae. Unum annum includitur warantum. cum his modulis utens, fac fibra facies fine munda, scito laser limitations input, et cavete necessaria laser salutis cautiones.

Productum Specifications

Product Features

● Lata esse = range ;

● Summus output power;

● Humilis strepitus;

● DB9 Feminae (RS232) communicationes pro facili integratione.

1. Product Applications-C-cohortem Erbium-doped Fibra Booster Amplifier

● Optical über communicatio;

● Optical über sensor;

● Fibre ferat.

Productum Singula

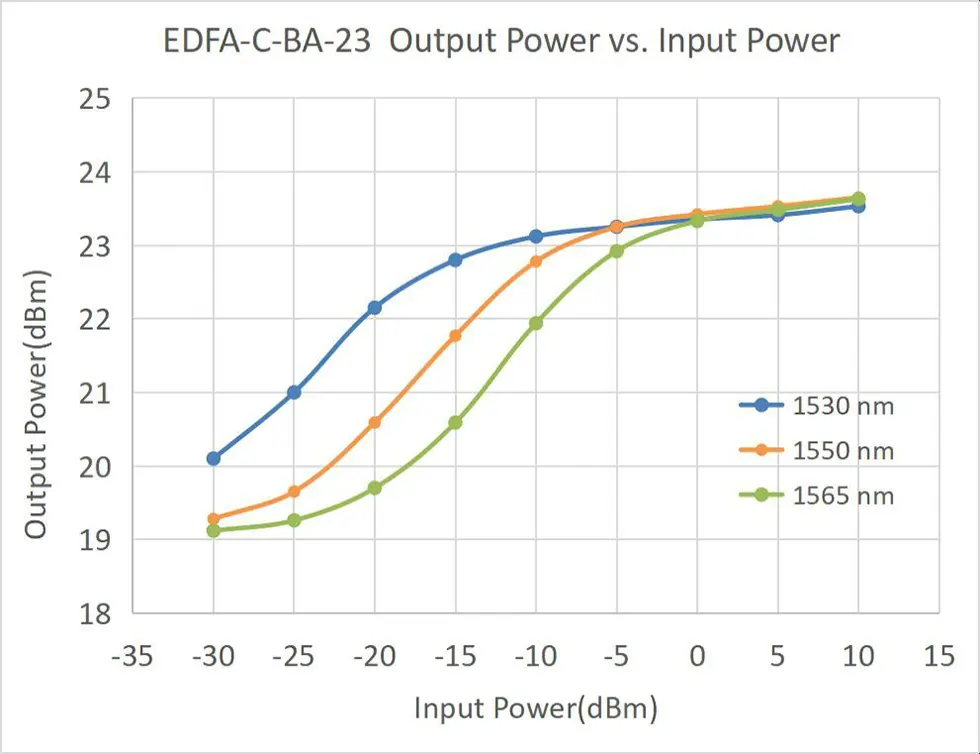

Typical Curva Propria

Standard Accessories

Ordering informationes

eg: EDFA-C-BA-23-SM-M

(Ordo informationis: C-band Erbium-doped Fibre Booster Amplifier, 23dBmoutput potentia, cum SMF-28efiber, involucrum moduli).

Ad alia nativus requisita, pete: sales06@boxoptronics.com

Datasheet et Testsheet

Datasheet

Testsheet

Terms of quote and solucionis

Terms of quote

(1) EXW:

Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.

(2) DAP:

Si rationem non habes, quaeso pretium naves prepay producta.

Termini solucionis

PayPal et T/T praesto sunt.

Duc tempus

Circiter 10-15 operans dies ad productionem capit. (Si aliqui sunt in stirpe, citius erit uit).

Logistics internationales capere possunt 3-5 dies operantes.

Operatio Vestigia

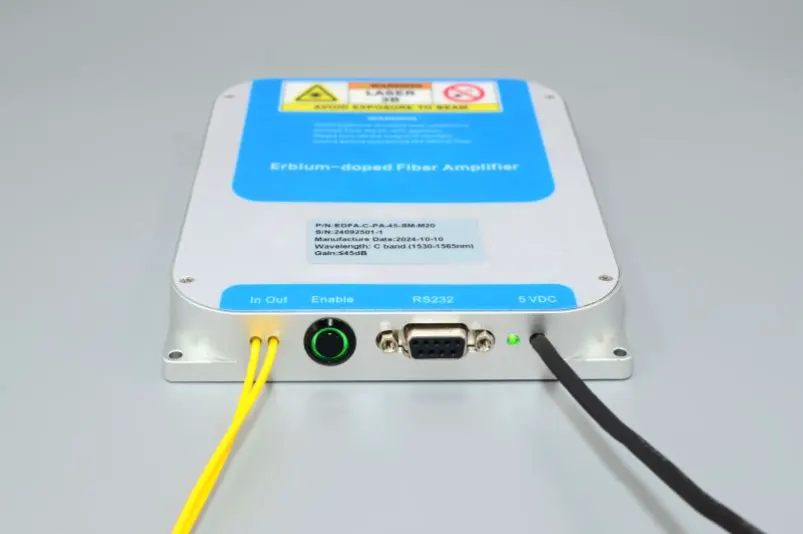

Step1.Appearance: anterius EDFA successiue instructum est fibris opticis input et output, an optical amplificationem output activation switch, exercitum computatrum communicationis interface (default RS232 DB9), index potentiae lumen et potentia funis (default DC 5V).

Step2.Power Supple: Potestas portum est default DC5.5×2.1mm potentia interface, et adaptator DC5V DC potentiae adaptor providebitur quando Product relinquit officinam. Connexio methodi inter potentiam nibh et modulus EDFA figura infra ostenditur. Sis certa uti original matching semper nibh. Inconvenienter per potentiam voluntatis nibh facere EDFA deficere operari recte vel laedere EDFA. A informibus U- iungo potestas copia linea potest etiam praeberi pro users ad coniungere ad a copia virtutis mutandi, sed in procuratione in antecessum proponi debet.

Step3.Connecting Fibra Jumpers: Open pulvis pilei fibri optici connectoris, fibra extremitatis faciei siste, et confirmamus nullas pollutiones et detrimenta ante connectens alia optica fibra machinas vel experimentum armorum. Nam fibra output potentiae altae EDFA exemplar, commendatur fusione methodi connexionis uti.

Setp4.Heat dissipatio: Hoc erbium-doped fibra amplificatoris moduli quandam caloris quantitatem generat. The ima superficies ampliantis (latere sine textu) sit in arto contactum cum calore concidat, dissipationis calor pinna, vel superficies metallica apud imo usoris gb. Apta aeris refrigerationem commendatur consequi boni caloris luxuriae effectum. Commendatur optimum opus environment siccus est -5 ~ +35℃. Cum autem temperatus ambiens excedit 50℃, the amplificator in standby state will not start. Cum temperatus ambientium excedit 55℃, the AMPLIFICATOR in operatione civitatis sponte cessat laser output et intrare sto statu ad sui protectionem. Cum temperatura ambientium ad 50℃ decidit, ampliator sponte output repetet.

Step5.Input Optical Power: Hoc erbium doped fibra amplificator non habet limina postulationem pro signo potentiae input optical. Cum mediocris virtus signum input opticum ad nullam potentiam prope redactum est, amplificator adhuc erit statum laborantem conservabunt, et extra portum emissionem spontaneam habebunt output. Nihilominus, ut amplioris amplificationis effectum et insignem clamorem obtineat ratione, suadetur ut potentia input optica in potestate moderari possit range descripsit in test sheet vel productum speciem.

Step6.Host Computer Imperium: Haec amplificator est modularis productum et opus est ut cum dedicated exercitum computer software ad adjust ac monitor the status operandi et parametri EDFA operandi. A user scriptor computatrum necessitates ut install USB-232 Vide portum coegi progressio et EDFA exercitum computatrum software imperium a societate nostra provisum est. USB-232 Vide portum exactoris programma institui debet, secus programmator hospes computatrum coniungere non potest et communicare cum modulo EDFA normaliter. Notandum, quod the USB-232 Vide programmata exactoris portus congruere debet cum re USB-232 Vide Portus fune usus est. In programmatis versione numerus EDFA exercitum computatorium software debet esse cum software version numerus memoriae in product test sheet.

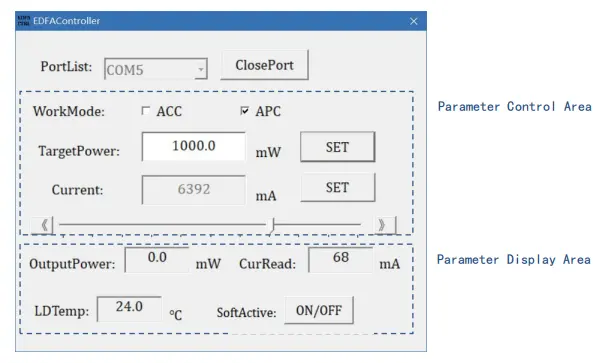

Step7. Exercitus Computer Software Interface: Informatio quae proponendum ab exercitu programmatis computatorii includit amplificator modus operandi, output potentia scopum valorem optical, sentinam laser scopum valorem current, et status temperatus vigilantia.

Step8. Imprimis Operatio: Post incipiens a software exercitum computatrum, primum portum Vide rectam eligere numerum in Vide Portus seriei PortList, preme tesseram OpenPort aperire Vide Portum. Hoc tempore, Current Read and LDTemp fenestrae ostendent currentis laborantis et sentinae temperie moduli. Intra in scopum potentia optica pretii in fenestra TargetPower et deprime SET deprimendo. cum commutatio puga pyga EDFA moduli et puga SoftActive switch in programmata utrumque in se convertunt, occasus vim obtinet et EDFA optica habet potentia output.

Step9. Imperium Modus: Vexillum exemplar huius fibri ampliantis duos modos operantes adiuvat, imperium currentem latae sententiae modus (ACC modus) et potestas latae sententiae modus (APC modus). Potes flectendum inter hos duos modos operandi per optionem WorkModi. cum commutatione, Quaeso nota ut averte Active button switch primum. (Quaedam AMPLIFICATOR exempla tantum ACC modum sustinent, ut EDFA-C-PA). In ACC modus, in sentinam ingredi valorem current in fenestra Current et deprime bullam SET, seu directe trahere sinistrorsum et dextrorsum iunguntur ut sentinam monetae ponant. In APC modus, intra in scopum virtutis optical valorem in TargetPower fenestra quod click in SET deprimendo.

Step10. Output Activation: Cum Admitte puga pyga in fronte moduli et conjunctionem SoftActive commutatio in programmate utrumque vertitur, occasus vim obtinet et amplificator laser output habet, et index laser lux est. DE / ON Bulla rubra ostendetur. The OutputPower in parametri magna regio hodiernam vim optical output actualem ostendit, CurRead hodiernam ostendit sentinam currentem, et LDTemp temperatam internam ostendit.

Step11. Shutdown: Primum averte DE / OFF puga pyga in latere ampliantis et SoftActive puga switch in programmate, preme ClosePort ut portum Vide claudere ac deinde software claudere.

Step12. Parameter Memoria: Modus et parametri in potestate software constitutus intra thematr statim salvus erit Moduli EDFA munus habent et virtutis memoriam. Si non opus est parametri EDFA modificare, non necesse est ad computatrum exercitum coniungere cum iterum utatur.

Operatio Notae et Tutela

● Cum exstiterint, primum confirma vim switch et clavis switch aversae sunt, et postea copia rerum connectunt vim. Cum claudere descendit, primum averte clavem switch et post output potentia copia disconnect index lucis exit. Non statim peribit copia cum potentia laborat EDFA.

Non commendatur saepe inserere et unplug output fibra connexiones ad vitandam contaminationem pulveris, quae augeri potest demisso damno vel ustione fibri fine connexo faciei.

Tersus fibra connexiones cum linteolo liberum extergimus et inspicere cum a fibra ante nexum finem-faciem detector. Semper coniungere / disconnect fibris sine viribus face- nis vitare ardentem. Fibra optica connexiones esse debent pulvere caps.

Si fibra output coniungi debet cum alia fibra, est splicer fusionem uti commendatur.

● Cavendum est a umore, pulvere, et corrosione; copia in sicco loco.

Qualis Fides et Post-Sales Service

tempus Suspendisse:

Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.

Exclusiones a Suspendisse libero:

Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;

(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.

(2) Malfunctiones ob impropriam operationem utentis.

(3) Patet damnum corporis humani erroris causatum.

(4) Alienum disassembly, immutatio vel reparatio.

(5) Mutata vel incompleta titulus in habitationem praestat.

(VI) damnum vel damnum per translationem.
