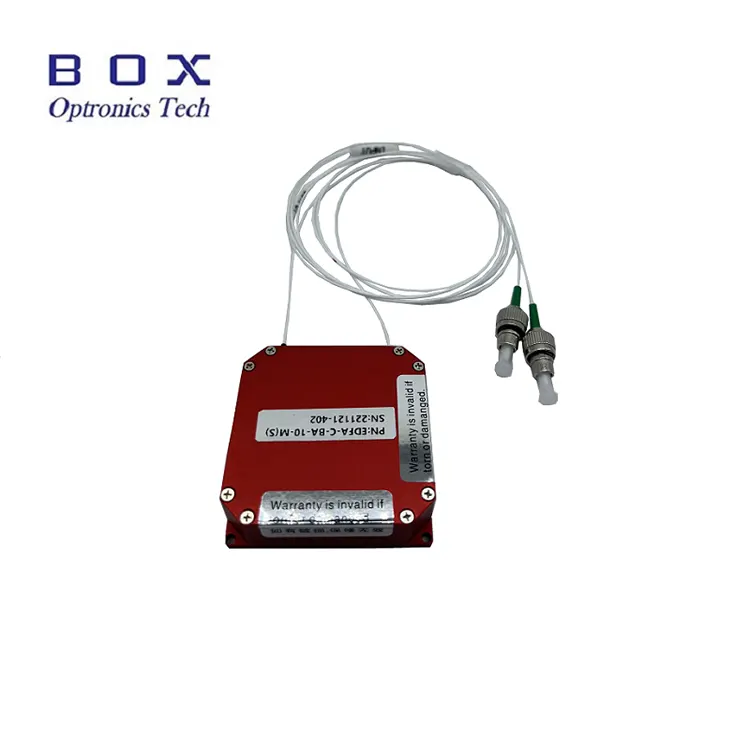

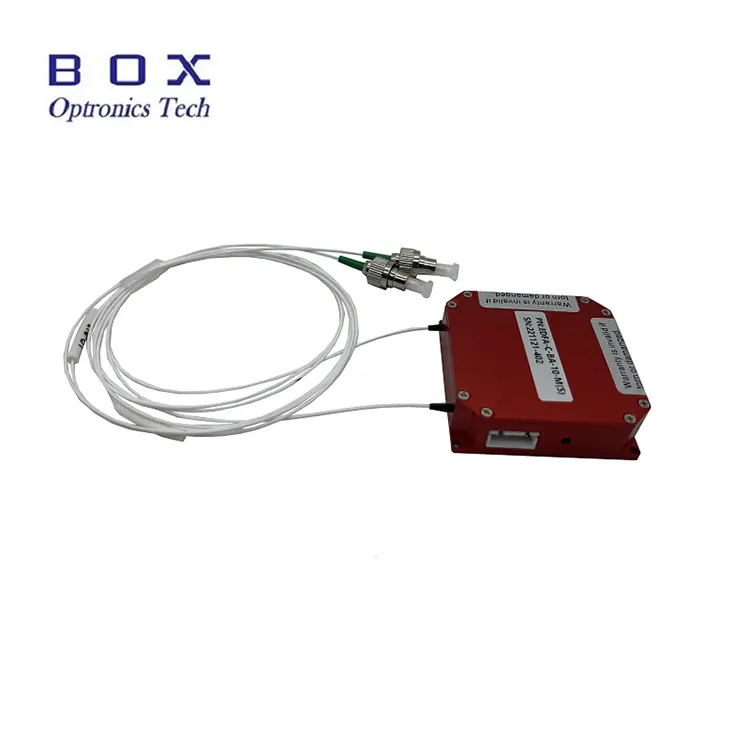

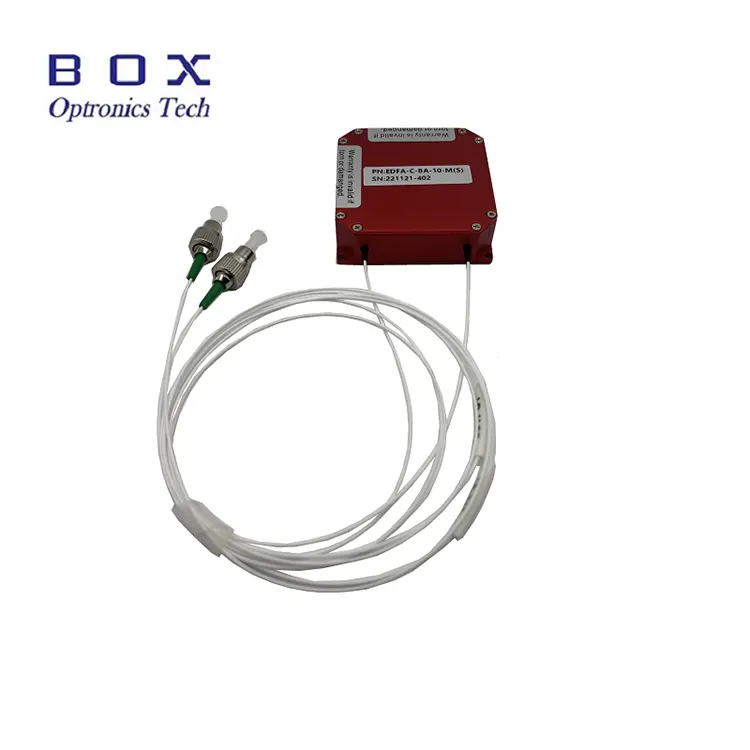

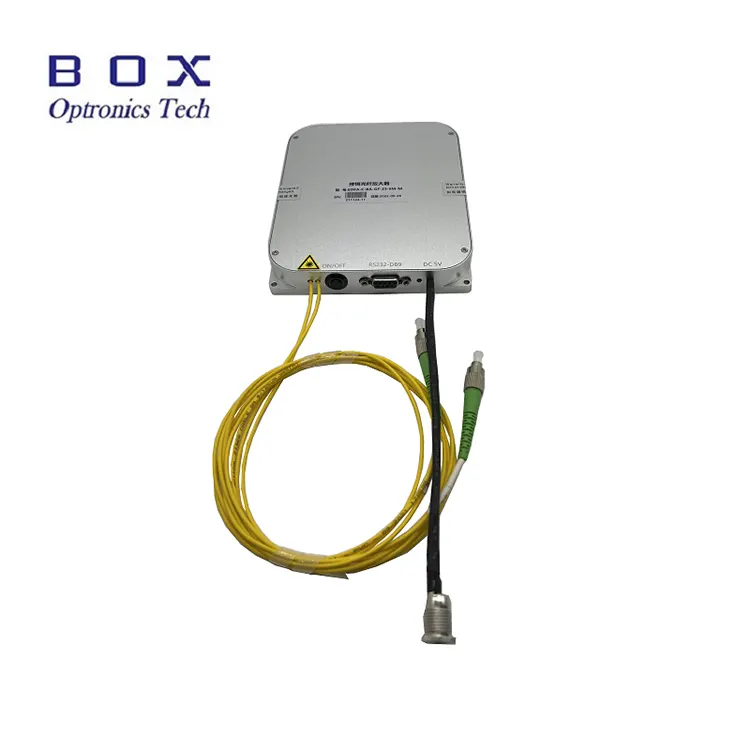

Micro-Module C-band Erbium doped Fiber Booster Ampliatores ordinantur applicationes in spatiis strictis. Praesensiones sunt 50(W) × 50(D) ×15(H)mm vel 45(W)×65(D)×10(H)mm libitum. Possunt esse usus ad amplificationem laseris significationibus in C-band 1530~1565nm necem complector. Intendunt a potentia alta 10/13/17/20/23dBm, et sonum humilem. A communicatio Vide portus et funis potentiae operationi PC providentur. cum his modulis utens, fac fibra facies fine munda, scito laser limitations input, et cavete necessaria laser salutis cautiones.
|
Morbi laoreet |
Unitas |
Values |
Notae |
||||
|
Necem range |
nm |
1530~1565 |
C-band |
||||
|
Potentia potenti |
dBm |
-6~+3 |
|
||||
|
Output potentia |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm Input |
|
vox figura |
dB* |
≤5.0 |
-3dBm Input |
||||
|
PDG |
dB* |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Initus / output solitudo |
dB* |
≥35 |
|
||||
|
Virtus monitor |
dB* |
|
Initus / output |
||||
|
Modus operating |
- |
|
ACC/APC |
||||
|
Pigtail fibra |
- |
SMF-28 |
FC/APC |
||||
|
Imperium modus |
- |
DB9 Male(RS232)/TTL |
|
||||
|
Communicationis interface
|
- |
ZH2.54-4PIN |
M15 Module |
||||
|
- |
ZH1.5-6PIN |
M10 OMNIBUS |
|||||
|
Dimensiones |
mm |
50(W)×50(D)×15(H) |
OMNIBUS |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
OMNIBUS |
||||||
|
Potentia copia |
- |
DC 5V, <10W |
OMNIBUS |
||||
|
operating temperatus |
℃ |
-5 ~ +55 |
|
||||
|
humiditas operating |
℃ |
0~70% |
|
||||
● 1530~1565nm;
● Subminiature consilio;
● Humilis sonitus <5dB;
● RS232/ TTL control mode.
● Optical über communicatio;
● Optical über sensor;
● Fibre ferat.

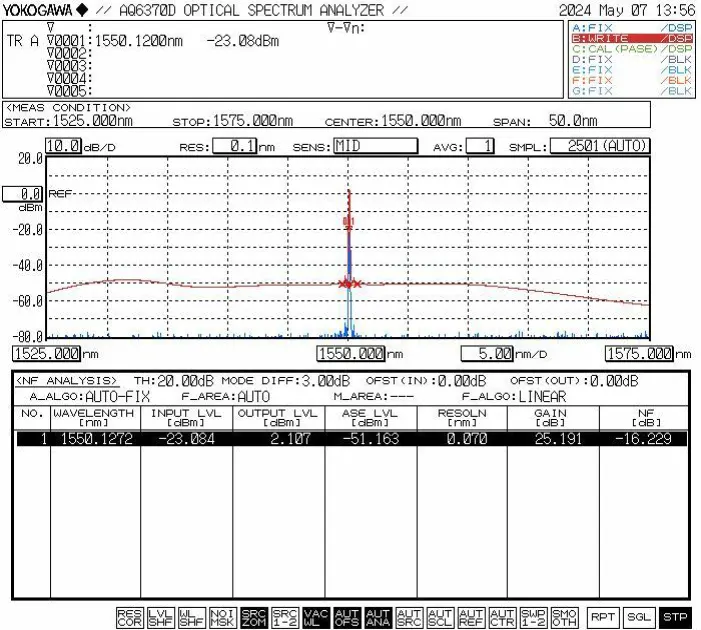

Typical Curva Propria
● Communicatio acu definitio (a sinistra ad dextram: 1 ad 4);
Communicatio gradu prosequitur cum signis TTL. A TTL-RS232 gradu conversio requiritur pro connexione ad computatorium.
|
Pin |
Definition |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
Nomen |
EDFA type |
Necem |
Output potentia |
Genus fibra |
Dimension |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-doped Fibra Amplifier |
BA:Booster-Amp |
C:C-band |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
mic: Module |
eg: EDFA-BA-C-23-SM-MIC
(Ordo information: Micro-Module C-band Erbium-doped Fibra Booster Amplifier, 23dBmoutput potentia, cum SMF-28efiber, involucrum moduli).
Ad alia nativus requisita, pete: sales06@boxoptronics.com
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
Termini solucionis
PayPal et T/T praesto sunt.
Circiter 10-15 operans dies ad productionem capit. (Si aliqui sunt in stirpe, citius erit uit).
Logistics internationales capere possunt 3-5 dies operantes.
Step1.Unpacking et Conventus
Reprehendo omnes accessiones ante ecclesiam completae sunt.
Step2.Connecting Power et Fibre Repeciare Funes
Virtutem connects supply ; iungo signum ut initus
Step3.Turning in Amplifier

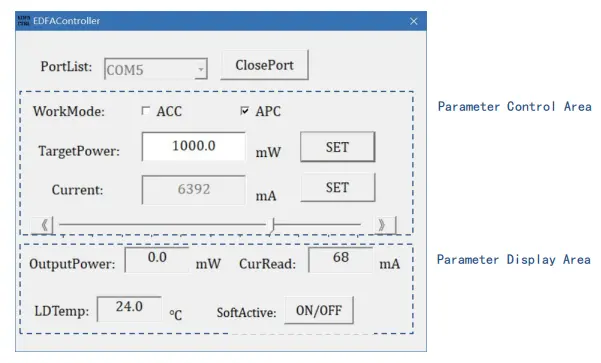

Verte in amplificatorem virtutis. Nota: De vena operativa et lucro valores parametri ab hospite computatorii novissime shutdown constituti sunt, et immutabile est per software si needed.It arcte prohibetur obturaculum or unplug fibra connexiones dum laser operatur.
Setp4.Shutdown
Disconnect potestatem funem post usum.
Ne perdas potestatem copia directe dum ampliator is operans.
Serva fibra connexiones sine pulvere ne incendium fibra nis iungo faciem. Emundare fibra iungo cum pulvis-liberum lens charta ante nexum, eam cum fibra extremitatis inspectoris faciei inspice, et per flange connect nisi confirmata munditia. Alioquin, fibra iungo finem faciei comburi cum laser volvitur. Ensure laser, liberum operationem, cum connexis flangibus, et indue fibra galeros pulvis, si non in usu est.
● Serva vasa arida et repone in sicco loco.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
