1 . Introductio ad 1392nm 10mW DFB Gloria Laser Diode
2. Technical Specifications
3. Product Features
4. Typical Applications
5. Product Details
6. Informationes iussis
7. Datasheet et testsheet
VIII. Termini quote et solucionis
VIIII. Duc tempus
10. Operatio Praecipua
11. Qualis Fides et Post-Sales Service
1392nm DFB laser cum 14-pinna papilio iuncta fibra involucrum, adsum 1392nm centrale, output potentia typica 10mW. inaedificata TEC; thermistor, et monitor PD, sustinens SM fibra seu PM fibra. Maxime usus est in H2O instrumenta sentientia, instrumenta optica et fontes lucidos experiendi. Nota: Filum by rectam PIN definitionem, fibram puram sub TEC potestate contine. Super-voltatio, super-current, ESD, temperatura solida, et superflua fibra flexionis prohibentur.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λ |
CW, 25℃ |
1391 |
1392 |
1393 |
nm |
|
Optical output potentia |
PF |
— |
— |
10 |
— |
mW* |
|
Limen current |
ITH' |
25℃ |
— |
8 |
15 |
ma |
|
Operans current |
IOP |
CW |
— |
— |
90 |
ma |
|
Operans voltage |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
Parte modus suppressionis ratio |
SMSR |
— |
35 |
40 |
— |
dB* |
|
Optical solitudo |
ISO |
25℃ |
35 |
— |
— |
dB* |
|
Spectralis latitudinis (-20 dB) |
λ |
— |
— |
0.1 |
1.0 |
nm |
|
Polarization exstinctio ratio |
ER |
AM fibra |
18 |
— |
— |
dB* |
|
Necem temp. coefficiens |
λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
Monitor Current |
IMON |
VRM=5V |
50 |
— |
1500 |
uA* |
|
MPD Dark current |
ID |
VRM=5V |
— |
— |
50 |
uA* |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● Summus consequat, multi- quantum (MQW) distributum-feedback (DFB) laser;
● SMF-28e vel PM1550 fibra;
● Industry vexillum hermetice signatum 14 clavum papilionis involucrum;
● inaedificata TEC et PD.
● Distributa fibra optica sentiendi;
● Fibra communicationis optica test armorum
● Concentratio aquae vapor Deprehensio;
● Core fons lucis for TDLAS (Tunable Diode Laser Absorption Spectroscopy) systemata;
● Investigatio & Laboratorium INSTRUMENTA.

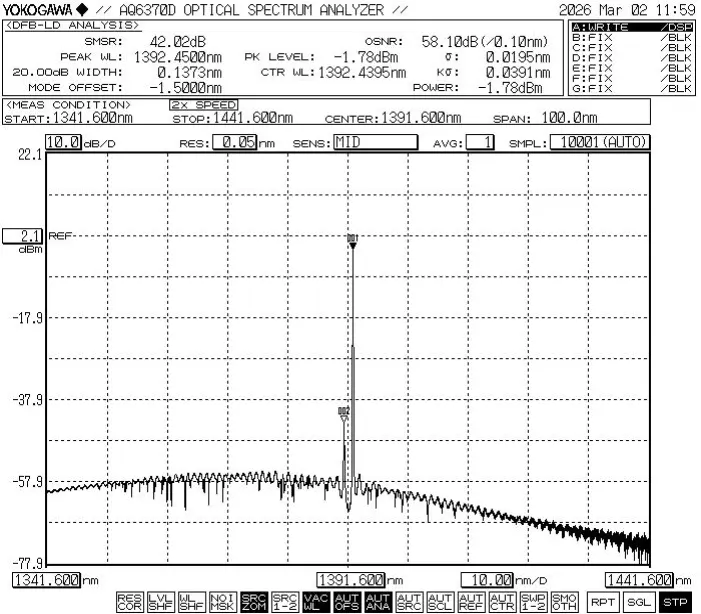

● Spectrum typicum: 1392nm, +/-1nm WL tolerantia.

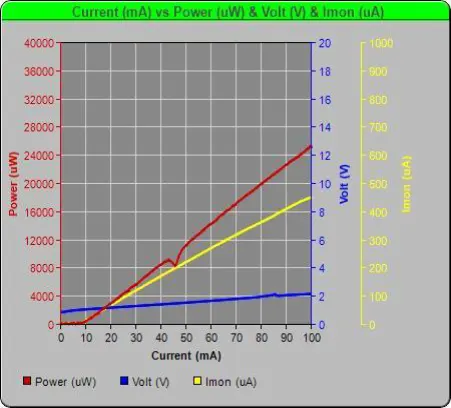

PIV-1392nm 10mW DFB Gloria Laser Diode

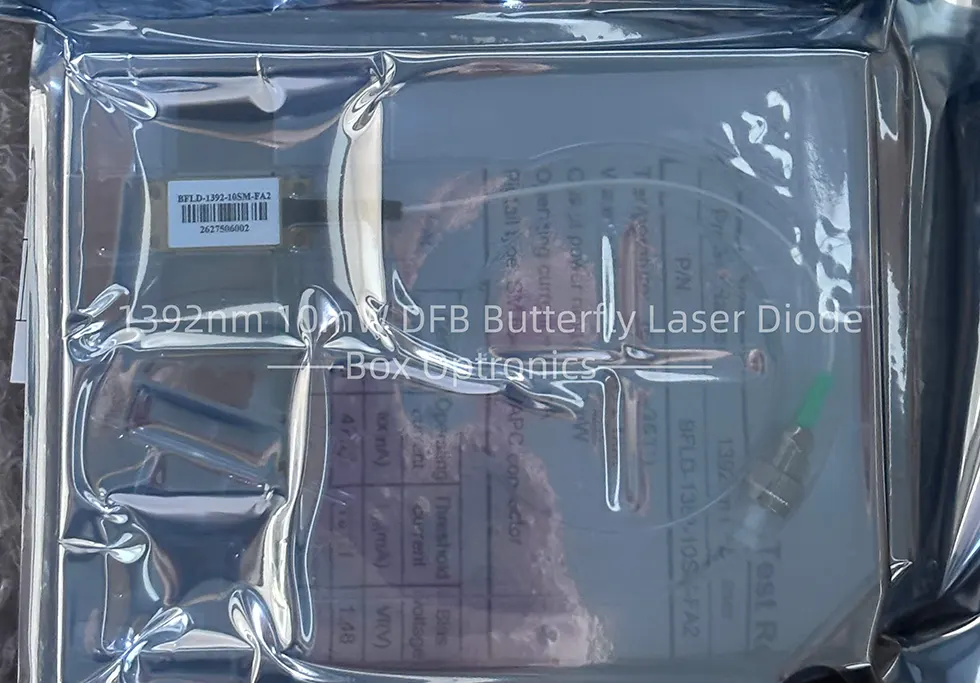

Packing example
|
|
Accessories |
quantitas |
|
1 |
1392nm 10mW DFB Papilio Laser Diode |
1 |
|
2 |
Product Test Report |
1 |
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
PIN-E) |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1392:1392nm 760:760nm 1683:1683nm Other |
10:10mW Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC SA: SC/APC Other |
NULL: Type 1 2: Typus 2 |
eg: BFLD-1392-10SM-FA2
(Informatio Ordinis: 1392nm 10mW DFB Papilio Laser Diode cum SM fibra, FC/APC iungo, type2 pin-out).
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
(3) Alii
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
● Cum operando, haec fabrica altam intensionem laser emittit; do non inspiciat protinus in fibra extremitas faciei, ut sic faciat oculus laesionem.
● Quae res electrostatic-sensitiva est; Ergo adhaesionem stricte ad praesidium anti-staticum requiritur in packaging, vectura, consuetudo. Praeterea providendum est ne potentiae copia aestuat, ut defectum in damno permanentium inveniatur machinam (exampla, cursus propriis apparatu præcomprehensio et circumdatio anti-static lorum carpus).
● Quin stabilitas productum est scriptor operating circuitu ne damnum venarum excursus.
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum inserendo vel removendo e neruo suo, pressionem non applicamus vel manica in tergo sita habitationi machinam trahere. Nam cogitationes iungo instructus, ut et fibrarum fabrica et iungo simul elevantur per institutionem vel remotionem.
Si fibulae solidamentum exigunt, temperamentum solidare non debet excedunt 260°C, et tempus solidandi non excedunt 10 seconds. Peculiaris attentio praestanda est quae sequuntur: durante processu solidante fabrica debet esse in impotenti statu, et ferrum solidale rite est fundata est.
cum fabrica utens, intentioni operanti stricte inhaeret vena iugis certa in datasheet. Key parametri, inter Ith (Limen Current), Iop max (Maximum Operating Current), Vop max (Maximum) Operans intentione), et λc (Centre necem) referendum sit nominatim in test fama tempore provisum est shipment.Note: Operation ultra absolutum maximum ratings damnum permanens in fabrica causare potest.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
