1574nm DFB Laser Diode pro CO2 Sensus

Arca Optronica, optoelectronic fabricatrix professionalis, 1574nm DFB Laser Diode praebet, papilionem 14-clavum distribuit, laseris feedback destinatum ad CO2 gasi sentiendi, fibra sensorem systematum opticorum, et applicationes transmissionis C/DWDM. Featurans centri necem 1574nm (adaequationem absorptionis CO2 lineae), potentiae opticae 10mW/20mW, et SM vel PM fibra ad libitum, hic laser tradit stabilem et accuratam effectionem opticam pro tunable diode laser effusio spectroscopio (TDLAS) et aliis applicationibus gas deprehensio. Nostra machinalis turma sustinet consuetudinem necem, potentiam et fibra configurationis optiones ad specificas gas sentiendi et systematis integrationis requisita.

Mitte Inquisitionem

depictio producti

Product Overview-1574nm DFB Laser Diode pro CO2 Sensus

The1574nm DFB Laser Diodefor CO2 Sensus liberat 10mWor 20mW optical output potestatem per fibram unius modi vel polarizationem conservandi fibram withanFC/APC iungo.

DFB laser spectralem puritatem ac necem praecisionem postulans pro tunable diode laser absorptionis spectroscopiae (TDLAS) et aliae altae solutionis gasi deprehensio technicae praebet.

Colit in industria vexillum 14-clavum papilio sarcina cum duobus optionibus configurationis pinouts, integratis TEC, thermistoris, monitoris PD, et isolatoris. Laser compatible cum papilio vexillum laser tabulis et ratio machinis agitatoris.

Clavis Features-1574nm DFB Laser Diode pro CO2 Sensus

· Centrum necem: 1574nm (range 1573-1575nm), congruens cum linea gasi CO2 effusio.

· Potestas praecipua optica output: 10mW or 20mW

· Modulatio lata Sedis: 2.5GHz typica (-3dB)

· instructum seclusorium opticum: ≥30dB solitudo

· Integra thermoelectrica frigidior (TEC) et 10kΩ thermistorfor necem stabilizatio

· Necem temperaturae coefficientis: 0.09nm/°C typicam (15°C ad 35°C)

· Necem coëfficientis current: 0.01nm/mA typicam ad necem tuning

· Industriae vexillum 14-pini papilionum involucrum, Typus 1 et Typus 2 optiones pinout

· Limen Minimum current: 10mA~35mA

· Photodiode monitoris integrata vis magna vigilantia

Typical Applications-1574nm DFB Laser Diode pro CO2 Sensus

· CO2 deprehensio gasi et vigilantia sub diode laseris spectroscopio tunabili effusio (TDLAS)

· Necem modulationis spectroscopiae (WMS) pro molestiae CO₂ et vestigium gasi deprehensionis

· Fibra systemata sentiendi optica in FBG et technicis mensurationibus interferometricis nituntur

· Fibra communicationis optica experimentum et apparatum mensurae

· Analysis respiratio et applicationes biomedicae gasi sentientes

· Investigatio et progressus in photonicis et opticis sentiendi laboratorios

· OEM integratio in gasi analysribus et instrumentis vigilantia environmental

Product Specifications-1574nm DFB Laser Diode pro CO2 Sensus

Maximum Ratings

Parameter	Symbolum	Conditio	Min.	Typ.	Maximilianus.	Unitas
Repono Temperature	Ts	-	-40	-	85	°C
Operating Causa Temperature	Top	-	-20	-	70	°C
deinceps Current	SI*	CW	-	-	200	ma
Laser inversa intentione	VLR	-	-	-	2	V
PDforward Current	IFPD	-	-	1.1	5	ma
PD Reverse Voltage	VRPD	-	-	5	10	V
TEC Current	ITEC	-	-	0.8	1.5	A
TEC Voltage	VTEC	-	-	1.5	3.5	V

Electro-Optical Characteres (T = 25°C Temperature Laser)

Parameter	Symbolum	Test Condition	Min.	Typ.	Maximilianus.	Unitas
Centrum Necem	λ	TL=15~35°C, CW	1573	1574	1575	nm
Optical Output Power	PO	-	10	-	-	mW*
Limen Current	ITH'	-	-	10	35	ma
Clivo Efficens	η	CW, 5mW output	0.05	0.11	0.2	mW/mA
Operans Current	Iop	PO=10mW, CW	-	100	120	ma
Spectrale Linewidth	LW	FWHM	-	3	-	MHz
Laserforward intentione	VF	CW, 10mW output	-	1.2	3.0	V
Monitor Dark Current	ID	-	-	-	0.1	μA
Sed (-3dB)	BW	-	-	2.5	-	GHz
Parte-Modus Suppressio Ratio	SMSR	CW	35	40	-	dB*
Optical solitudo	-	-10	30	-	-	dB*
Intensitas relativa sonitus	RIN	CW, 5mW output	-	-145	-	dB/Hz
TEC Set Temperature	Ts	-	15	-	35	°C
Input Impedimentum	ZIN	-	22	25	28	Ω
Thermistor Current	ITC	-	10	-	100	μA
Thermistor Resistentia	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC Current	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
TEC Voltage	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC Capacitas	T	Tc=70°C	-	-	50	°C
Necem PERFLUO (EOL)	λ	XXV annos vita	-	-	±0.1	nm
Necem Temperature Coefficient	λ/ΔT	TEC 15°C ad 35°C	-	0.09	-	um/°C
Necem Current Coefficiente	λ/ΔI	-	-	0.01	-	nm/mA

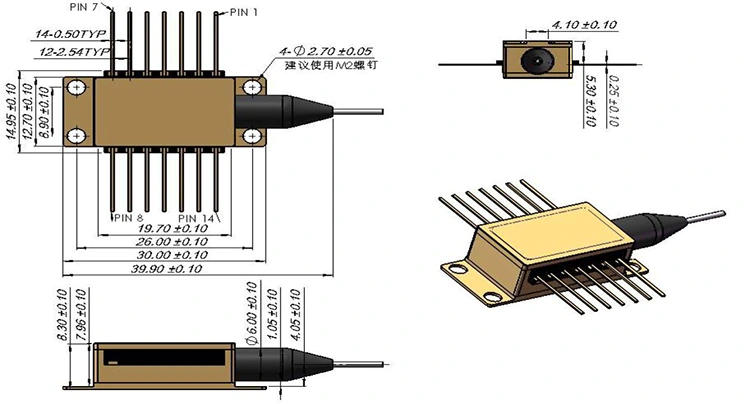

Sarcina et Pin Definitio -1574nm DFB Laser Diodefor CO2 Sensus

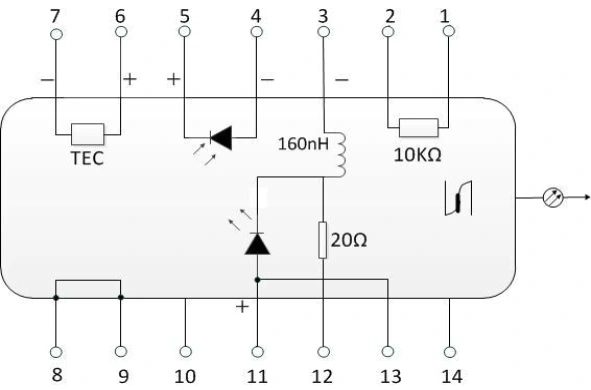

Typus I Pin configurationis

Pin	Descriptio	Pin	Descriptio
1	Thermistor	14	NC (Nec Connection)
2	Thermistor	13	Laser Anode (+)
3	Laser DC Bias (-)	12	Laser RF Cathode (-)
4	PD Monitor Anode (-)	11	Laser Anode (+)
5	PD Monitor Cathode (+)	10	NC (Nec Connection)
6	TEC (+)	9	Causa terrae
7	TEC (-)	8	Causa terrae

Typus II Pin configurationis

Pin	Descriptio	Pin	Descriptio
1	TEC (+)	14	TEC (-)
2	Thermistor	13	Causa terrae
3	PD Monitor Anode (-)	12	NC (Nec Connection)
4	PD Monitor Cathode (+)	11	Laser Cathode (-)
5	Thermistor	10	Laser Anode (+)
6	NC (Nec Connection)	9	NC (Nec Connection)
7	NC (Nec Connection)	8	NC (Nec Connection)

Informationes iussis

Exemplar Nomenclature

BFLD XXXX XX XX XX X

Exemplum: BFLD-1574-20PM-FA2

Agro	Code	Descriptio
Laser Type	BFLD	DFB Laser Diode Series
Necem	1574	1574nm (alias aequalitates in promptu sunt: 1030, 1064, 1392, 1653, 1683, CWDM)
Output Power	20	20mW; 10 = 10mW
Fibra Type	PM	AM = Polarizationem conservandam; SM = Single-modus
Connector Type	FA	FC/APC; SA = SC/APC; Aliae connexiones praesto
Pinout	NULL / 2	NULL = Type 1 (default); 2 = Typus 2

Frequenter Interrogata (FAQ) -1574nm DFB Laser Diodefor CO2 Sensus

Q: Quomodo integratum TEC emendare CO2 sentientem?

A: Integra TEC et thermistor stabilire laser chip temperies, extenuando necem et output potentia egisse. Cum DFB laser necem esse temperatus-dependens, praecise scelerisque temperantia adiuvat conservationem noctis cum clypeo CO₂ effusio plumae. TEC temperatio rudis necem praebet, dum tenuis necem hitur per infusionem vena modulationis effici potest.

Q: Quid est constructum-in optica isolator importante pro gas systemata sentiendi?

A: Constructum-in optica isolator redigit opiniones opticas quae per reflexiones ex nexus fibrarum et partium opticorum causantur. Haec stabilitas laseris output meliorem facit et sensum ad perturbationes opticas externas minuit, quae praesertim magni momenti sunt ad systema detectionis gasi TDLAS et WMS.

Q: Possumne consuetudinem necem variam gasi speciem habere?

A: Ita, Box Optronici fontes laser DFB praebet adaequationes optimized pro variis applicationibus gas sentiendi, inclusis sed non limitatis ad CO2 (1574nm), CH4 (1653nm), H2O (1392um), et O2 (760nm). Etiam CWDM et DWDM canalem adaequationem applicationum communicationis sustinemus. Continge nos cum certis necessariis tuis necem et machinam nostram bigas facasibilitatem recensebimus.

Q: Quid activitatis et ambitus ambitus huius laseris requirendus est?

A: 1574nm DFB laser requirit laser diode agitator congrua currenti limite, temperaturae moderatoris integrae TEC, et optione modulatio inputationis necem in applicationibus TDLAS intuens. Monitor photodiode potest adhiberi potest automatariam potestatem (APC).

Related Products -1574nm DFB Laser Diodefor CO2 Sensus

· Potentia alta 1653.7nm 40mW DFB Papilio Laser - DFB Laser fontes methani deprehensio, vigilantia environmental, applicationes salutis industriales

· 1683nm 10mW Fibre Copulatum Laser -protractum necem DFB lasersfor CH₄ effusio spectroscopium et sensitivum gasi applicationes sentiendi

· 1392nm 10mW DFB Butterfly Laser Diode - spectroscopia et humiditas rationum mensurarum vaporum aquae dispositae

· 1mm InGaAs PIN Photodiode TO46 - Maximum-sensitivum 900-1650nm photodetectorum gasi absorptionis signum detectionis et potentiae opticae magna vigilantia

· C-band Tunable Laser Module - fontes laser pro spectroscopio, FBG interrogatione et charactere optica

Datasheet et Testsheettum -1574nm DFB Laser Diodefor CO2 Sensing

datasheet

testsheet
