1580nm DFB SM PM Laser Diode fovet premium MQW DFB chip cum 1580um centri necem (±1nm tolerantiae) et ratio typica 40dB parte-modus suppressionis. Humilis limen currente, humilis potentia consummatio, et alta commendatio, venit plene cum thermistore, TEC, et vigilantia diode ad continuam stabilitatem faciendam. Apte ad detectionem gasorum, possibilium experimentorum fabrica, et fibra applicationum sensitivarum opticorum.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λ |
CW, 25℃ |
1579 |
1580 |
1581 |
nm |
|
Optical output potentia |
PF |
- |
- |
10 |
- |
mW* |
|
Limen current |
ITH' |
25℃ |
- |
8 |
15 |
ma |
|
Operans current |
IOP |
CW |
- |
- |
90 |
ma |
|
Operans voltage |
VOP |
25℃ |
- |
1.1 |
2.0 |
V |
|
Ratio modus suppressio latus |
SMSR |
- |
35 |
40 |
- |
dB* |
|
Optical solitudo |
ISO |
25℃ |
35 |
- |
- |
dB* |
|
Spectralis latitudo |
λ |
- |
- |
- |
10 |
Mhz |
|
Ratio polarization exstinctio |
ER |
AM fibra |
18 |
- |
- |
dB* |
|
Necem temp. coefficiens |
λ/ΔT |
- |
- |
0.08 |
0.12 |
nm/ |
|
Monitor Current |
IMON |
VRM=5V |
50 |
- |
1500 |
uA* |
|
MPD Dark current |
ID |
VRM=5V |
- |
- |
50 |
uA* |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● Multi-quantum bene (MQW) Distributum videre (DFB) lasers;
● 14-piniculi involucrum papilionis altae firmitatis;
● Integrated thermistor, TEC et monitor photodiode;
● Minimum limen vena et humilis potentia consummatio;
● Fibra species potest esse SMF-28e vel PM fibra.
● Fibra optica sensoris;
Levis fons est experimenti et mensurae;
● Gas deprehensio systemata;
● Optica fabrica probatio passiva;
Communicationum optica fibra.

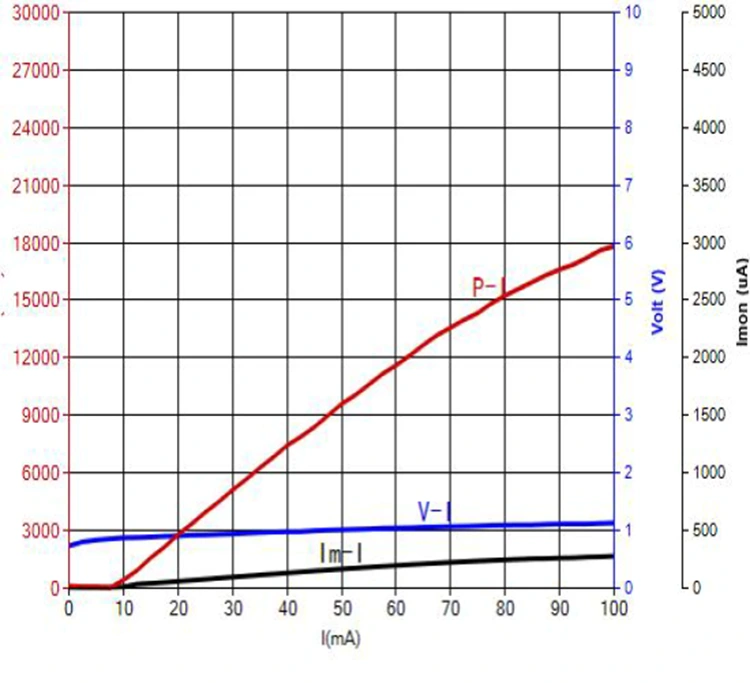

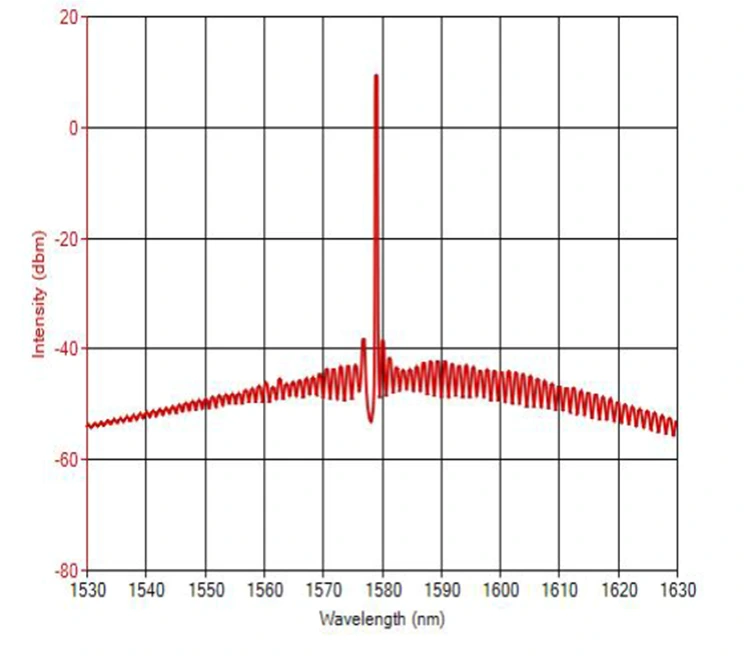

● Spectrum typicum et PIV: 1580nm 10mW, +/-1nm WL tolerantia.
● Sarcina tractus & PIN-OUT Definition(Unit:mm) -1580nm DFB SM PM Laser Diode

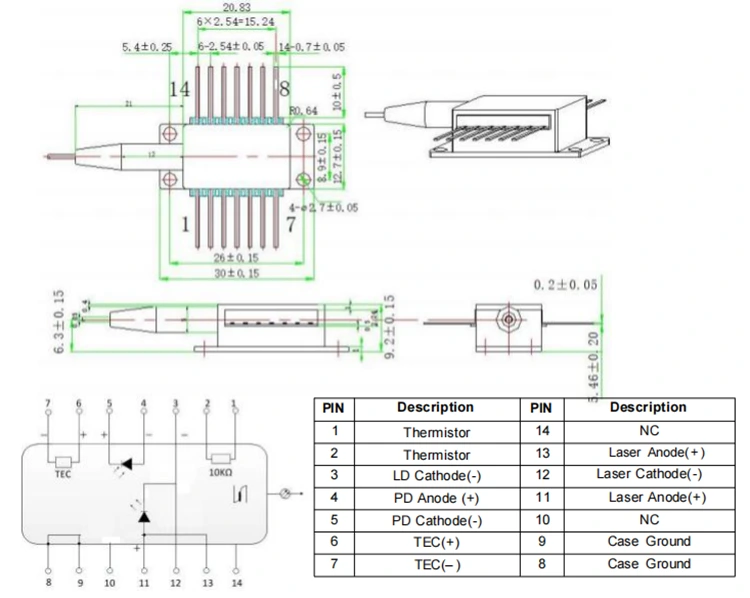

>>> Type1 pin-out

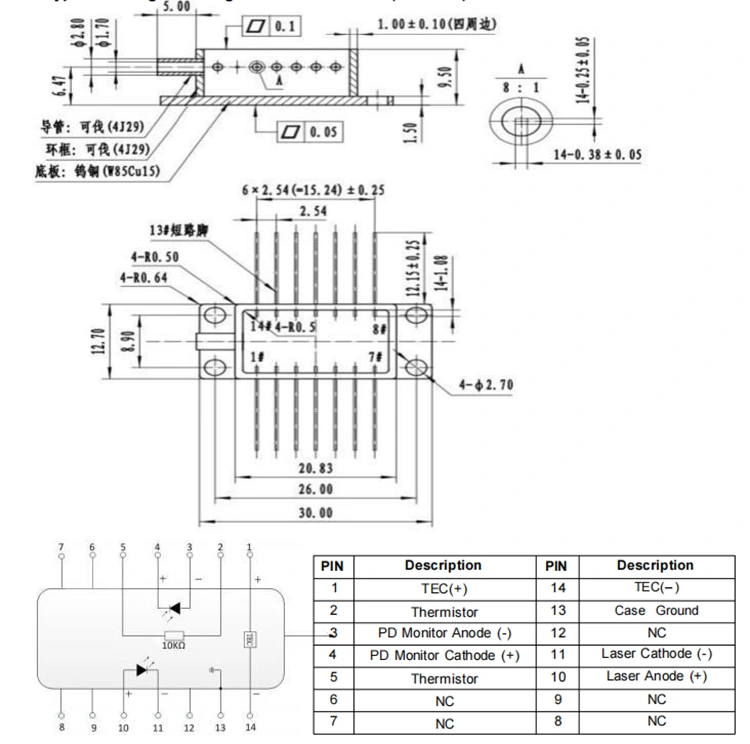

>>> Type2 pin-out
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
ACUS EXTRA |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1580:1580nm 1512:1512nm 760:760nm 1683:1683nm Other |
10:10mW Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC SA: SC/APC Other |
NULL: Type 1 2: Typus 2 |
eg: BFLD-1580-10SM-FA2
(Informatio ordinis: 1580nm DFB Laser diode, papilio 14-pini sarcina, 10mW potentia output, cum SM fibra, FC/APC iungo, type2 pin-e).
Terms of quote
(1) EXW:
Si DHL/UPS/FedEx rationem habes, Box Optronicis exW uti suadeant. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso naves emptas productorum compara.
(3) Alii
Termini solucionis
PayPal et T/T praesto sunt.
Productio: 10 dies laboris. (If there are some in stock, it will be faster shipped.)
Logistics internationales: 3-5 dies operantes.
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum e neruo inserens vel removens, pressionem non applica vel manicam in tergo technae habitationis sitam trahere. Ad machinas cum nexibus instructas, curabit ut et fabrica et iungo fibra eodem tempore tollantur durante institutione vel amotione.
Si fibulae solidamentum exigunt, temperatura solidatoria CCLX°C excedere non debet, tempusque solidandi X secundis excedere non debet. Praecipua ratio habenda est his: in processu solidandi ratio in impotenti statu esse debet, ferrum solidale rite fundatum est.
● Priusquam machinam capere possint, primum frigidiorem excitant, deinde potentiam in parvis incrementis adhibent ne spumam excalfaciat vel cumulatur.
tempus Suspendisse:
Libera reparatione vel substitutione pro defectibus non humanis inductis intra annum ab emptione. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus warantum, libera reparatione vel subrogativa officia praestabuntur pro vitiis per proventus qualitas producta. Nihilominus, Box Optronica ius retinet ut officia reparationis liberae recusandi in sequentibus casibus intra tempus praestat:
(1) Damnum a causis naturalibus (exampla, fulgur, pulvis) vel influxus environmental.
(2) technicorum technicorum ob operationem impropriam usoris.
(3) Manifestum damnum corporis ex errore humano causatum.
(4) Dissensio alienum, immutatio vel reparatio.
(5) In habitationi immutata vel incompleta titulus praestat.
(6) Damnum vel damnum per translationem.
