1 . Introductio 1532nm DFB BTF Laser Diode
2. Technical Specifications
3. Product Features
4. Typical Applications

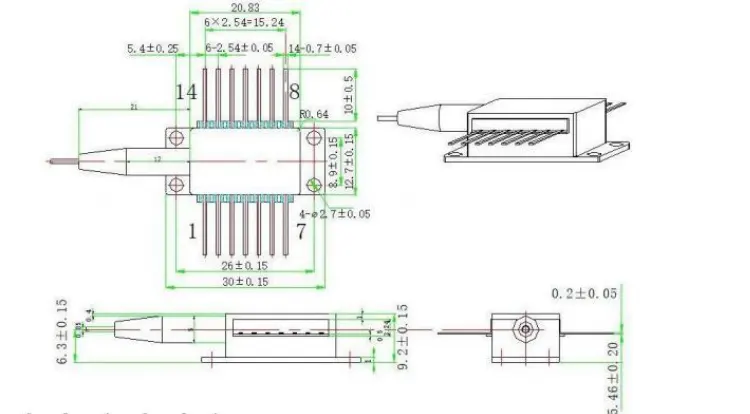

5. Product Details
6. Informationes iussis
7. Datasheet et testsheet
VIII. Termini quote et solucionis
VIIII. Duc tempus
10. Operatio Praecipua
11. Qualis Fides et Post-Sales Service
1532nm DFB BTF Laser Diode cum centro adsum 1532.68nm (ITU CH56), optical output power 10mW. Inaedificata TEC et thermistor firmum operationem enable. Per operationem, recte secundum paxillus definitione, moderatio currentis et temperationis in æstimatione incessus vagare, et vitare ESD damnum et operationem nimis intentionem.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λ |
ITU Grid |
CH56: 1532.68 |
nm |
||
|
Optical output potentia |
PF |
— |
6 |
— |
20 |
mW* |
|
Limen current |
ITH' |
25℃ |
— |
— |
20 |
ma |
|
Operans current |
IOP |
— |
— |
— |
120 |
ma |
|
Operans voltage |
VOP |
25℃ |
— |
— |
2.5 |
V |
|
Parte modus suppressionis ratio |
SMSR |
— |
30 |
— |
— |
dB* |
|
Optical reditus damnum |
ORL |
— |
40 |
— |
— |
dB* |
|
Optical solitudo |
ISO |
25℃ |
30 |
— |
— |
dB* |
|
Polarization exstinctio ratio |
ER |
AM fibra |
18 |
— |
— |
dB* |
|
MPD Dark current |
ID |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA* |
|
MPD Current ad output potentia |
— |
VRM=5V |
10 |
— |
200 |
mA/W* |
|
TEC Voltage |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
Bandwidth |
BW |
— |
— |
2.5 |
— |
Ghz |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
Carrier-ut-Noise ratio |
CNR |
— |
55 |
— |
— |
dB* |
|
Secundum ordinem compositum |
CSO |
— |
— |
— |
-55 |
dBm |
|
Compositum triplum pulsum |
— |
— |
— |
— |
-64 |
dBc* |
● Papilio involucrum, structum in TEC;
● Prolixus temperatus Fiducia;
● Summus firmitas, responsio ieiunium, firmitas bona.
● C2H2 Acetylene gas sentiendi;
● Fibra optica Communication & Proin Photonic Transmission;
● Laser vagandi inuentores.
● Spectrum typicum: 1532.68nm, +/-0.5nm necem tolerantiae.

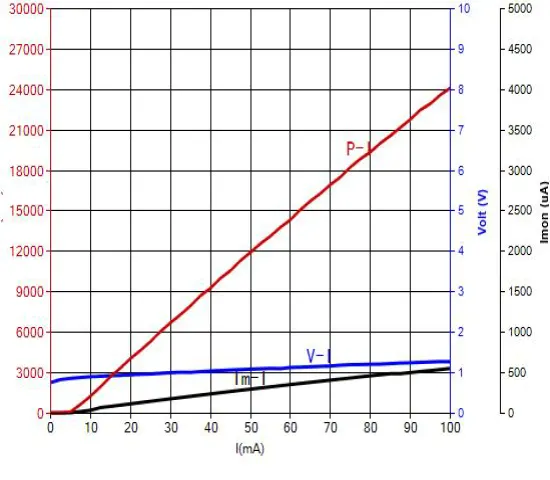

PIV-1532nm 10mW DFB BTF Laser Diode
FAQ-1532nm DFB BTF Laser Diode
(I) Quid est sarcina BTF?
--BTF (Butterfly) sarcina est vexillum 14-pinnium papilio sarcina; maxime amet industrial- gradus packaging forma in optoelectronics diligentiam. Sarcina haec integrat chip laseris, TEC temperatura imperium; thermistor et photodiodus, optimam hermetitiam et thermas offerentes administratio perficiendi. Nulla differentia essentialis a vexillum papilio packaging, "BTF" est communiter ut abbreviationem pro "palio" in producto nominatio.
(II) Quid modi coegi hoc productum auxilium?
---1532nm DFB BTF Laser Diode sustinet undam continuam (CW) operationem. Humilis strepitus assidue vena fons commendatur (limen currens circa 5-20mA, operans current 50-90mA), una cum TEC moderatoris ad temperaturam stabilizationis (typically ad 25℃).
(3) An specimen probatio praesto?
--Sample probatio et minimi voluminis effectio iudicii fulciuntur. Pro magnitudine procurationis offerimus volumen Morbi cursus sapien et alligari.
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
PIN-E) |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
CH56:1532.68nm Other |
10:10mW Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC SA: SC/APC Other |
NULL: Type 1 2: Typus 2 |
eg: BFLD-CH56-10SM-FA
(Ordo information: 1532nm DFB BTF Laser Diode, 10mW output power, with SM fibra, FC/APC iungo, type1 pin-e).
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
● Cum operando, haec fabrica altam intensionem laser emittit; do non inspiciat protinus in fibra extremitas faciei, ut sic faciat oculus laesionem.
● Quae res electrostatic-sensitiva est; Ergo adhaesionem stricte ad praesidium anti-staticum requiritur in packaging, vectura, consuetudo. Praeterea providendum est ne potentiae copia aestuat, ut defectum in damno permanentium inveniatur machinam (exampla, cursus propriis apparatu præcomprehensio et circumdatio anti-static lorum carpus).
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum inserendo vel removendo e neruo suo, pressionem non applicamus vel manica in tergo sita habitationi machinam trahere. Nam cogitationes iungo instructus, ut et fibrarum fabrica et iungo simul elevantur per institutionem vel remotionem.
Ante posse omnia components, primum movere frigidior Thracam et deinde cum incremental potestate gradus ne chip overheating et cultro.
Per potentiam-sursum processum numquam directe applicatur ad altam venam, ut hoc periculum deminutio chip. Instead, power up the device at a current level prope ad limen chip et paulatim venam in parvis auget incrementa ad desideratum gradum ventum est.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
