1 . Introductio 1567nm DFB Gloria Laser Diode
2. Technical Specifications
3. Product Features
4. Typical Applications
5. Product Details
6. Informationes iussis

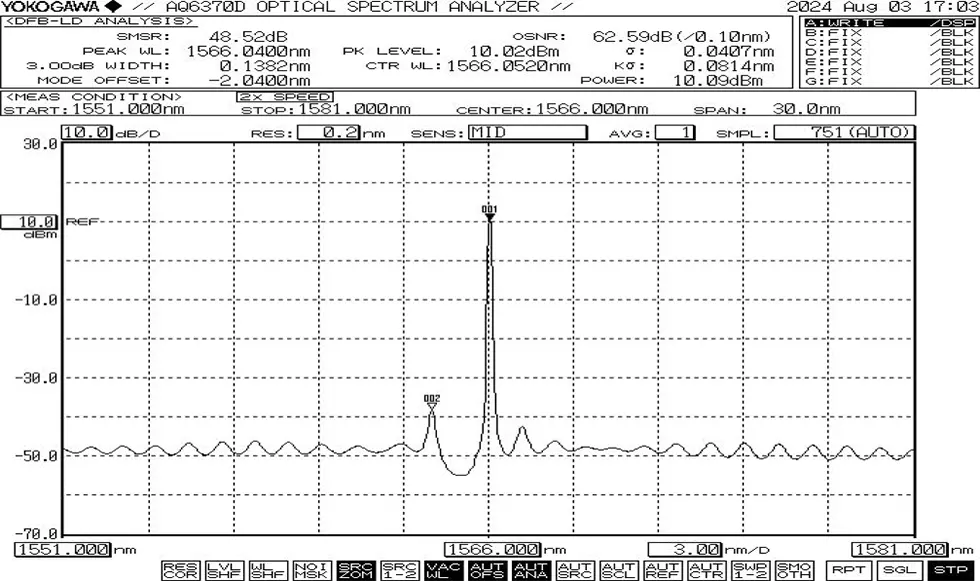

7. Datasheet et testsheet
VIII. Termini quote et solucionis
VIIII. Duc tempus
10. Operatio Praecipua
11. Qualis Fides et Post-Sales Service
1567nm DFB papilio laseris diode cum multi- quantum bene DFB compages et 14 paxillus papilio involucrum. Integra TEC et thermistor, subsidia SMF 28e uno modo vel polarizatione servando fibra output, cum typica 10mW output power; temperatura operativa -20~+70℃, RoHS obsequens. Nota ESD tutelam, et maximam aestimationem absolutam non excedunt.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λ |
CW, 25℃ |
1566 |
1567 |
1568 |
nm |
|
Optical output potentia |
PF |
— |
— |
10 |
— |
mW* |
|
Limen current |
ITH' |
25℃ |
— |
8 |
15 |
ma |
|
Operans current |
IOP |
CW |
— |
— |
90 |
ma |
|
Operans voltage |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
Parte modus suppressionis ratio |
SMSR |
— |
35 |
40 |
— |
dB* |
|
Optical solitudo |
ISO |
25℃ |
35 |
— |
— |
dB* |
|
Respectal latitudo |
λ |
— |
— |
4 |
10 |
MHz |
|
Polarization exstinctio ratio |
ER |
AM fibra |
18 |
— |
— |
dB* |
|
Necem temp. coefficiens |
λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
Monitor Current |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Dark current |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● Multi-Quantum Lasers bene (MQW) Distributus videre(DFB);
● Fibre typus potest esse SMF-28e vel PM fibra;
● 14-pin papilio sarcina magna stabilita;
● Stabulum 10mW output, altum SMSR et bonum solitudo optica.
● Fibra optica sensoris;
● Lucis origo;
● Gas Monoxidum CO carbonis sentiendi;
● Medium & longum bolum über communicatio et probatio disciplinarum.
1. Product Details-1567nm DFB Papilio Laser Diode
● Package drawing&PIN-OUT Definition(Unit:mm)-1567nm DFB Butterfly Laser Diode

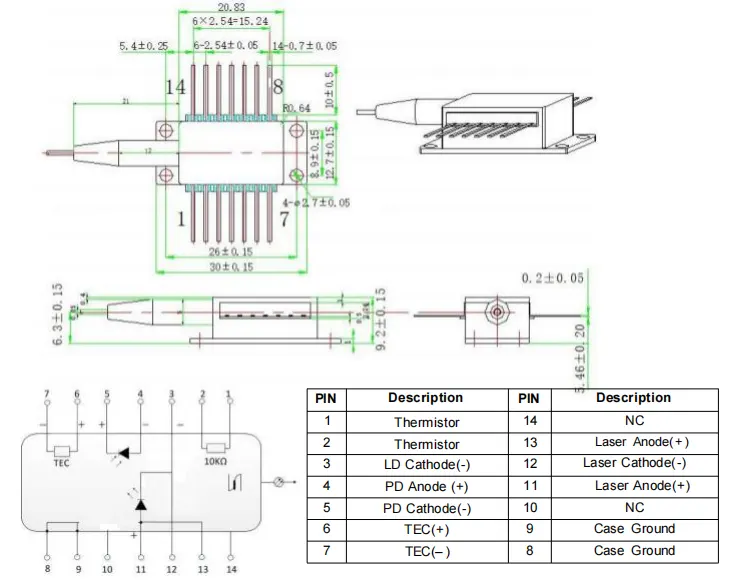

>>> Type1 pin-out

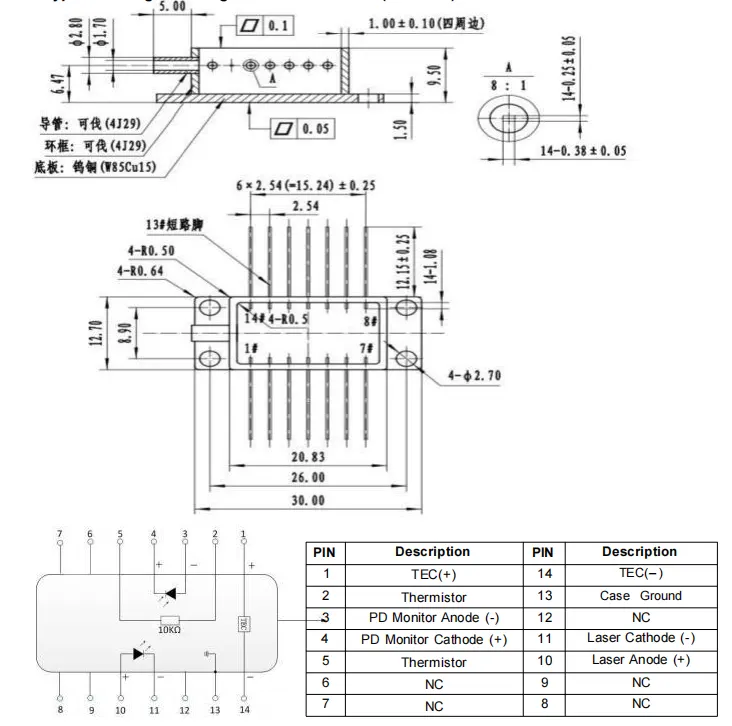

>>> Type2 pin-out
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
PIN-E) |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1567:1567nm 1392:1392nm 760:760nm 1683:1683nm Other |
10:10mW Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC SA: SC/APC Other |
NULL: Type 1 2: Typus 2 |
eg: BFLD-1567-10SM-FA
(Ordo informationis: 1567nm DFB Papilio Laser Diode, 14-pin papilio sarcina, 10mW output power, cum SM fibra, FC/APC iungo, type1 pin-out).
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
● Cum operando, haec fabrica altam intensionem laser emittit; do non inspiciat protinus in fibra extremitas faciei, ut sic faciat oculus laesionem.
● Quae res electrostatic-sensitiva est; Ergo adhaesionem stricte ad praesidium anti-staticum requiritur in packaging, vectura, consuetudo. Praeterea providendum est ne potentiae copia aestuat, ut defectum in damno permanentium inveniatur machinam (exampla, cursus propriis apparatu præcomprehensio et circumdatio anti-static lorum carpus).
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum inserendo vel removendo e neruo suo, pressionem non applicamus vel manica in tergo sita habitationi machinam trahere. Nam cogitationes iungo instructus, ut et fibrarum fabrica et iungo simul elevantur per institutionem vel remotionem.
Si fibulae solidamentum exigunt, temperamentum solidare non debet excedunt 260°C, et tempus solidandi non excedunt 10 seconds. Peculiaris attentio praestanda est quae sequuntur: durante processu solidante fabrica debet esse in impotenti statu, et ferrum solidale rite est fundata est.

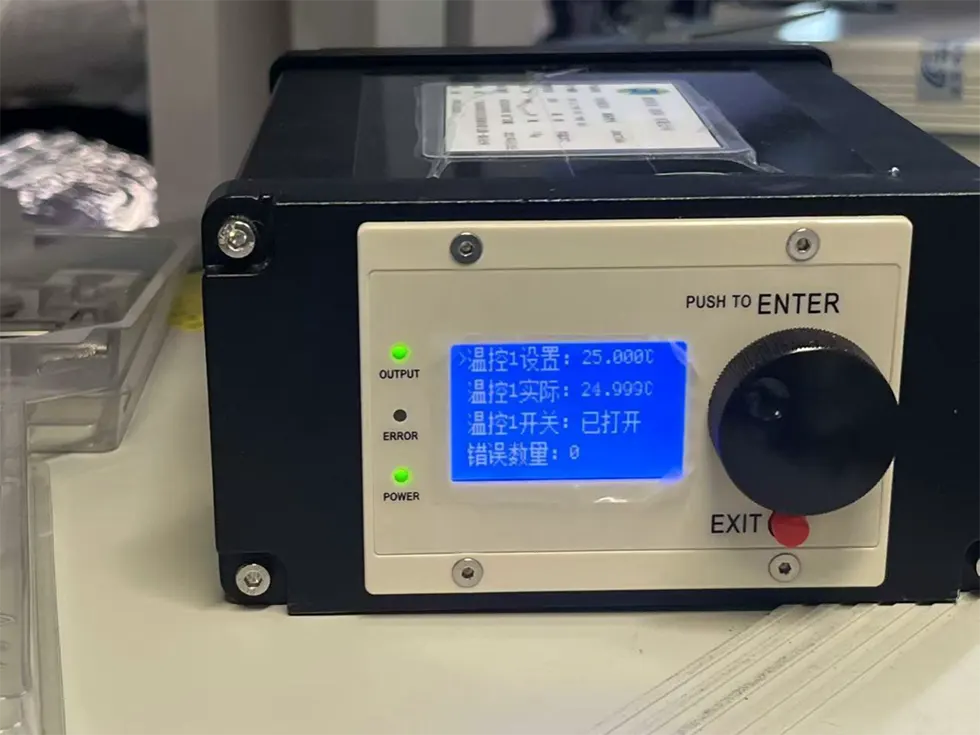

Ante posse omnia components, primum movere frigidior Thracam et deinde cum incremental potestate gradus ne chip overheating et cultro.
2. Quality Assurance and After-Sales Service-1567nm DFB Papilio Laser Diode
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
