Hoc est 1651nm DFB laser diode fibri-iiuncti cum a multi- quantum bene DFB chip et 14 paxillus papilio involucrum. Integra TEC temperatus imperium et thermistor sustinet unum modum/polarisation conservandum fibra output, cum typica output potentia 10mW et centrum adsum 1651nm. Fibra communicatio apta, fibra sentiendi, instrumenta optica; systemata iubare dicata, facile est operari et locupletissimus. Quaeso stricte regere venam, intentionem, temperamentum solidandi; praesidium ESD praebent et maximorum aestimationes excedentes decedunt.
|
Parameter |
Symbolum |
Conditio |
Min. |
Typ. |
Maximilianus. |
Unitas |
|
operating adsum |
λC |
CW, 25℃ |
1650 |
1651 |
1652 |
nm |
|
Optical output potentia |
PF |
— |
10 |
— |
— |
mW* |
|
Limen current |
ITH' |
25℃ |
— |
8 |
15 |
ma |
|
Operans current |
IOP |
CW |
— |
— |
90 |
ma |
|
Operans voltage |
VOP |
25℃ |
— |
1.1 |
2.0 |
V |
|
Parte modus suppressionis ratio |
SMSR |
— |
35 |
40 |
— |
dB* |
|
Optical solitudo |
ISO |
25℃ |
35 |
— |
— |
dB* |
|
Spectralis latitudo (-3 dB) |
λ |
— |
— |
— |
10 |
MHz |
|
Polarization exstinctio ratio |
ER |
AM fibra |
18 |
— |
— |
dB* |
|
Necem temp. coefficiens |
λ/△T |
— |
— |
0.08 |
0.12 |
nm/ |
|
Monitor Current |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Dark current |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
Thermistor resistentia |
RTH |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-valorem |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● subsidia SMF-28e vel PMF-1550 fibra copulatio, FC/APC iungo;
● 14-pin Sarcina papilio;
● inaedificata thermistor, et TEC;
● Lata operandi temperies patens.
● Optical fibra communicatio;
● Instrumentum opticum;
● CH4 Methane gas analysis;
● Fibra sentiendi optici.
● Sarcina tractus & PIN-OUT Definition(Unit:mm)-1651nm DFB Fiber Laser Diode?

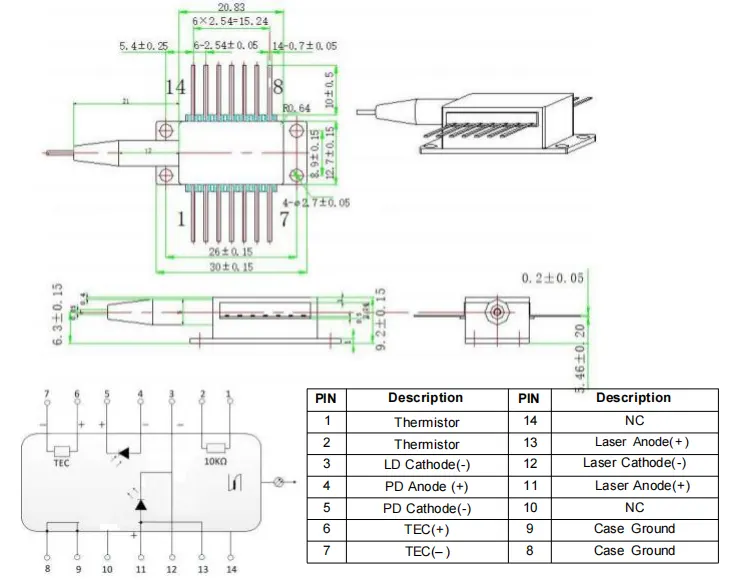

>>> Type1 pin-out

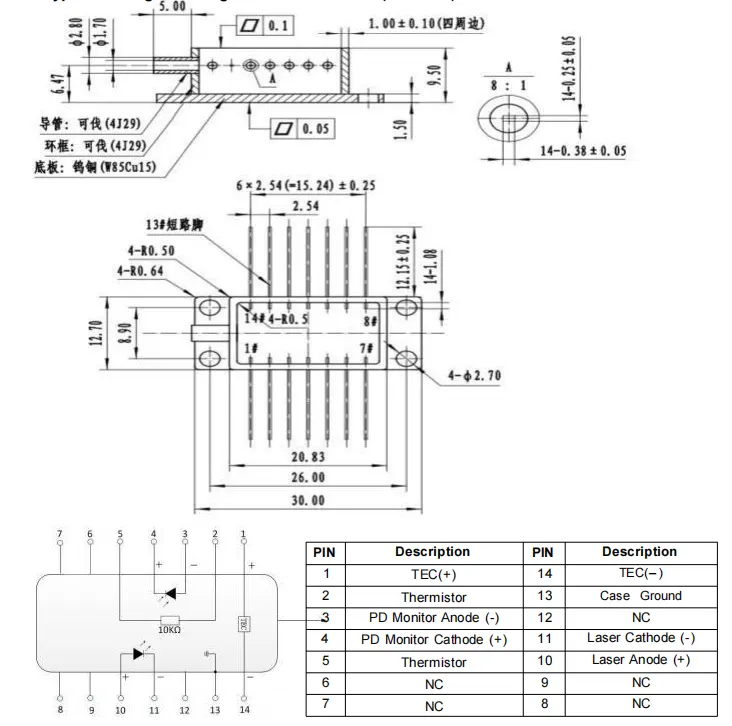

>>> Type2 pin-out

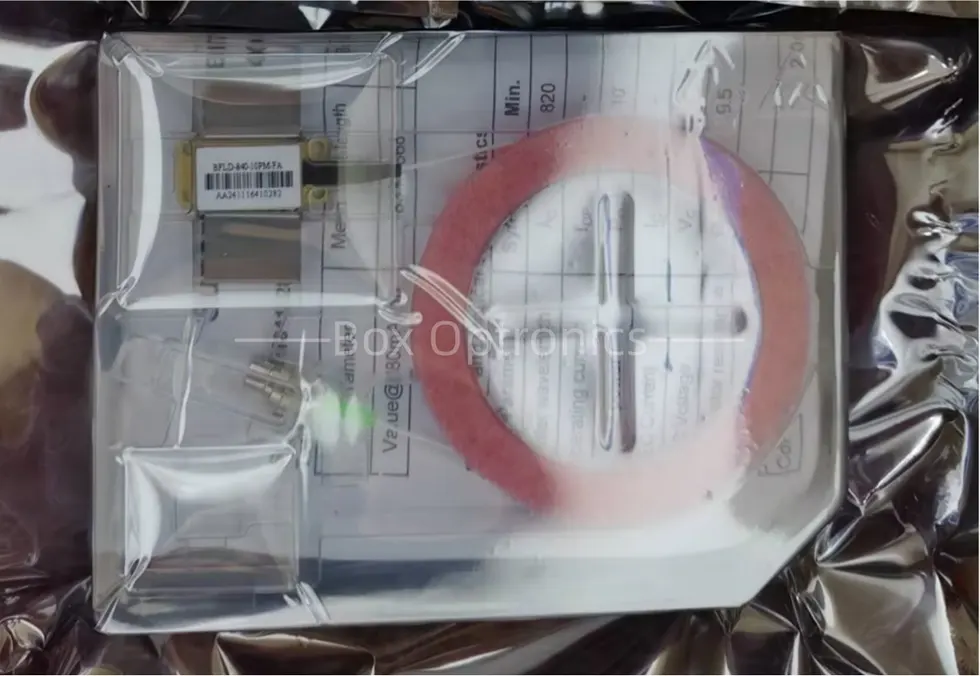

Packing example
|
|
Accessories |
quantitas |
|
1 |
1651nm DFB Fibre Copulatum Laser Diode |
1 |
|
2 |
Product Test Report |
1 |
*Standalone fabrica; non aedificatur in exactoris (externi exactoris ad libitum).
|
Nomen |
Necem |
Output potentia |
Genus fibra |
Connector |
PIN-E) |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laser diode |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm Other |
10:10mW Other |
SM: Singulus modus AM: Polarizationem obtinendam
|
FA: FC/APC SA: SC/APC Other |
NULL: Type 1 2: Typus 2 |
eg: BFLD-1651-10SM-FA2
(Informatio ordinis: 1651nm DFB Fibre Copulatum Laser Diode, 14-pini papilionum involucrum, cum SM fibra, FC/APC iungo, type2 pin-out).
1. Terms of quoti and payment-1651nm DFB Fibra Copulata Laser Diode
Terms of quote
(1) EXW:
Si DHL / UPS / FedEx ratione, Box Optronics suadeant utens ad EXW. Nos per rationem vestram navem; non arguere naves pretium.
(2) DAP:
Si rationem non habes, quaeso pretium naves prepay producta.
Termini solucionis
PayPal et T/T praesto sunt.
Circiter X dies operantes productio capit. (Si quae sunt in stirpe, velocius uit).
Logistics internationales capere possunt 3-5 dies operantes.
● Quae res electrostatic-sensitiva est; Ergo adhaesionem stricte ad praesidium anti-staticum requiritur in packaging, vectura, consuetudo. Praeterea providendum est ne potentiae copia aestuat, ut defectum in damno permanentium inveniatur machinam (exampla, cursus propriis apparatu præcomprehensio et circumdatio anti-static lorum carpus).
● Fibrae opticae fragiles sunt; non uteris fibra ad machinam trahere. Cum figmentum inserendo vel removendo e neruo suo, pressionem non applicamus vel manica in tergo sita habitationi machinam trahere. Nam cogitationes iungo instructus, ut et fibrarum fabrica et iungo simul elevantur per institutionem vel remotionem.
Si fibulae solidamentum exigunt, temperamentum solidare non debet excedunt 260°C, et tempus solidandi non excedunt 10 seconds. Peculiaris attentio praestanda est quae sequuntur: durante processu solidante machinam in statu impotenti esse oportet, ferrum solidamentum rite fundatum.
Ante posse omnia components, primum movere frigidior Thracam et deinde cum incremental potestate gradus ne chip overheating et cultro.
tempus Suspendisse:
Free reparatione vel reposito pro non-humano defectus effecerunt intra 1 anno ab emptio. Mercedem sustentationis officia praesto post 1 annum.
Exclusiones a Suspendisse libero:
Per liberum tempus praestat, officia libera reparatione vel reposito providebitur enim culpae per qualitatem productam proventus. Sed Box Optronica ius retinet recusandi gratuita officia reparandi in sequenti de casibus infra tempus praestat;
(I) Damnum natura (exampla, fulgur, pulvis) or * influxibus environmental.
(2) Malfunctiones ob impropriam operationem utentis.
(3) Patet damnum corporis humani erroris causatum.
(4) Alienum disassembly, immutatio vel reparatio.
(5) Mutata vel incompleta titulus in habitationem praestat.
(VI) damnum vel damnum per translationem.
